建筑制图CAD试卷及答案

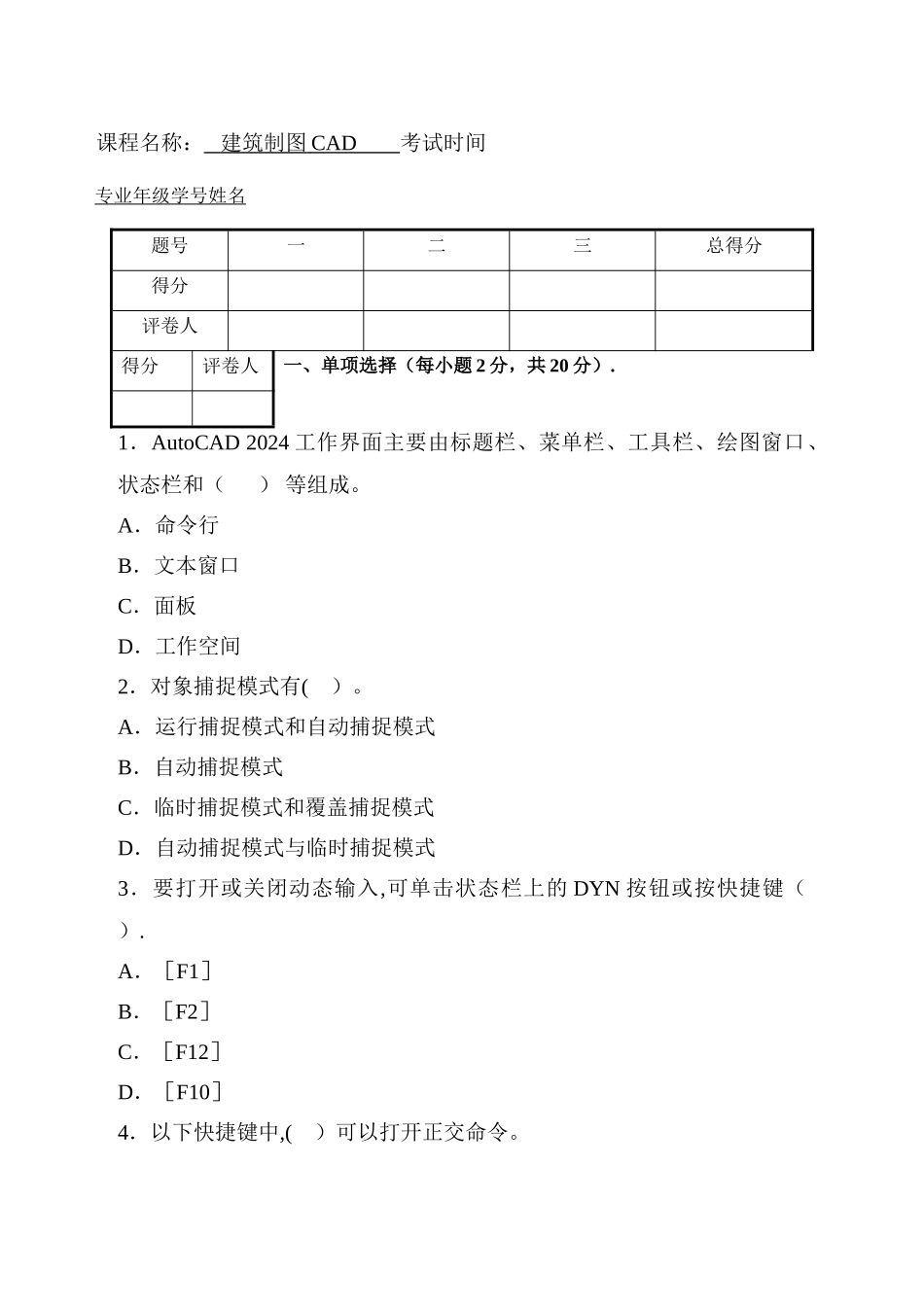

建筑制图CAD试卷及答案_第1页
1/5

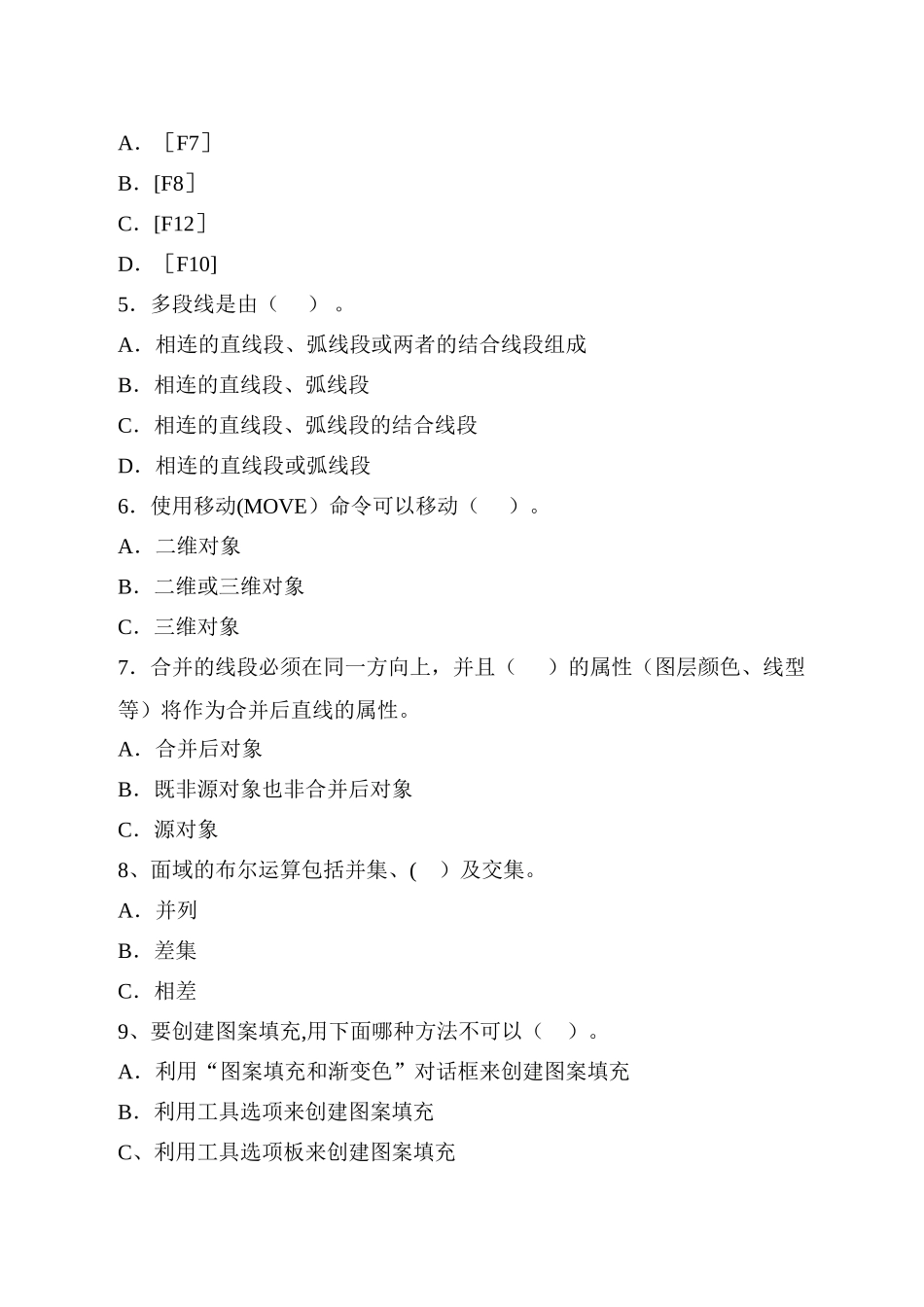

建筑制图CAD试卷及答案_第2页
2/5

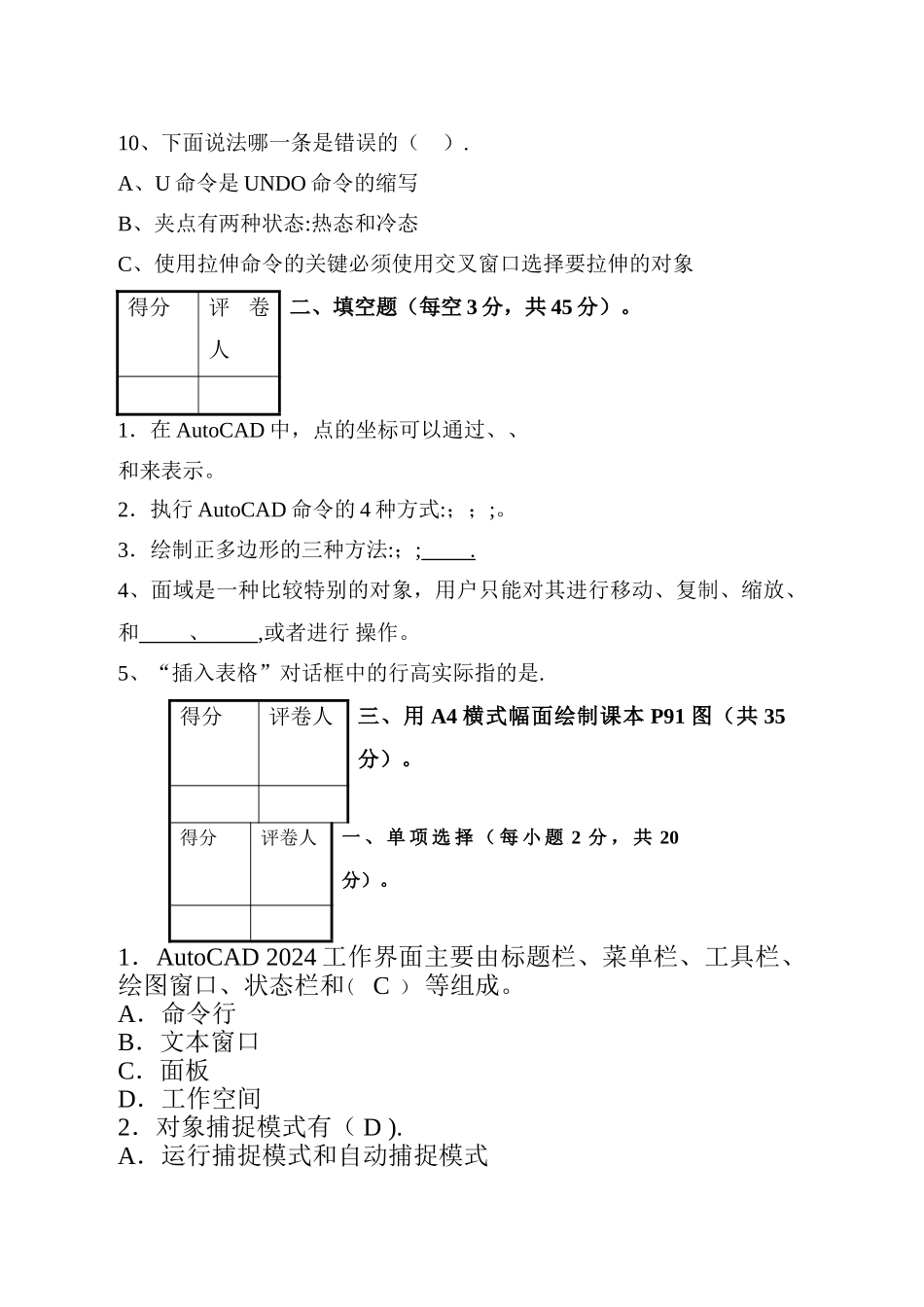

建筑制图CAD试卷及答案_第3页
3/5
课程名称: 建筑制图 CAD 考试时间专业年级学号姓名题号一二三总得分得分评卷人得分评卷人一、单项选择(每小题 2 分,共 20 分).1.AutoCAD 2024 工作界面主要由标题栏、菜单栏、工具栏、绘图窗口、状态栏和( ) 等组成。A.命令行B.文本窗口C.面板D.工作空间2.对象捕捉模式有( )。A.运行捕捉模式和自动捕捉模式B.自动捕捉模式C.临时捕捉模式和覆盖捕捉模式D.自动捕捉模式与临时捕捉模式3.要打开或关闭动态输入,可单击状态栏上的 DYN 按钮或按快捷键( ).A.[F1]B.[F2]C.[F12]D.[F10]4.以下快捷键中,( )可以打开正交命令。A.[F7]B.[F8]C.[F12]D.[F10]5.多段线是由( ) 。A.相连的直线段、弧线段或两者的结合线段组成B.相连的直线段、弧线段C.相连的直线段、弧线段的结合线段D.相连的直线段或弧线段6.使用移动(MOVE)命令可以移动( )。A.二维对象B.二维或三维对象C.三维对象7.合并的线段必须在同一方向上,并且( )的属性(图层颜色、线型等)将作为合并后直线的属性。A.合并后对象B.既非源对象也非合并后对象C.源对象8、面域的布尔运算包括并集、( )及交集。A.并列B.差集C.相差9、要创建图案填充,用下面哪种方法不可以( )。A.利用“图案填充和渐变色”对话框来创建图案填充B.利用工具选项来创建图案填充C、利用工具选项板来创建图案填充10、下面说法哪一条是错误的( ).A、U 命令是 UNDO 命令的缩写B、夹点有两种状态:热态和冷态C、使用拉伸命令的关键必须使用交叉窗口选择要拉伸的对象得分评卷人二、填空题(每空 3 分,共 45 分)。1.在 AutoCAD 中,点的坐标可以通过、、和来表示。2.执行 AutoCAD 命令的 4 种方式:;;;。3.绘制正多边形的三种方法:;; .4、面域是一种比较特别的对象,用户只能对其进行移动、复制、缩放、和 、 ,或者进行 操作。5、“插入表格”对话框中的行高实际指的是.得分评卷人三、用 A4 横式幅面绘制课本 P91 图(共 35分)。得分评卷人一 、 单 项 选 择 ( 每 小 题 2 分 , 共 20分)。1.AutoCAD 2024 工作界面主要由标题栏、菜单栏、工具栏、绘图窗口、状态栏和( C ) 等组成。A.命令行B.文本窗口C.面板D.工作空间2.对象捕捉模式有( D ).A.运行捕捉模式和自动捕捉模式B.自动捕捉模式C.临时捕捉模式和覆盖捕捉模式D.自动捕捉模式与临时捕捉模式3.要打开或关闭动态...
