建筑制图与识图试卷及答案

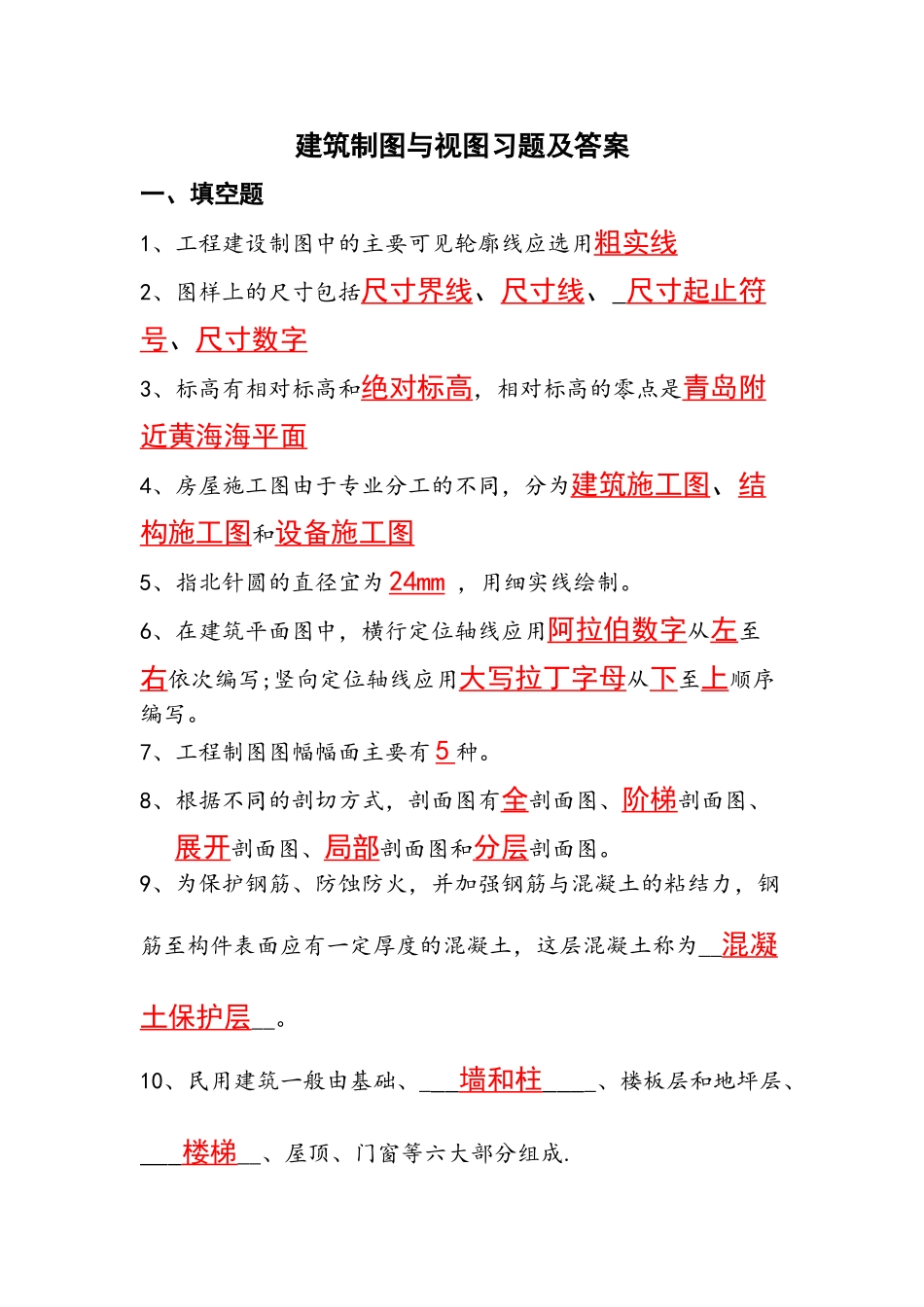

建筑制图与识图试卷及答案_第1页
1/5

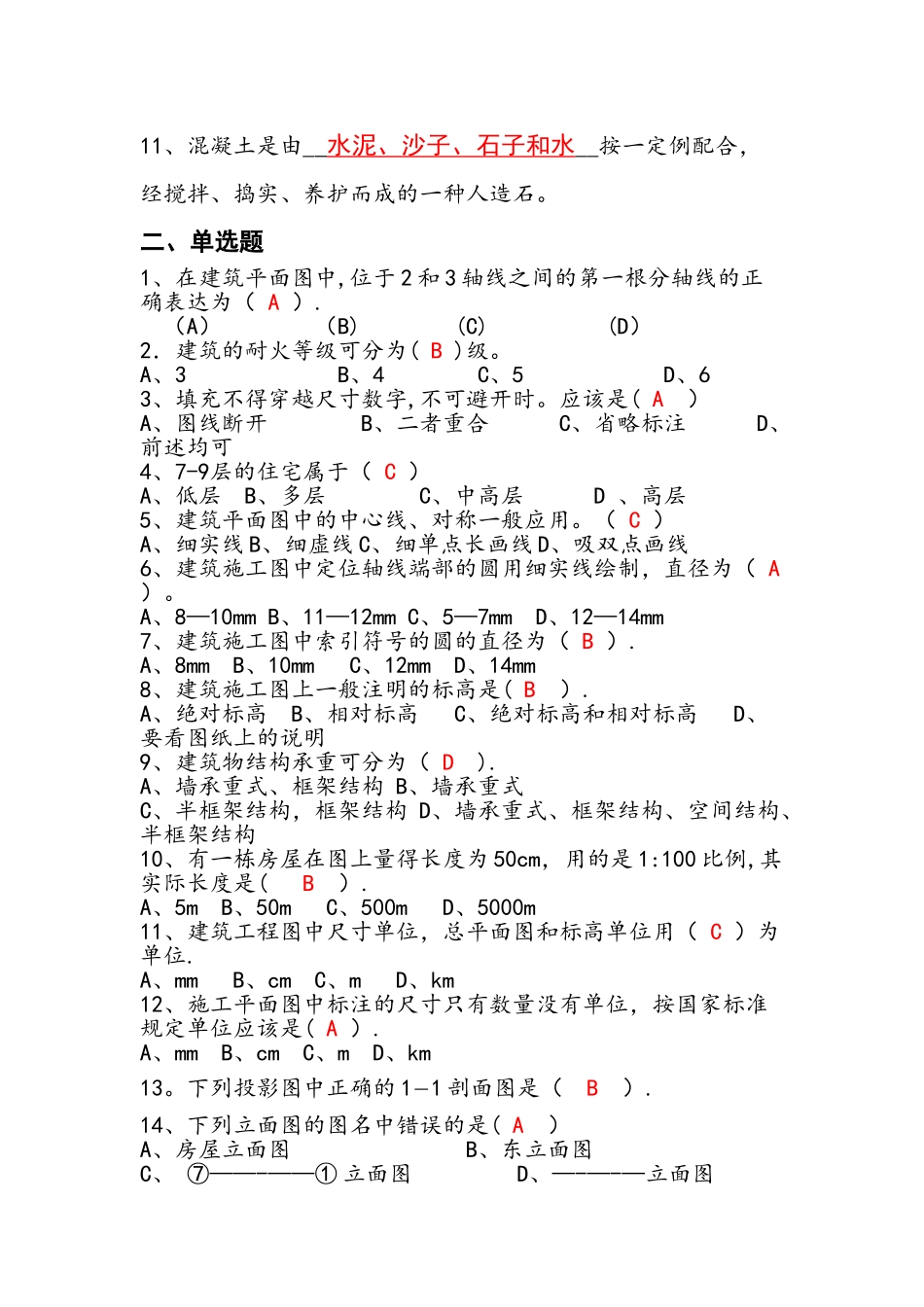

建筑制图与识图试卷及答案_第2页
2/5

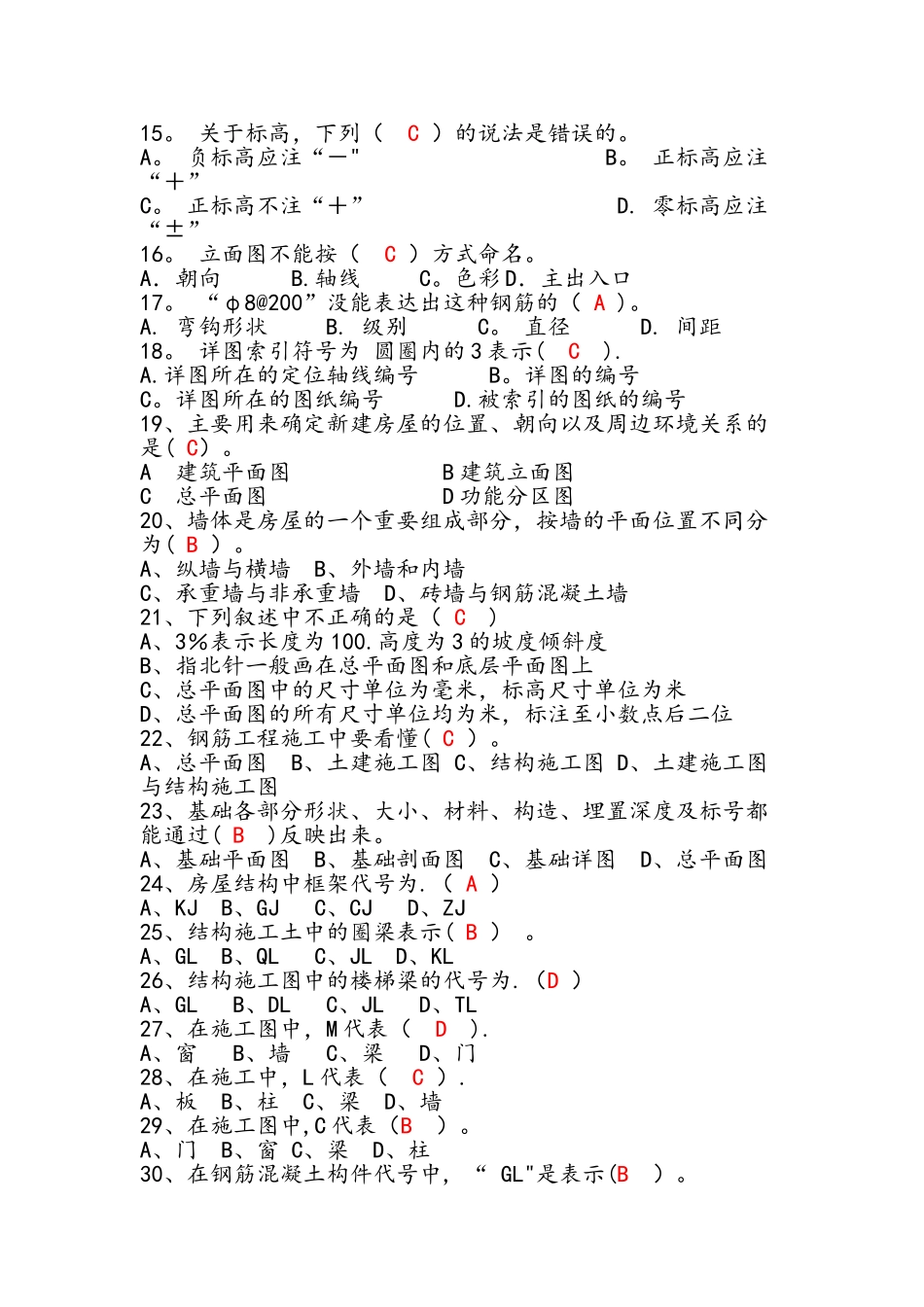

建筑制图与识图试卷及答案_第3页
3/5
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高,相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ,用细实线绘制。6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。7、工程制图图幅幅面主要有 5 种。8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成.11、混凝土是由__水泥、沙子、石子和水__按一定例配合,经搅拌、捣实、养护而成的一种人造石。二、单选题1、在建筑平面图中,位于 2 和 3 轴线之间的第一根分轴线的正确表达为( A ). (A) (B) (C) (D)2.建筑的耐火等级可分为( B )级。A、3 B、4 C、5 D、63、填充不得穿越尺寸数字,不可避开时。应该是( A )A、图线断开 B、二者重合 C、省略标注 D、前述均可4、7-9层的住宅属于( C )A、低层 B、多层 C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。( C )A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为( A )。A、8—10mm B、11—12mm C、5—7mm D、12—14mm7、建筑施工图中索引符号的圆的直径为( B ).A、8mm B、10mm C、12mm D、14mm8、建筑施工图上一般注明的标高是( B ).A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明9、建筑物结构承重可分为( D ).A、墙承重式、框架结构 B、墙承重式C、半框架结构,框架结构 D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为 50cm,用的是 1:100 比例,其实际长度是( B ).A、5m B、50m C、500m D、5000m11、建筑工程图中尺寸单位,总平面图和标高单位用( C )为单位.A、mm B、cm C、m D、km12、施工平面图中标注的尺寸只有数量没有单位,按国家标准规定单位应该是( A ).A、mm B、c...
