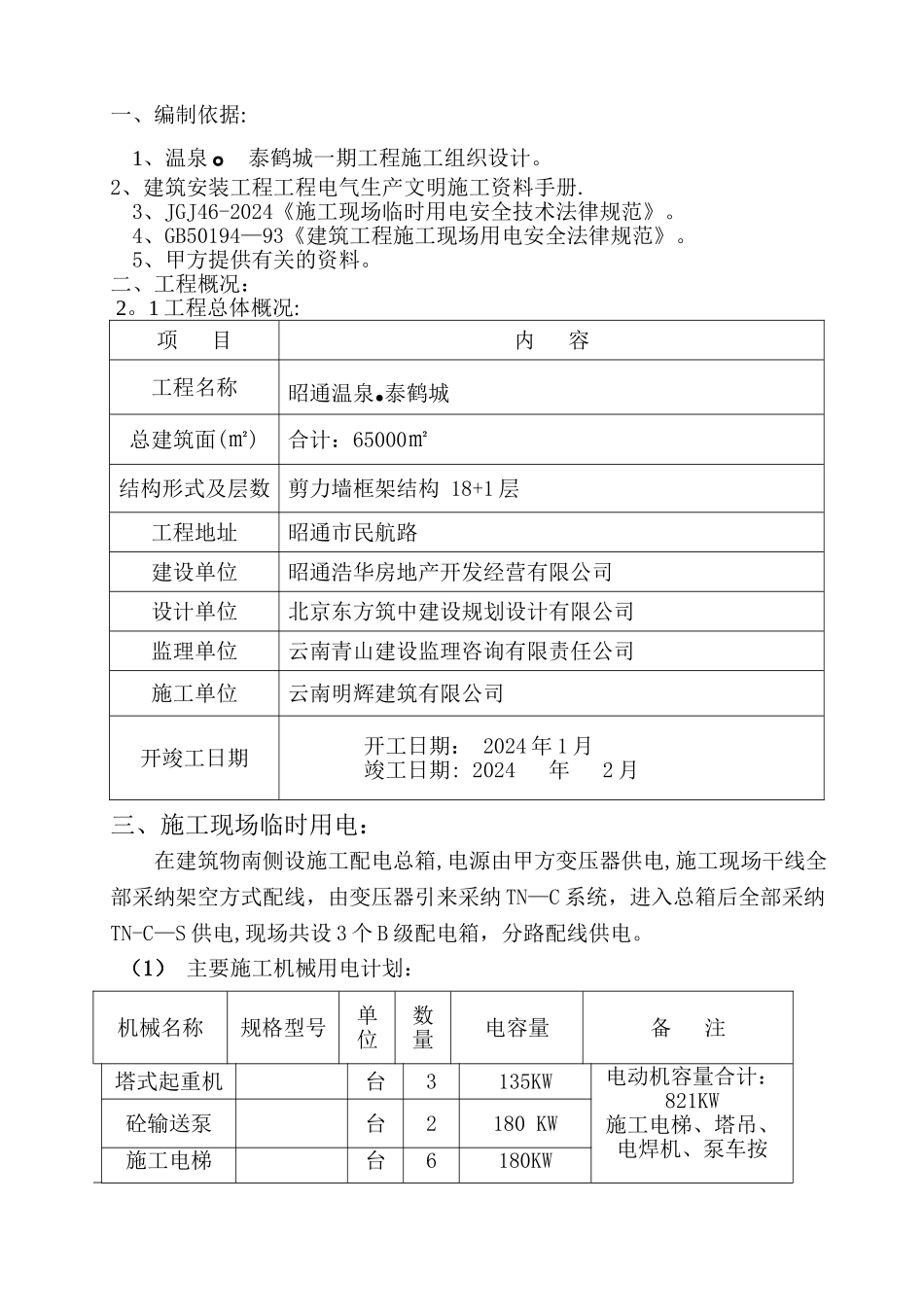

一、编制依据:1、温泉。泰鹤城一期工程施工组织设计。2、建筑安装工程工程电气生产文明施工资料手册.3、JGJ46-2024《施工现场临时用电安全技术法律规范》。4、GB50194—93《建筑工程施工现场用电安全法律规范》。5、甲方提供有关的资料。二、工程概况： 2。1 工程总体概况:项 目内 容工程名称昭通温泉.泰鹤城总建筑面(㎡)合计：65000㎡结构形式及层数 剪力墙框架结构 18+1 层工程地址昭通市民航路建设单位昭通浩华房地产开发经营有限公司设计单位北京东方筑中建设规划设计有限公司监理单位云南青山建设监理咨询有限责任公司施工单位云南明辉建筑有限公司开竣工日期开工日期： 2024 年 1 月竣工日期: 2024 年 2 月三、施工现场临时用电： 在建筑物南侧设施工配电总箱,电源由甲方变压器供电,施工现场干线全部采纳架空方式配线，由变压器引来采纳 TN—C 系统，进入总箱后全部采纳TN-C—S 供电,现场共设 3 个 B 级配电箱，分路配线供电。（1） 主要施工机械用电计划：机械名称规格型号单位数量电容量备 注塔式起重机台3135KW电动机容量合计：821KW施工电梯、塔吊、电焊机、泵车按砼输送泵台2180 KW施工电梯台6180KW60％闪光对焊机台1110KW竖焊机台2100KW电焊机台527。5KVA钢筋调直机台210KW钢筋弯曲机台210KW钢筋弯箍机台26KW钢筋切断机台26 KW搅拌机台316。5 KW扦入式振动机台412KW平板振动机台210KW水泵台210KW合计 612KW木工刨台28KW（2）用电量计算：同时工作系数： K1=0。7功率因数＝0。8安全系数＝1.2 计划用电量： 计算公式：P 计=K1X∑P×1。2 =0.7×612×1。2=514。1KW（3）电流计算： I=P/1。73＊U 式中：I—总负荷电流（A） P-计算负荷（KW） U-线电压（KW），取 U=380V=0.38KV 计算式：I=514/(1.73×0。38×0。8)=977。3A（4）施工现场供电电源选用 VV-3×185 mm2+1×120mm2+1×75mm2铝芯电缆.各支路分配箱均由配电总箱分路供电，全部按 TN—S 供配电. 施工机具接入电源设置漏电控制开关，配电线路至用电设备实行三级漏电保护，其末端漏电开关的漏电电流不大于 30mA.四、现场临电设计步骤：1、勘察及初步设计:经勘察在钢筋加工区设施工配电总箱；电源由甲方变压器供电,施工现场干线采纳空架方式,距地面高 5.5m，全部按 TN—C-S 供配电。2、从变压器用五芯电缆将电源引入总箱,保护零线做重复接地,工作零线与保护零线分开，施工现场采纳三相五线制供电.现场采纳三级配电，二级漏电保护，局...
