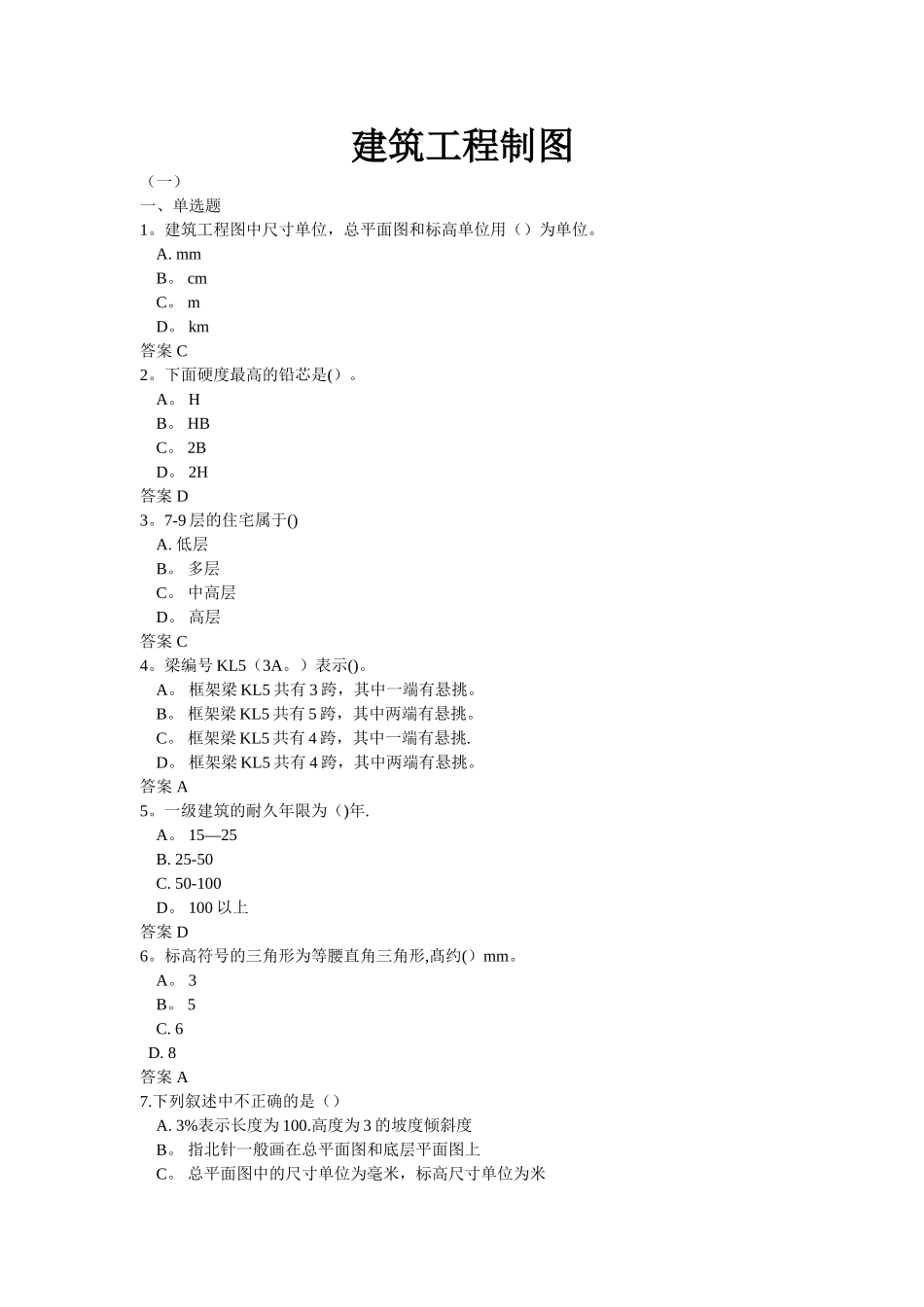

建筑工程制图

建筑工程制图（一）一、单选题1。建筑工程图中尺寸单位，总平面图和标高单位用（）为单位。 A. mm B。 cm C。 m D。 km答案 C2。下面硬度最高的铅芯是(）。 A。 H B。 HB C。 2B D。 2H答案 D3。7-9 层的住宅属于() A. 低层 B。 多层 C。 中高层 D。 高层答案 C4。梁编号 KL5（3A。）表示()。 A。 框架梁 KL5 共有 3 跨，其中一端有悬挑。 B。 框架梁 KL5 共有 5 跨，其中两端有悬挑。 C。 框架梁 KL5 共有 4 跨，其中一端有悬挑. D。 框架梁 KL5 共有 4 跨，其中两端有悬挑。答案 A5。一级建筑的耐久年限为（)年. A。 15—25 B. 25-50 C. 50-100 D。 100 以上答案 D6。标高符号的三角形为等腰直角三角形,髙约(）mm。 A。 3 B。 5 C. 6 D. 8答案 A7.下列叙述中不正确的是（） A. 3%表示长度为 100.高度为 3 的坡度倾斜度 B。 指北针一般画在总平面图和底层平面图上 C。 总平面图中的尺寸单位为毫米，标高尺寸单位为米 D. 总平面图的所有尺寸单位均为米，标注至小数点后二位答案 C8。下面硬度最高的铅芯是()。 A。 H B。 HB C. 2B D。 2H答案 D9。“φ8@200"没能表达出这种钢筋的(）。 A。 弯钩形状 B。 级别 C。 直径 D。 间距答案 A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是（）. A。 建筑平面图 B. 建筑立面图 C。 总平面图 D. 功能分区图答案 C11。在标注尺寸时,应先标注（）尺寸. A。 定位 B。 定形 C. 总体 D。 组合体答案 B12。详图索引符号为圆圈内的 3 表示（）。 A。 详图所在的定位轴线编号 B。 详图的编号 C。 详图所在的图纸编号 D。 被索引的图纸的编号答案 C13。填充不得穿越尺寸数字,不可避开时.应该是（) A。 图线断开 B。 二者重合 C. 省略标注 D. 前述均可答案 A14。建筑施工图中索引符号的圆的直径为（）。 A。 8mm B。 10mm C。 12mm D。 14mm答案 B15。在施工图中，M 代表()。 A。 窗 B. 墙 C。 梁 D。 门答案 D16.房屋结构中框架代号为。（) A. KJ B。 GJ C。 CJ D。 ZJ答案 A17。（）的作用是把门窗洞口上方的荷载传递给两侧的墙体. A。 过梁 B。 窗台 C。 圈梁 D。 勒脚答案 A18。为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开,展开时规定（）不动。 A。 投影面 B。 H 面 C. W 面 D. V...
