2025年长春工业大学第八届大学生电子设计竞赛试题

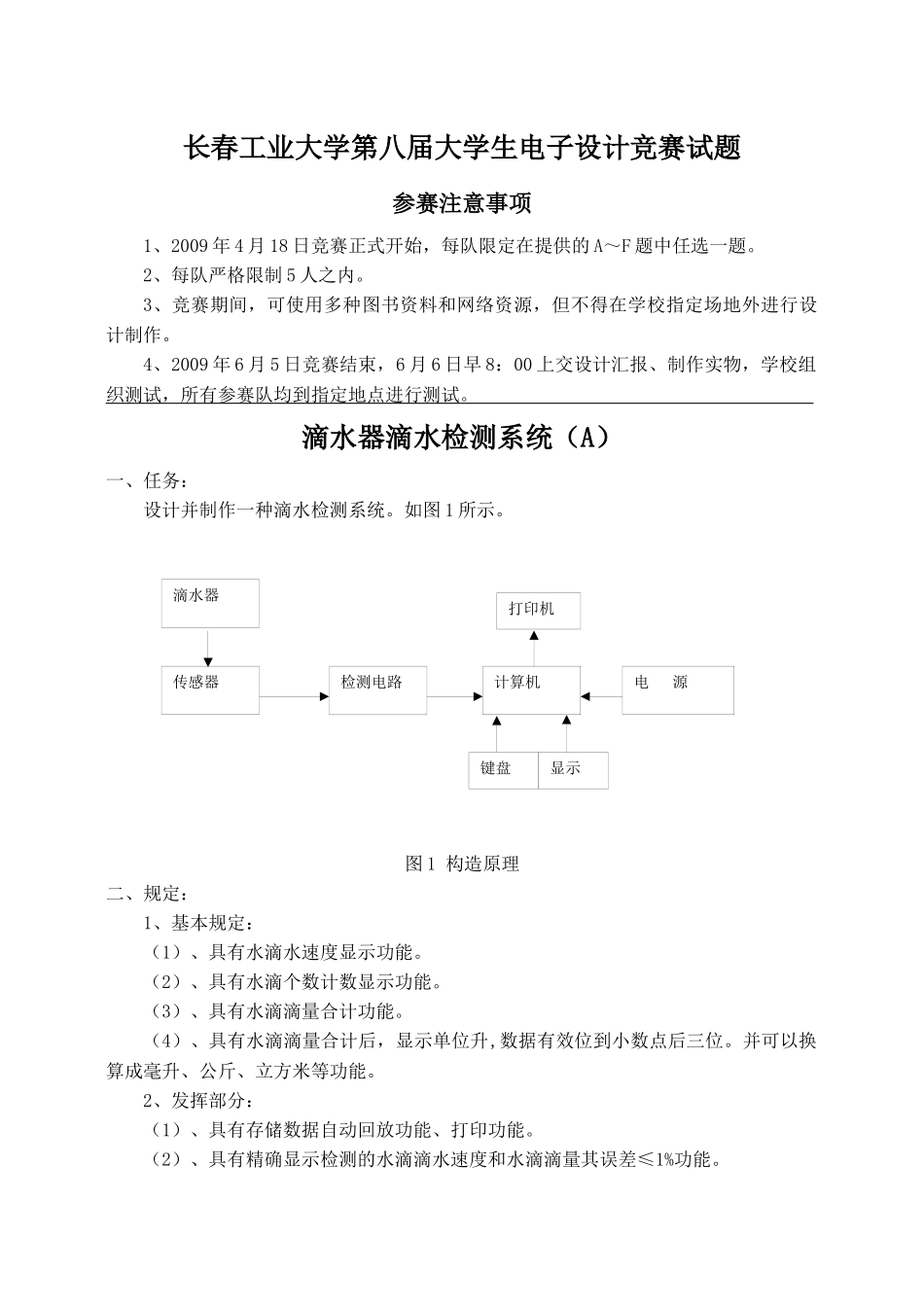

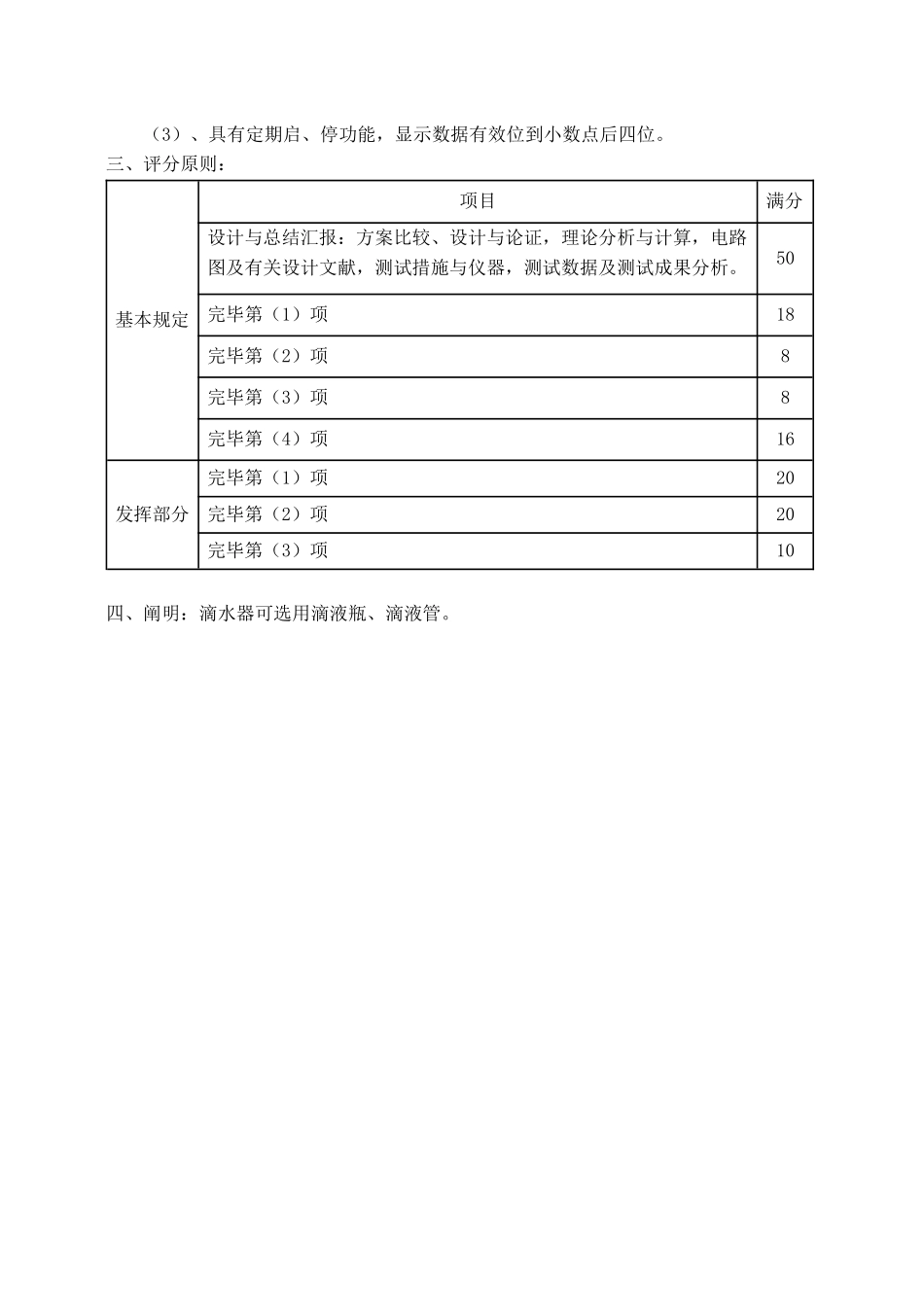

计算机电 源检测电路键盘显示打印机传感器滴水器长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1、2009 年 4 月 18 日竞赛正式开始，每队限定在提供的 A～F 题中任选一题。2、每队严格限制 5 人之内。3、竞赛期间，可使用多种图书资料和网络资源，但不得在学校指定场地外进行设计制作。4、2009 年 6 月 5 日竞赛结束，6 月 6 日早 8：00 上交设计汇报、制作实物，学校组织测试，所有参赛队均到指定地点进行测试。 滴水器滴水检测系统（A）一、任务：设计并制作一种滴水检测系统。如图 1 所示。图 1 构造原理二、规定：1、基本规定：（1）、具有水滴水速度显示功能。（2）、具有水滴个数计数显示功能。（3）、具有水滴滴量合计功能。（4）、具有水滴滴量合计后，显示单位升,数据有效位到小数点后三位。并可以换算成毫升、公斤、立方米等功能。2、发挥部分：（1）、具有存储数据自动回放功能、打印功能。（2）、具有精确显示检测的水滴滴水速度和水滴滴量其误差≤1%功能。（3）、具有定期启、停功能，显示数据有效位到小数点后四位。 三、评分原则：基本规定项目满分设计与总结汇报：方案比较、设计与论证，理论分析与计算，电路图及有关设计文献，测试措施与仪器，测试数据及测试成果分析。50完毕第（1）项18完毕第（2）项8完毕第（3）项8完毕第（4）项16发挥部分完毕第（1）项20完毕第（2）项20完毕第（3）项10四、阐明：滴水器可选用滴液瓶、滴液管。长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1、2009 年 4 月 18 日竞赛正式开始，每队限定在提供的 A～F 题中任选一题。2、每队严格限制 5 人之内。3、竞赛期间，可使用多种图书资料和网络资源，但不得在学校指定场地外进行设计制作。4、2009 年 6 月 5 日竞赛结束，6 月 6 日早 8：00 上交设计汇报、制作实物，学校组织测试，所有参赛队均到指定地点进行测试。 自动定量水温控制器（B）一、任务有 A、B、C 三个水容器，A 为供热水容器，B 为供冷水容器，C 为冷热水混合容器。工作原理是由 A 容器向 C 容器注入热水（温度任意，但要高于 C 容器目的温度），B容器向 C 容器注入冷水（温度任意，但要不高于 C 容器目的温度）。规定在 C 容器中冷热水混合后总体积（或液位高度）固定不变，并且 C 容器中水的温度可以在 40-60℃之间任意设定。A、B 容器的大小不限，C 容器的高度不小于 10cm，口直径不小于 ...
