建筑工程实习内容

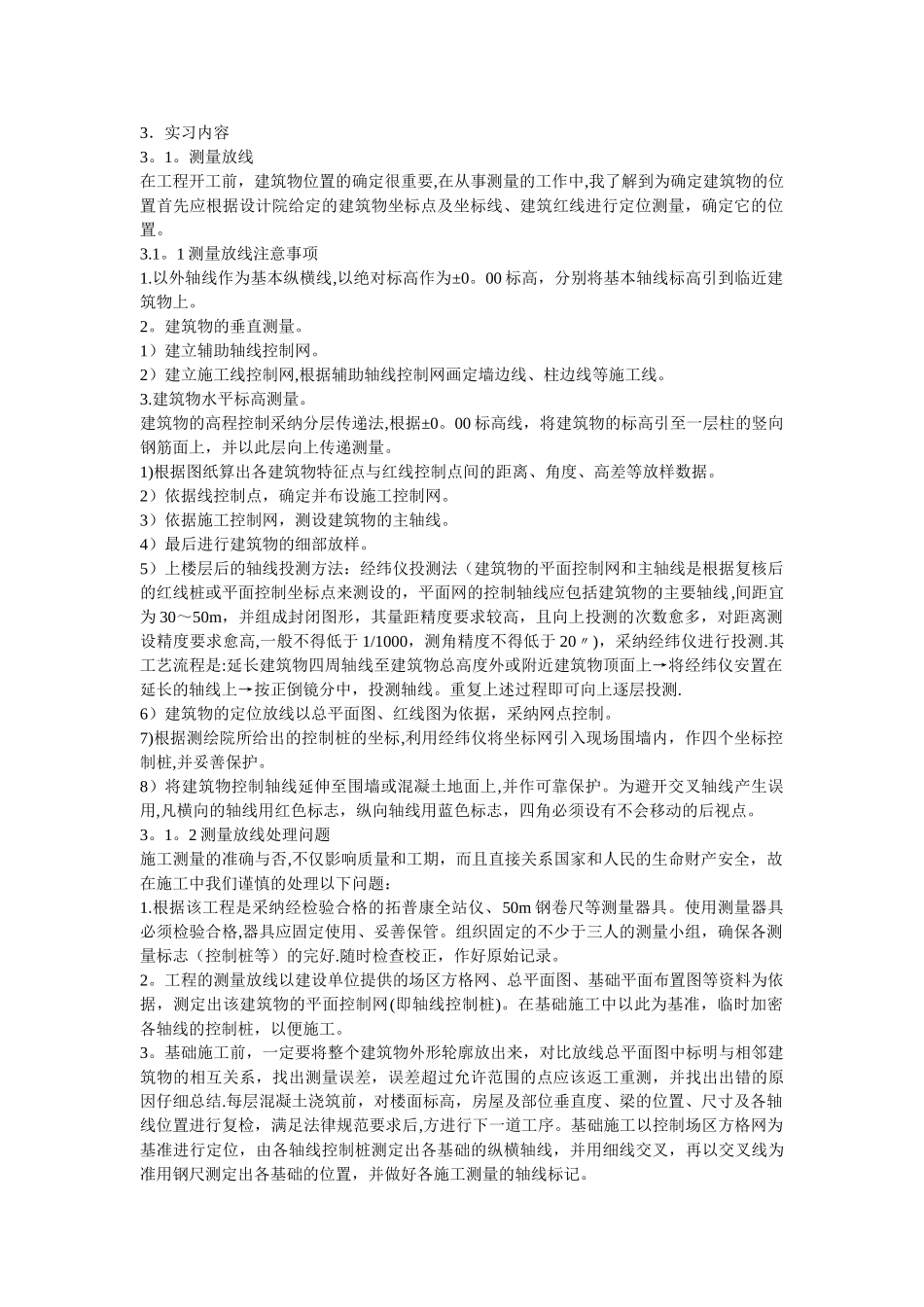

3．实习内容3。1。测量放线 在工程开工前，建筑物位置的确定很重要,在从事测量的工作中,我了解到为确定建筑物的位置首先应根据设计院给定的建筑物坐标点及坐标线、建筑红线进行定位测量，确定它的位置。 3.1。1 测量放线注意事项1.以外轴线作为基本纵横线,以绝对标高作为±0。00 标高，分别将基本轴线标高引到临近建筑物上。 2。建筑物的垂直测量。 1）建立辅助轴线控制网。 2）建立施工线控制网,根据辅助轴线控制网画定墙边线、柱边线等施工线。 3.建筑物水平标高测量。 建筑物的高程控制采纳分层传递法,根据±0。00 标高线，将建筑物的标高引至一层柱的竖向钢筋面上，并以此层向上传递测量。 1)根据图纸算出各建筑物特征点与红线控制点间的距离、角度、高差等放样数据。2）依据线控制点，确定并布设施工控制网。3）依据施工控制网，测设建筑物的主轴线。4）最后进行建筑物的细部放样。5）上楼层后的轴线投测方法：经纬仪投测法（建筑物的平面控制网和主轴线是根据复核后的红线桩或平面控制坐标点来测设的，平面网的控制轴线应包括建筑物的主要轴线,间距宜为 30～50m，并组成封闭图形，其量距精度要求较高，且向上投测的次数愈多，对距离测设精度要求愈高,一般不得低于 1/1000，测角精度不得低于 20〃)，采纳经纬仪进行投测.其工艺流程是:延长建筑物四周轴线至建筑物总高度外或附近建筑物顶面上→将经纬仪安置在延长的轴线上→按正倒镜分中，投测轴线。重复上述过程即可向上逐层投测.6）建筑物的定位放线以总平面图、红线图为依据，采纳网点控制。7)根据测绘院所给出的控制桩的坐标,利用经纬仪将坐标网引入现场围墙内，作四个坐标控制桩,并妥善保护。8）将建筑物控制轴线延伸至围墙或混凝土地面上,并作可靠保护。为避开交叉轴线产生误用,凡横向的轴线用红色标志，纵向轴线用蓝色标志，四角必须设有不会移动的后视点。3。1。2 测量放线处理问题施工测量的准确与否,不仅影响质量和工期，而且直接关系国家和人民的生命财产安全，故在施工中我们谨慎的处理以下问题：1.根据该工程是采纳经检验合格的拓普康全站仪、50m 钢卷尺等测量器具。使用测量器具必须检验合格,器具应固定使用、妥善保管。组织固定的不少于三人的测量小组，确保各测量标志（控制桩等）的完好.随时检查校正，作好原始记录。2。工程的测量放线以建设单位提供的场区方格网、总平面图、基础平面布置图等资料为依据，测定出该建筑物的平面控制网(即轴线控制桩)。在基础...
