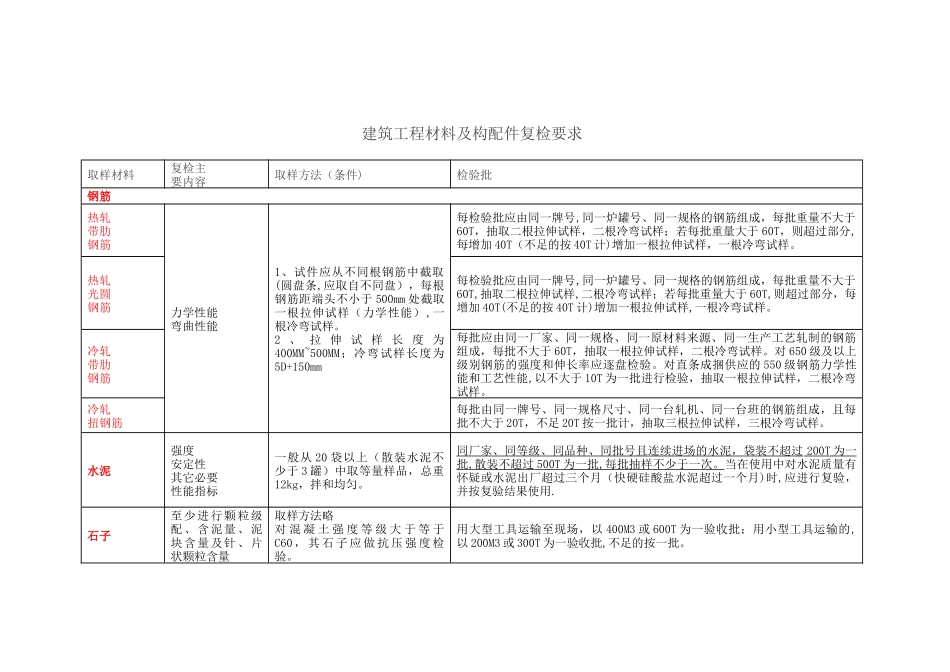

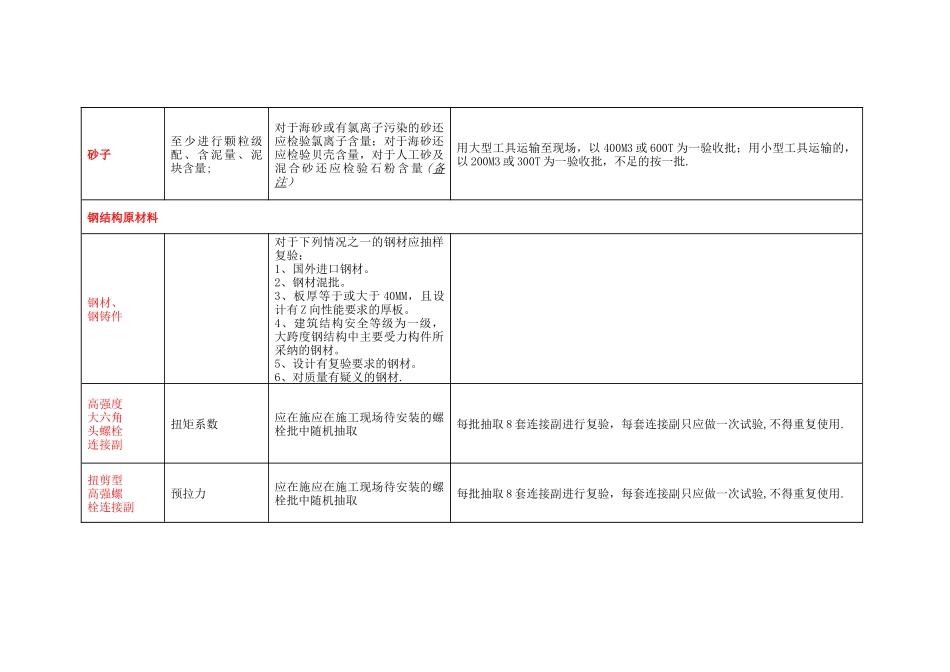

建筑工程材料及构配件复检要求取样材料复检主要内容取样方法（条件)检验批钢筋热轧带肋钢筋力学性能弯曲性能1、试件应从不同根钢筋中截取(圆盘条,应取自不同盘），每根钢筋距端头不小于 500mm 处截取一根拉伸试样（力学性能）,一根冷弯试样。2 、 拉 伸 试 样 长 度 为400MM~500MM；冷弯试样长度为5D+150mm每检验批应由同一牌号,同一炉罐号、同一规格的钢筋组成，每批重量不大于60T，抽取二根拉伸试样，二根冷弯试样；若每批重量大于 60T，则超过部分,每增加 40T（不足的按 40T 计)增加一根拉伸试样，一根冷弯试样。热轧光圆钢筋每检验批应由同一牌号,同一炉罐号、同一规格的钢筋组成，每批重量不大于60T,抽取二根拉伸试样,二根冷弯试样；若每批重量大于 60T,则超过部分，每增加 40T(不足的按 40T 计)增加一根拉伸试样,一根冷弯试样。冷轧带肋钢筋每批应由同一厂家、同一规格、同一原材料来源、同一生产工艺轧制的钢筋组成，每批不大于 60T，抽取一根拉伸试样，二根冷弯试样。对 650 级及以上级别钢筋的强度和伸长率应逐盘检验。对直条成捆供应的 550 级钢筋力学性能和工艺性能,以不大于 10T 为一批进行检验，抽取一根拉伸试样，二根冷弯试样。冷轧扭钢筋每批由同一牌号、同一规格尺寸、同一台轧机、同一台班的钢筋组成，且每批不大于 20T，不足 20T 按一批计，抽取三根拉伸试样，三根冷弯试样。水泥强度安定性其它必要性能指标一般从 20 袋以上（散装水泥不少于 3 罐）中取等量样品，总重12kg，拌和均匀。同厂家、同等级、同品种、同批号且连续进场的水泥，袋装不超过 200T 为一 批 , 散装不超过 500T 为一批 , 每批抽样不少于一次。 当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月)时,应进行复验，并按复验结果使用.石子至少进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量取样方法略对 混 凝 土 强 度 等 级 大 于 等 于C60 ， 其 石 子 应 做 抗 压 强 度 检验。用大型工具运输至现场，以 400M3 或 600T 为一验收批；用小型工具运输的,以 200M3 或 300T 为一验收批,不足的按一批。砂子至少进行颗粒级配、含泥量、泥块含量;对于海砂或有氯离子污染的砂还应检验氯离子含量；对于海砂还应检验贝壳含量，对于人工砂及混 合 砂 还 应 检 验 石 粉 含 量 ( 备注）用大型工具运输至现场，以 400M3 或 600T 为一验收批；用小...
