建筑工程概论知识点

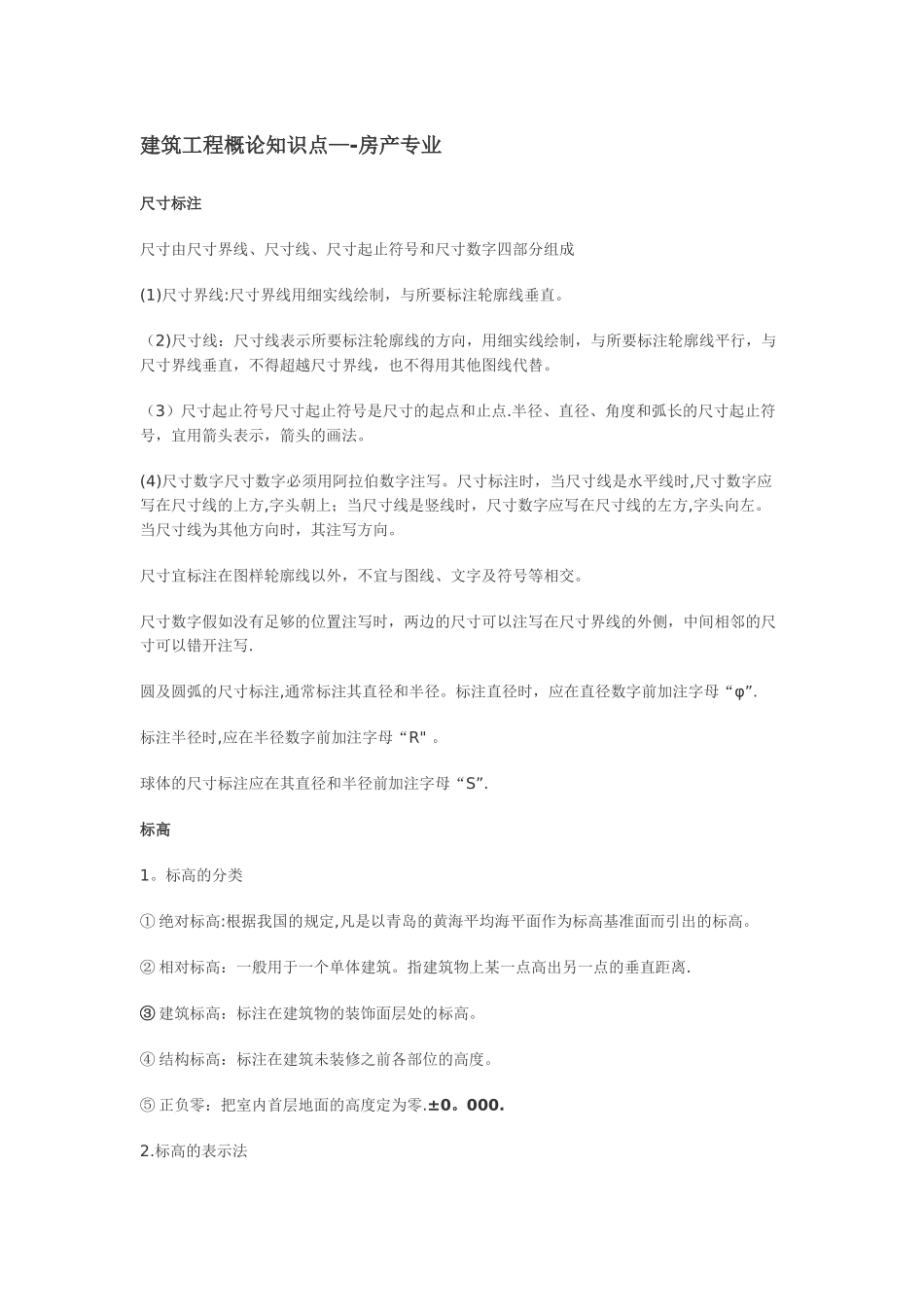

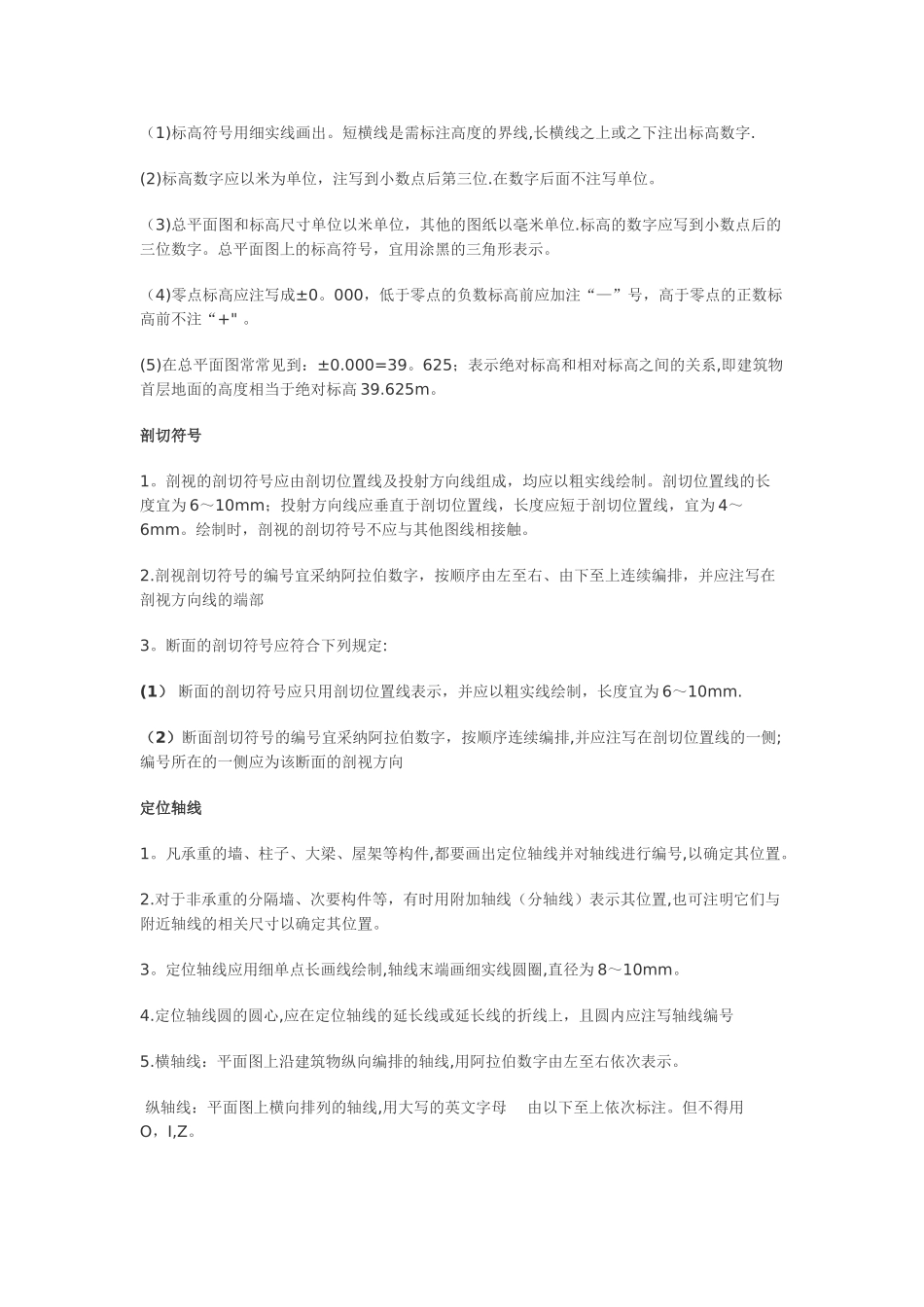

建筑工程概论知识点—-房产专业尺寸标注尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成(1)尺寸界线:尺寸界线用细实线绘制，与所要标注轮廓线垂直。（2)尺寸线：尺寸线表示所要标注轮廓线的方向，用细实线绘制，与所要标注轮廓线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线代替。（3）尺寸起止符号尺寸起止符号是尺寸的起点和止点.半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示，箭头的画法。(4)尺寸数字尺寸数字必须用阿拉伯数字注写。尺寸标注时，当尺寸线是水平线时,尺寸数字应写在尺寸线的上方,字头朝上；当尺寸线是竖线时，尺寸数字应写在尺寸线的左方,字头向左。当尺寸线为其他方向时，其注写方向。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。尺寸数字假如没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中间相邻的尺寸可以错开注写.圆及圆弧的尺寸标注,通常标注其直径和半径。标注直径时，应在直径数字前加注字母“φ”.标注半径时,应在半径数字前加注字母“R" 。球体的尺寸标注应在其直径和半径前加注字母“S”. 标高1。标高的分类① 绝对标高:根据我国的规定,凡是以青岛的黄海平均海平面作为标高基准面而引出的标高。② 相对标高：一般用于一个单体建筑。指建筑物上某一点高出另一点的垂直距离.③ 建筑标高：标注在建筑物的装饰面层处的标高。④ 结构标高：标注在建筑未装修之前各部位的高度。⑤ 正负零：把室内首层地面的高度定为零.±0。000.2.标高的表示法（1)标高符号用细实线画出。短横线是需标注高度的界线,长横线之上或之下注出标高数字.(2)标高数字应以米为单位，注写到小数点后第三位.在数字后面不注写单位。（3)总平面图和标高尺寸单位以米单位，其他的图纸以毫米单位.标高的数字应写到小数点后的三位数字。总平面图上的标高符号，宜用涂黑的三角形表示。（4)零点标高应注写成±0。000，低于零点的负数标高前应加注“—”号，高于零点的正数标高前不注“+" 。(5)在总平面图常常见到：±0.000=39。625；表示绝对标高和相对标高之间的关系,即建筑物首层地面的高度相当于绝对标高 39.625m。剖切符号1。剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为 6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为 4～6mm。绘制时，剖视的剖切符号不应与其他图线相接触。 2.剖视剖切符号的编号宜采纳...
