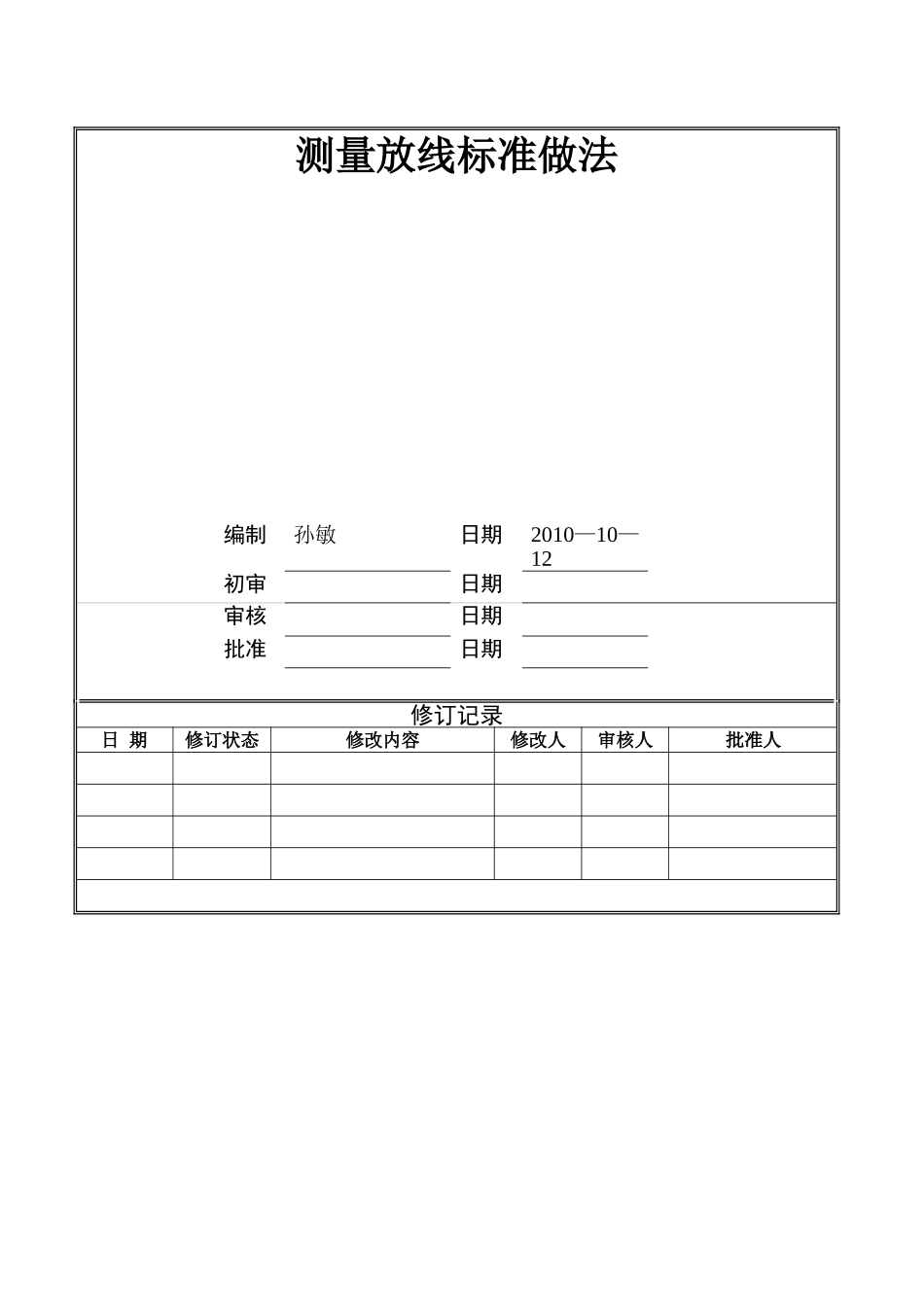

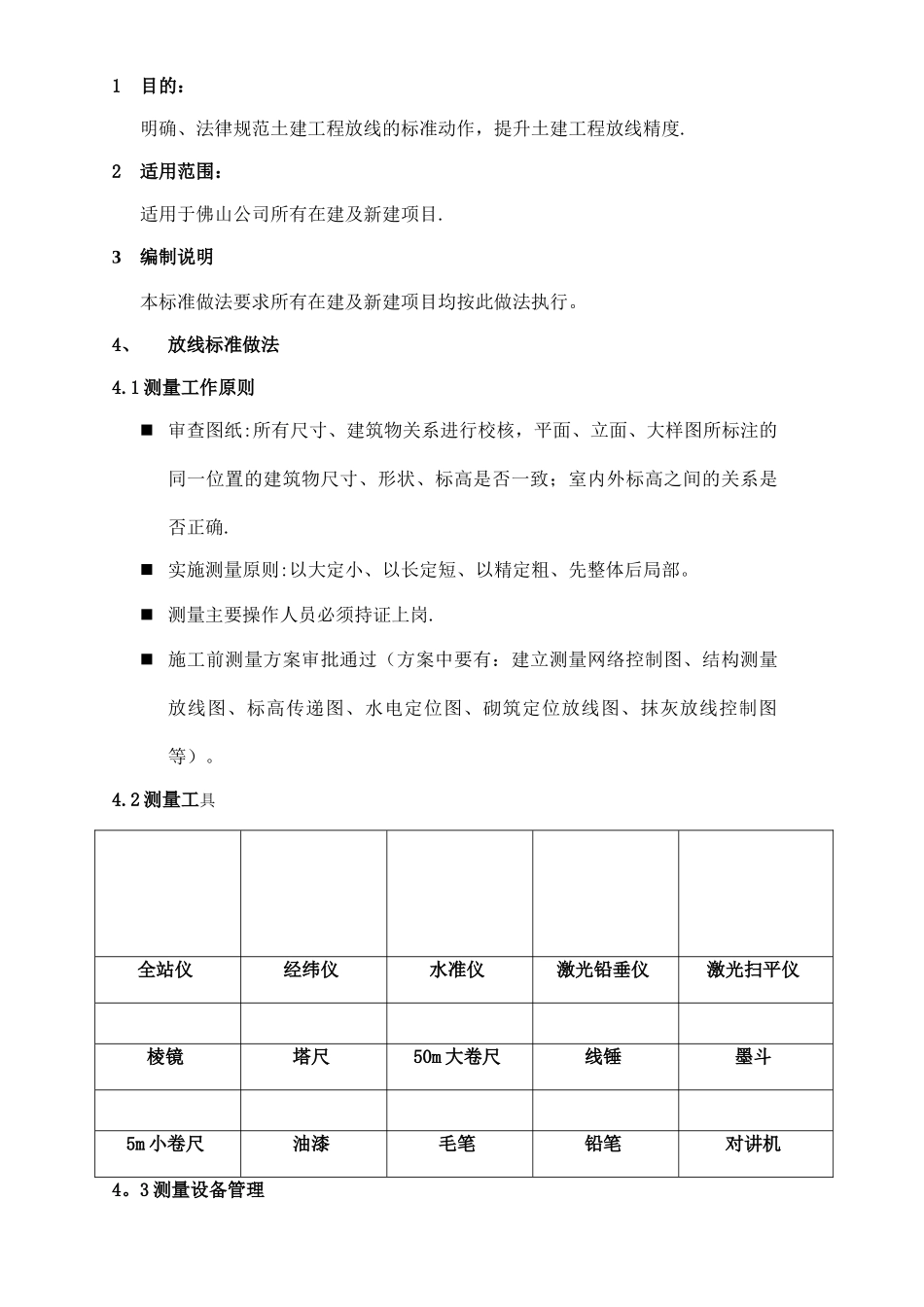

测量放线标准做法编制孙敏日期2010—10—12初审日期审核日期批准日期修订记录日 期修订状态修改内容修改人审核人批准人1目的:明确、法律规范土建工程放线的标准动作,提升土建工程放线精度. 2适用范围:适用于佛山公司所有在建及新建项目.3编制说明本标准做法要求所有在建及新建项目均按此做法执行。4、放线标准做法4.1 测量工作原则 审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确. 实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗. 施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。4.2 测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m 大卷尺线锤墨斗5m 小卷尺油漆毛笔铅笔对讲机4。3 测量设备管理A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4.4 结构测量做法A3:现场建立 3 个以上三级坐标、高程控制点,采纳钢管做维护、警示A4:沉降观测点采纳 Φ20 镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采纳木桩制作,桩截面不小于 50*50mm,木桩顶部平整;木桩周边浇筑混凝土避开扰动A6:场地内设置施工测量控制基准点,采纳A7: 建立方格网控制图,占地面积≤1 万混凝土浇筑,必须牢固、坚实m2 方格网间距 10m;占地面积≥1 万 m2 方格网间距 20m,地形复杂的可适当调整A8:进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采纳龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于 4 个A12:所有主控线、轴线交叉位置必须采纳红油漆做好标识A13:楼层内设置的传递点必须采纳激光铅垂仪进行传递,严禁采纳线锤投射控制线A14:结构放线采纳双线控制,控制线与定位线间距根据 300mm 引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采纳扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用...
