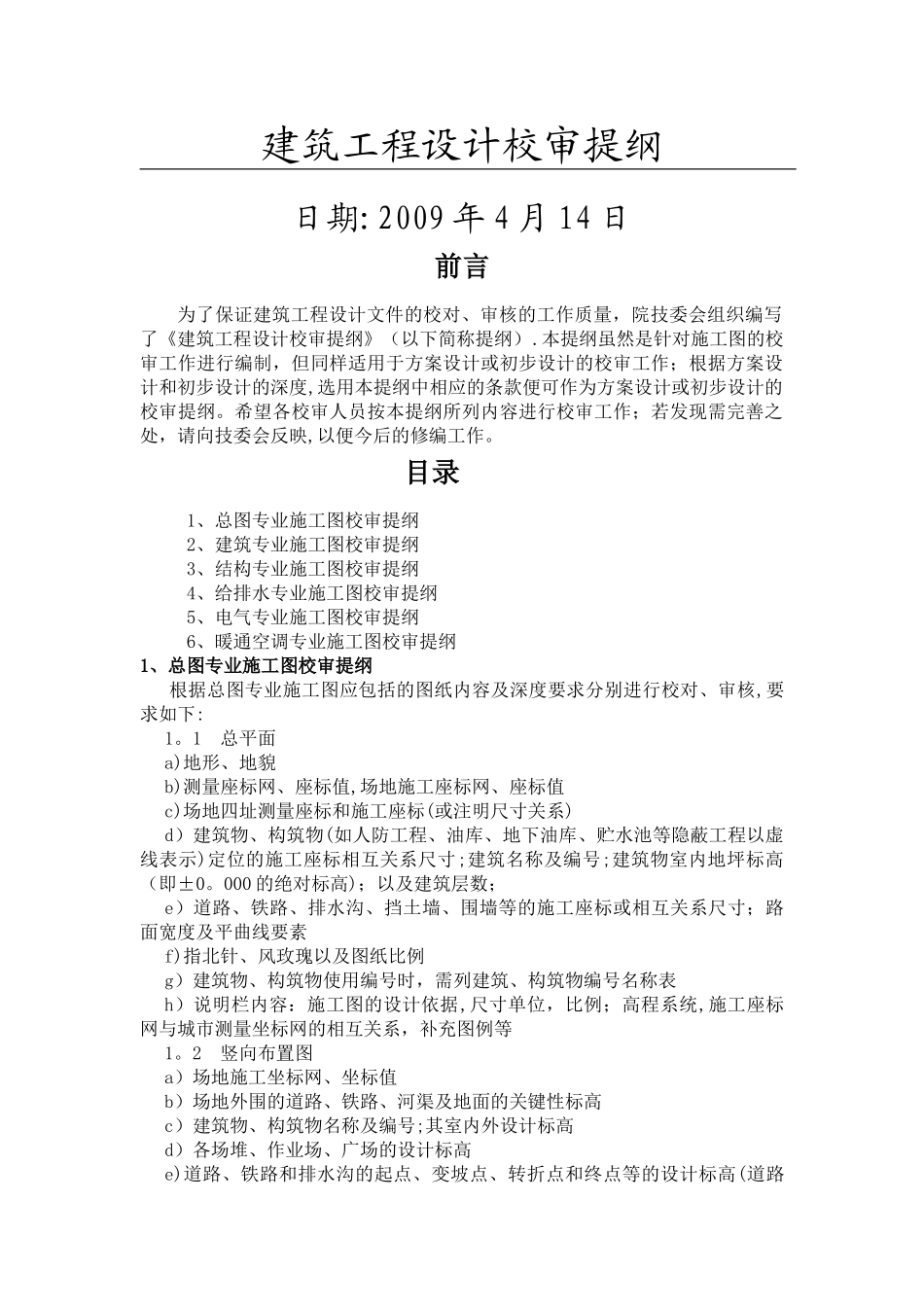

建筑工程设计校审提纲日期:2009 年 4 月 14 日前言为了保证建筑工程设计文件的校对、审核的工作质量，院技委会组织编写了《建筑工程设计校审提纲》（以下简称提纲）.本提纲虽然是针对施工图的校审工作进行编制，但同样适用于方案设计或初步设计的校审工作；根据方案设计和初步设计的深度,选用本提纲中相应的条款便可作为方案设计或初步设计的校审提纲。希望各校审人员按本提纲所列内容进行校审工作；若发现需完善之处，请向技委会反映,以便今后的修编工作。目录1、总图专业施工图校审提纲2、建筑专业施工图校审提纲3、结构专业施工图校审提纲4、给排水专业施工图校审提纲5、电气专业施工图校审提纲6、暖通空调专业施工图校审提纲1、总图专业施工图校审提纲 根据总图专业施工图应包括的图纸内容及深度要求分别进行校对、审核,要求如下:1。1 总平面a)地形、地貌b)测量座标网、座标值,场地施工座标网、座标值c)场地四址测量座标和施工座标(或注明尺寸关系)d）建筑物、构筑物(如人防工程、油库、地下油库、贮水池等隐蔽工程以虚线表示)定位的施工座标相互关系尺寸;建筑名称及编号;建筑物室内地坪标高（即±0。000 的绝对标高)；以及建筑层数；e）道路、铁路、排水沟、挡土墙、围墙等的施工座标或相互关系尺寸；路面宽度及平曲线要素f)指北针、风玫瑰以及图纸比例g）建筑物、构筑物使用编号时，需列建筑、构筑物编号名称表h）说明栏内容：施工图的设计依据,尺寸单位，比例；高程系统,施工座标网与城市测量坐标网的相互关系，补充图例等1。2 竖向布置图a）场地施工坐标网、坐标值b）场地外围的道路、铁路、河渠及地面的关键性标高c）建筑物、构筑物名称及编号;其室内外设计标高d）各场堆、作业场、广场的设计标高e)道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高(道路标注在道路中心线上，铁路标注轨顶、排水沟标注沟底标高)，纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性座标，道路应注明其横坡向(单坡或双坡）f）挡土墙、护坡或土坎等构筑物的顶部或底部的设计标高g)用坡向箭头表明地面排水方向，当对场地要求严格的情况下，可用高差0。10—0.20 米的设计等高线表示地面坡度g）指北针i）说明栏内容:尺寸单位，比例、高程系统的名称，以及补充图例等j）当工程较简单时，本图可与总平面图合并绘制1。3 土方工程图a)场地四界施工座标b)设计的建筑物、构筑物c）20 米 X20 米或 40 米 X40 米方格网,各方格点的...
