建筑工程识图教你怎样看图纸

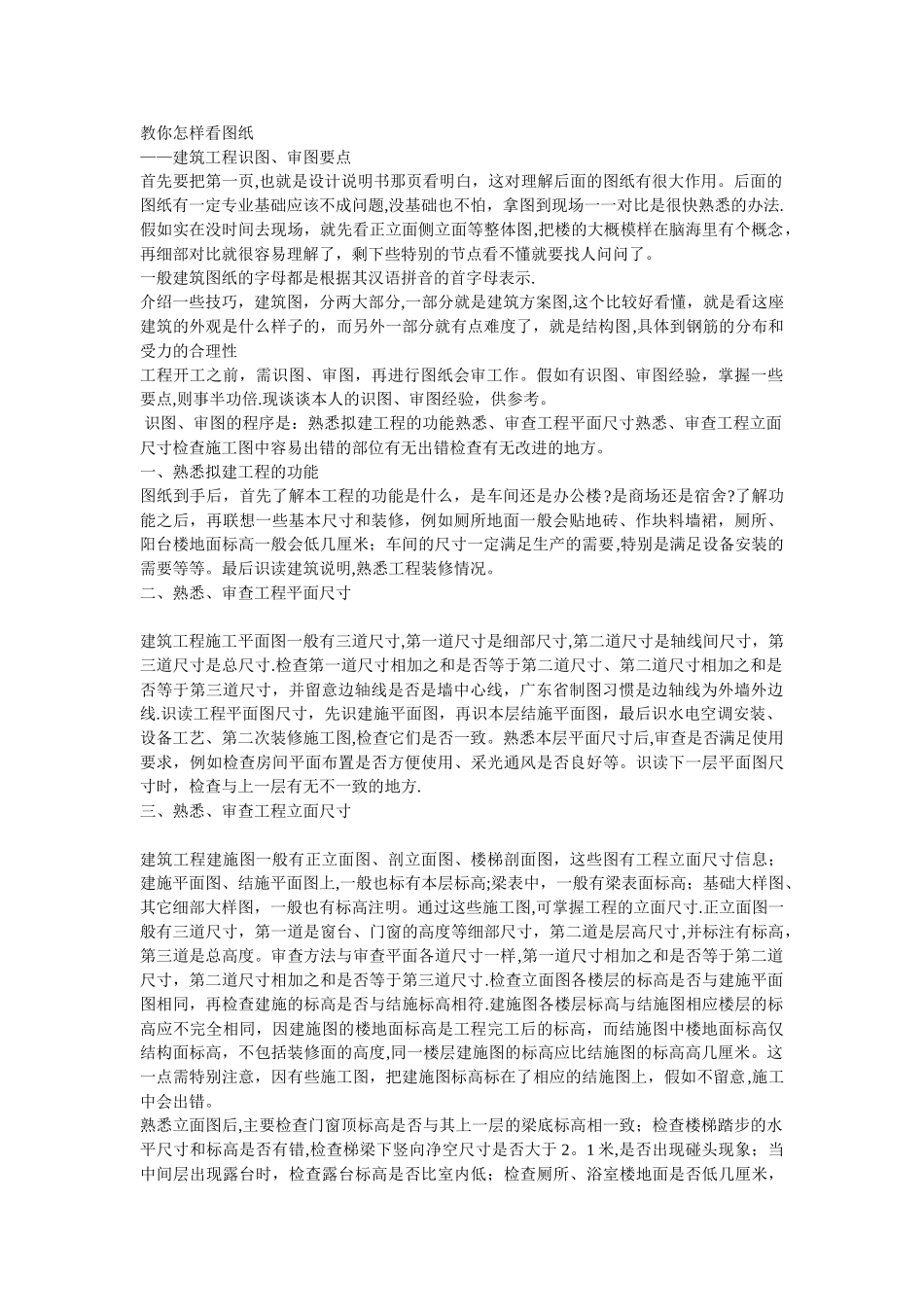

建筑工程识图教你怎样看图纸_第1页
1/8

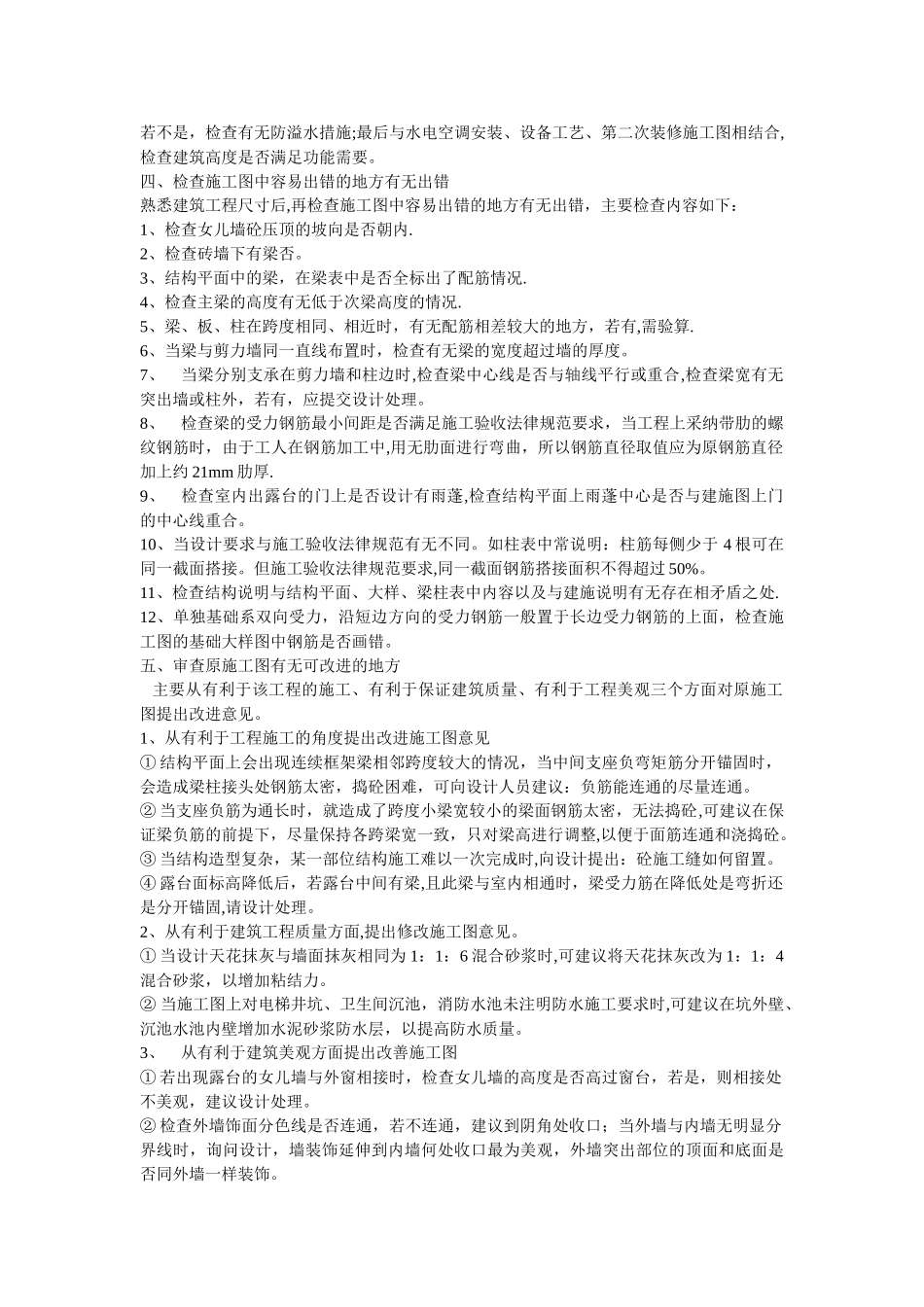

建筑工程识图教你怎样看图纸_第2页
2/8

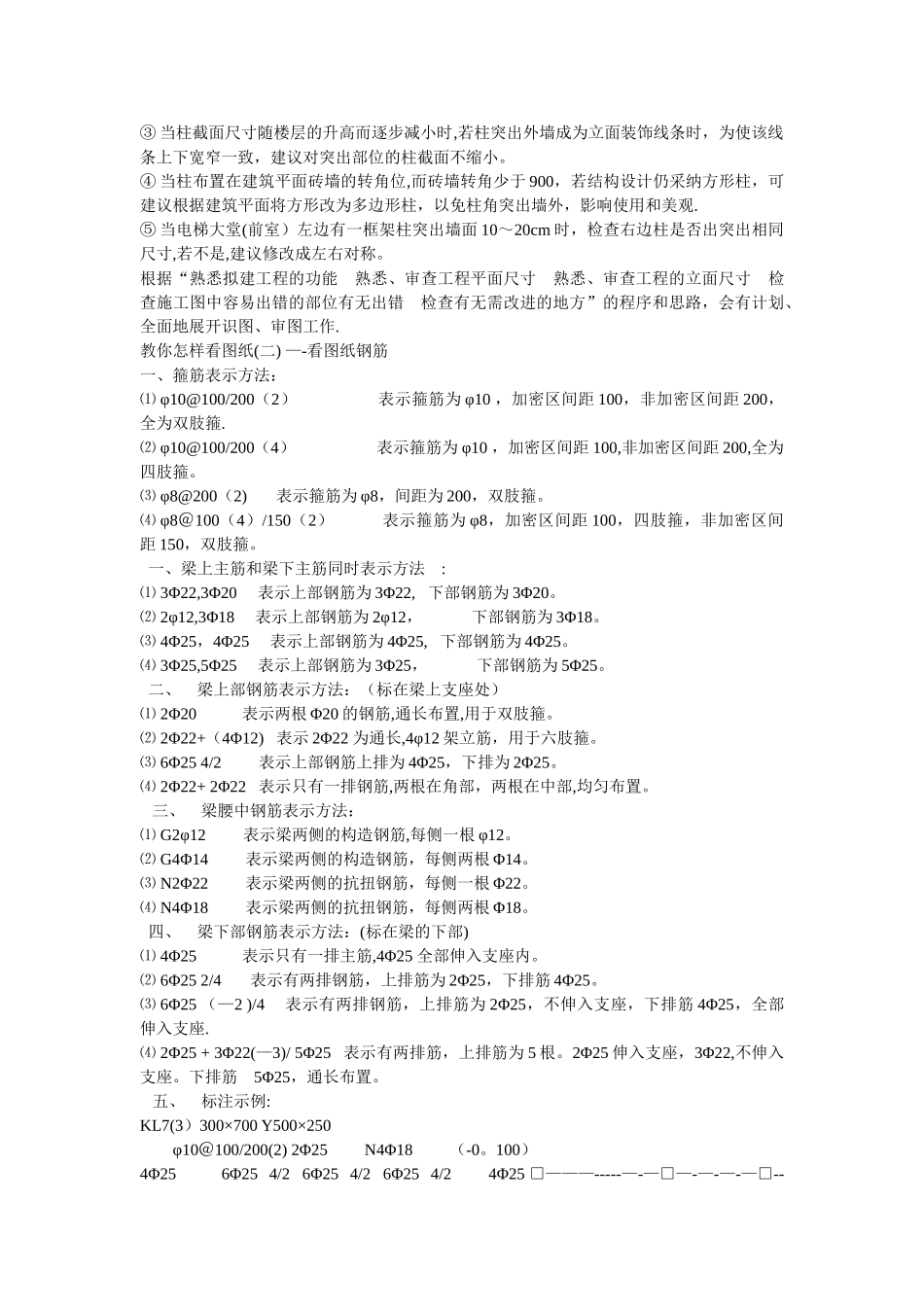

建筑工程识图教你怎样看图纸_第3页
3/8
教你怎样看图纸——建筑工程识图、审图要点首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对比是很快熟悉的办法.假如实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对比就很容易理解了,剩下些特别的节点看不懂就要找人问问了。一般建筑图纸的字母都是根据其汉语拼音的首字母表示.介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。假如有识图、审图经验,掌握一些要点,则事半功倍.现谈谈本人的识图、审图经验,供参考。 识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。最后识读建筑说明,熟悉工程装修情况。二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线.识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时,检查与上一层有无不一致的地方.三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。通过这些施工图,可掌握工程的立面尺寸.正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是...
