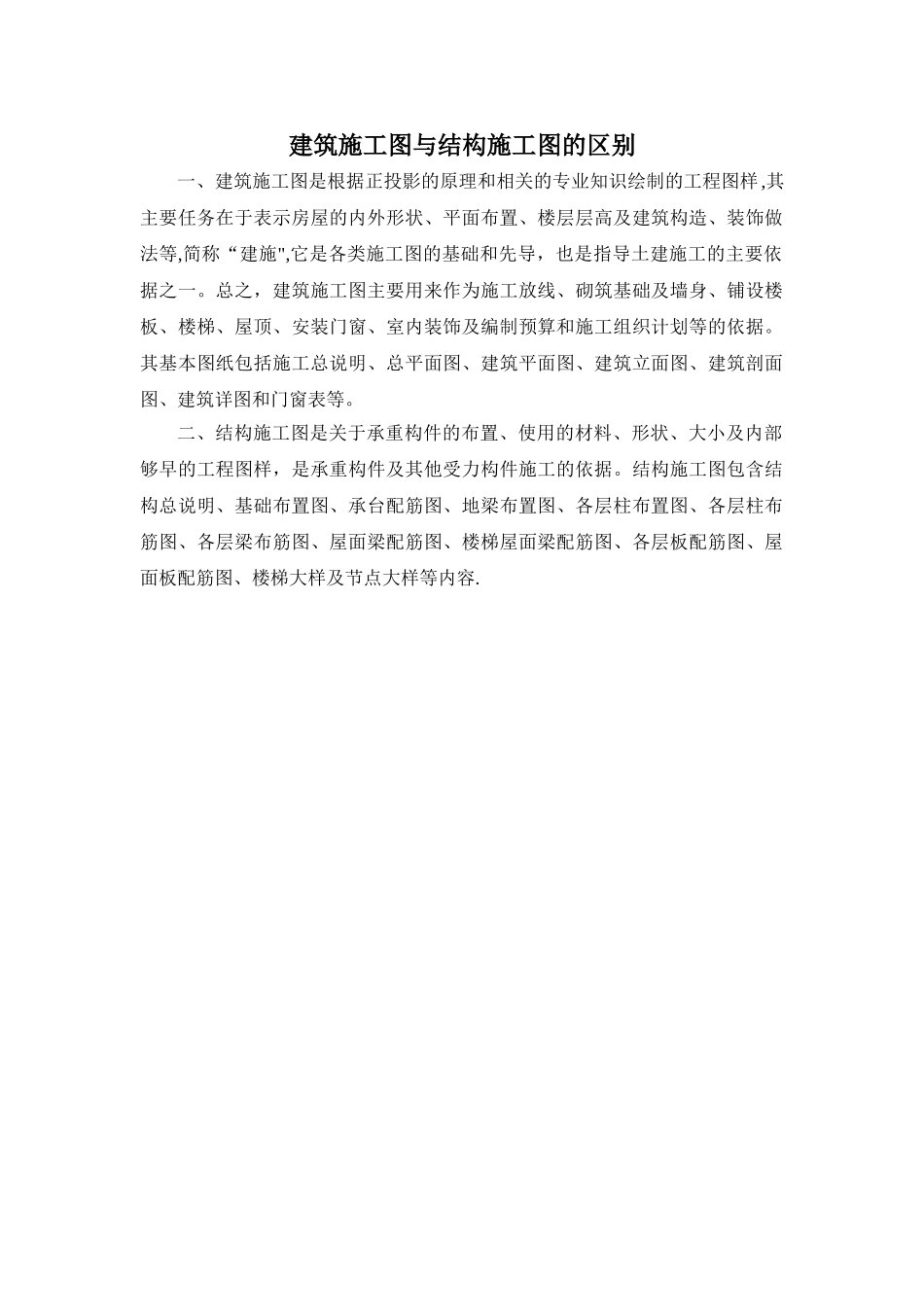

建筑施工图与结构施工图的区别

建筑施工图与结构施工图的区别一、建筑施工图是根据正投影的原理和相关的专业知识绘制的工程图样,其主要任务在于表示房屋的内外形状、平面布置、楼层层高及建筑构造、装饰做法等,简称“建施",它是各类施工图的基础和先导，也是指导土建施工的主要依据之一。总之，建筑施工图主要用来作为施工放线、砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门窗、室内装饰及编制预算和施工组织计划等的依据。其基本图纸包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图和门窗表等。二、结构施工图是关于承重构件的布置、使用的材料、形状、大小及内部够早的工程图样，是承重构件及其他受力构件施工的依据。结构施工图包含结构总说明、基础布置图、承台配筋图、地梁布置图、各层柱布置图、各层柱布筋图、各层梁布筋图、屋面梁配筋图、楼梯屋面梁配筋图、各层板配筋图、屋面板配筋图、楼梯大样及节点大样等内容.
