建筑构造教案VIP专享

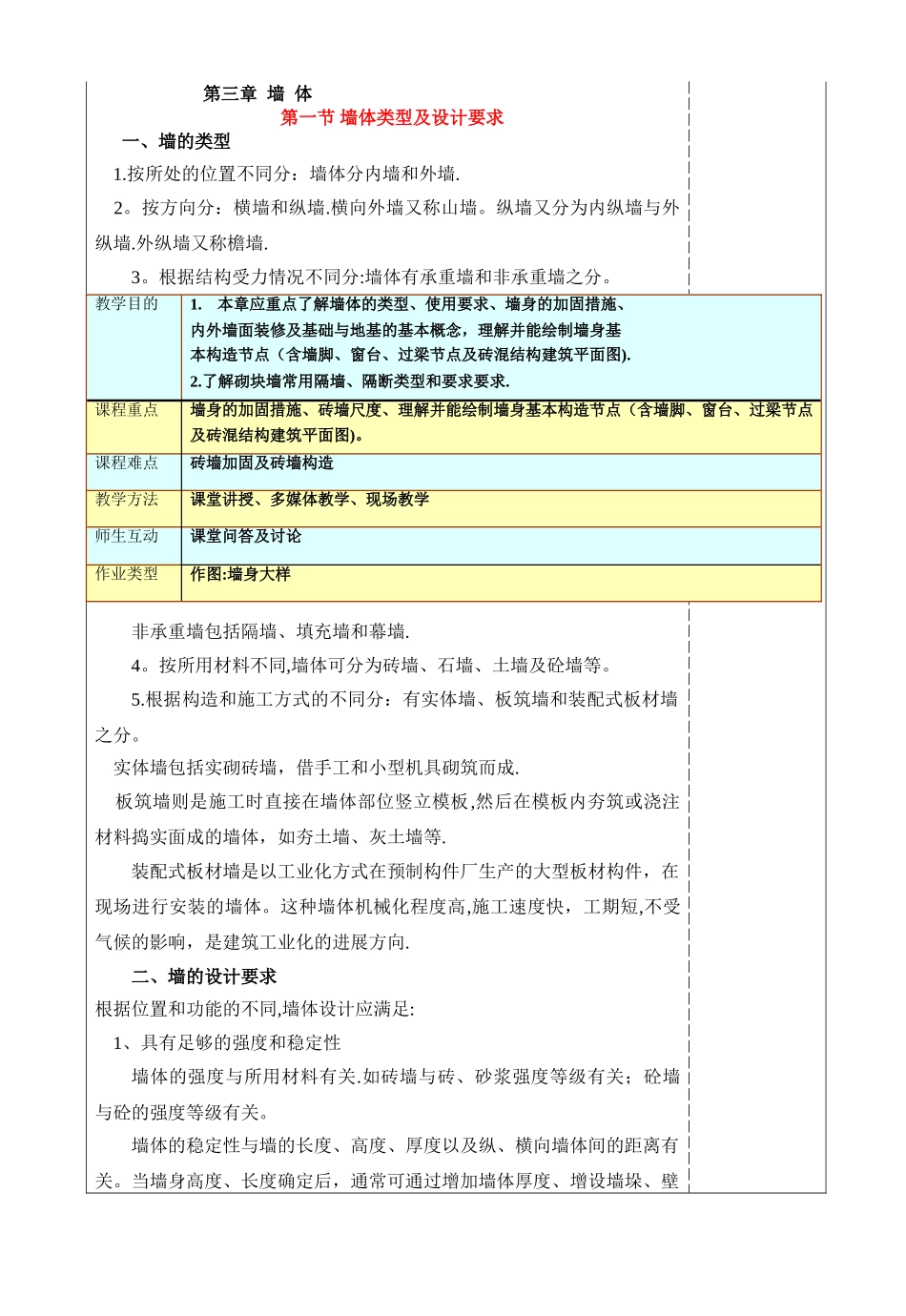

第三章 墙 体 第一节 墙体类型及设计要求一、墙的类型 1.按所处的位置不同分：墙体分内墙和外墙. 2。按方向分：横墙和纵墙.横向外墙又称山墙。纵墙又分为内纵墙与外纵墙.外纵墙又称檐墙.3。根据结构受力情况不同分:墙体有承重墙和非承重墙之分。非承重墙包括隔墙、填充墙和幕墙.4。按所用材料不同,墙体可分为砖墙、石墙、土墙及砼墙等。5.根据构造和施工方式的不同分：有实体墙、板筑墙和装配式板材墙之分。 实体墙包括实砌砖墙，借手工和小型机具砌筑而成. 板筑墙则是施工时直接在墙体部位竖立模板,然后在模板内夯筑或浇注材料捣实面成的墙体，如夯土墙、灰土墙等.装配式板材墙是以工业化方式在预制构件厂生产的大型板材构件，在现场进行安装的墙体。这种墙体机械化程度高,施工速度快，工期短,不受气候的影响，是建筑工业化的进展方向. 二、墙的设计要求根据位置和功能的不同,墙体设计应满足: 1、具有足够的强度和稳定性墙体的强度与所用材料有关.如砖墙与砖、砂浆强度等级有关；砼墙与砼的强度等级有关。墙体的稳定性与墙的长度、高度、厚度以及纵、横向墙体间的距离有关。当墙身高度、长度确定后，通常可通过增加墙体厚度、增设墙垛、壁教学目的1.本章应重点了解墙体的类型、使用要求、墙身的加固措施、内外墙面装修及基础与地基的基本概念，理解并能绘制墙身基本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图).2.了解砌块墙常用隔墙、隔断类型和要求要求.课程重点墙身的加固措施、砖墙尺度、理解并能绘制墙身基本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图)。课程难点砖墙加固及砖墙构造教学方法课堂讲授、多媒体教学、现场教学师生互动课堂问答及讨论作业类型作图:墙身大样柱、圈梁等办法增加墙体稳定性.2、具有必要的保温、隔热等方面性能(1)保温：外围护墙、复合墙等，通过密实缝隙、增加墙体厚度，可以起到保温的作用。（2)隔热：对于炎热的地区，墙体应有一定隔热能力。① 选用热阻大,重量大的材料.如砖,土等材料。② 墙体光滑、平整,浅色材料，增加墙体的反射能力.3、应满足防火.防潮.防水要求4、满足隔声要求：墙体隔声主要是隔空气传声和撞击声,在设计时实行以下措施：（1）密缝：密实墙体缝隙，在墙体砌筑时，要求砂浆饱满，密实砖缝,并通过墙面抹灰解决缝隙。(2）墙体厚度:不同的墙体厚度，其隔声能力不同。如 240mm 的墙体,可隔 49dB 的噪声。（3）采纳有空气间层或多孔弹性材料的夹层墙. 取...
