建筑电气安装工程技术交底05104

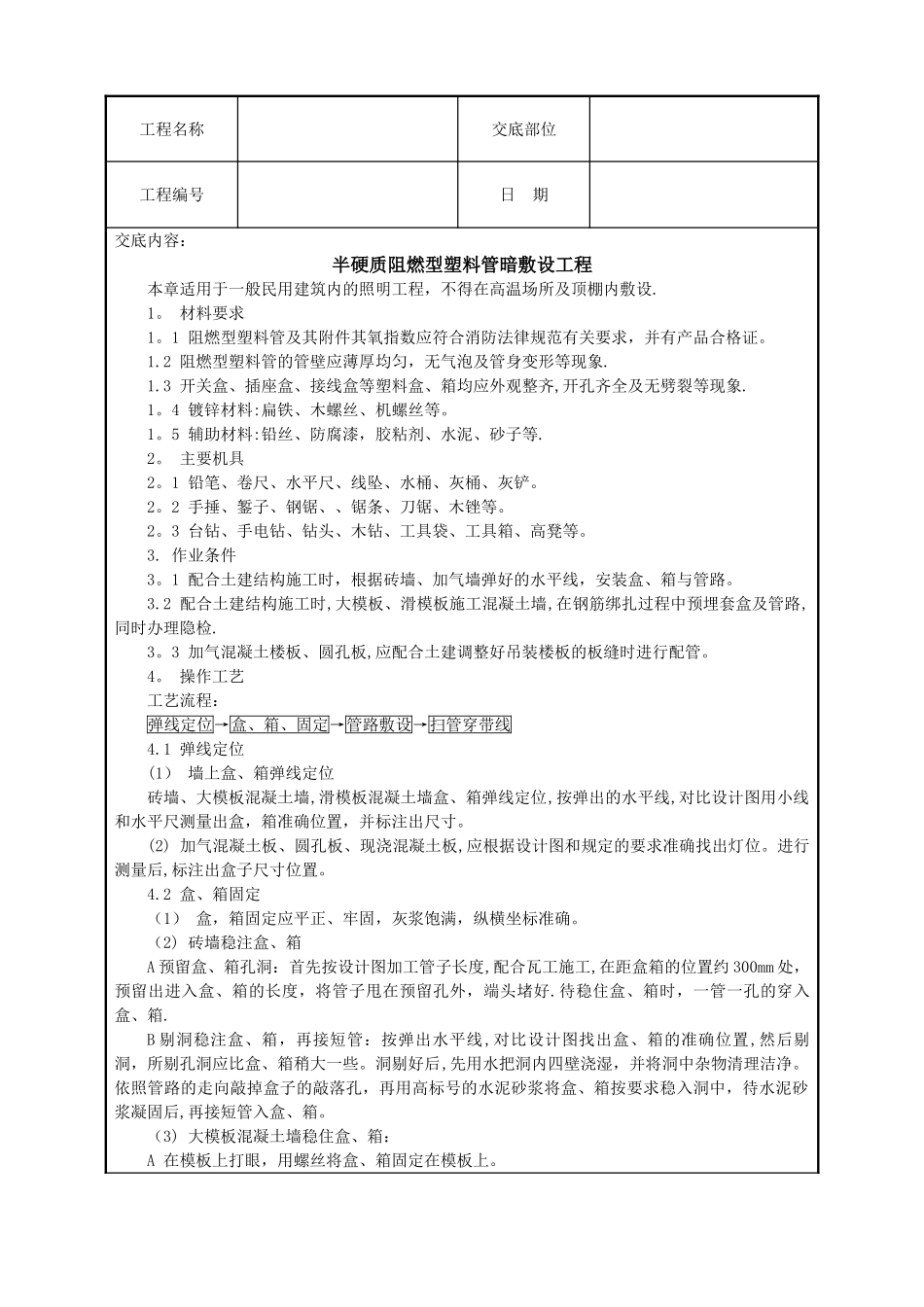

建筑电气安装工程技术交底05104_第1页
1/9

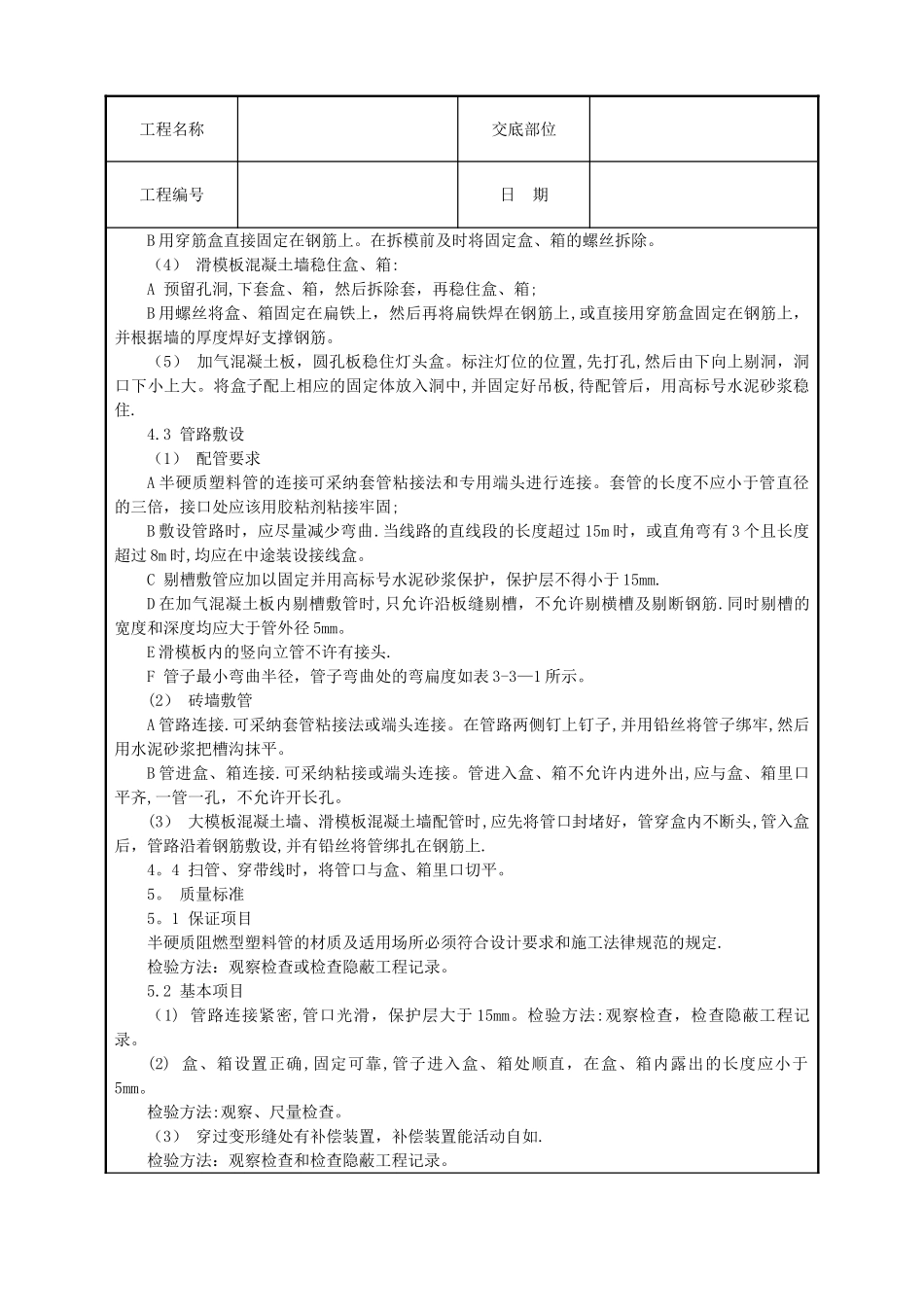

建筑电气安装工程技术交底05104_第2页
2/9
建筑电气安装工程技术交底05104_第3页
3/9
工程名称交底部位工程编号日 期交底内容:半硬质阻燃型塑料管暗敷设工程本章适用于一般民用建筑内的照明工程,不得在高温场所及顶棚内敷设.1。 材料要求1。1 阻燃型塑料管及其附件其氧指数应符合消防法律规范有关要求,并有产品合格证。1.2 阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象.1.3 开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐,开孔齐全及无劈裂等现象.1。4 镀锌材料:扁铁、木螺丝、机螺丝等。1。5 辅助材料:铅丝、防腐漆,胶粘剂、水泥、砂子等.2。 主要机具 2。1 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。2。2 手捶、錾子、钢锯、、锯条、刀锯、木锉等。2。3 台钻、手电钻、钻头、木钻、工具袋、工具箱、高凳等。3. 作业条件3。1 配合土建结构施工时,根据砖墙、加气墙弹好的水平线,安装盒、箱与管路。3.2 配合土建结构施工时,大模板、滑模板施工混凝土墙,在钢筋绑扎过程中预埋套盒及管路,同时办理隐检.3。3 加气混凝土楼板、圆孔板,应配合土建调整好吊装楼板的板缝时进行配管。4。 操作工艺 工艺流程:弹线定位→盒、箱、固定→管路敷设→扫管穿带线4.1 弹线定位(1) 墙上盒、箱弹线定位砖墙、大模板混凝土墙,滑模板混凝土墙盒、箱弹线定位,按弹出的水平线,对比设计图用小线和水平尺测量出盒,箱准确位置,并标注出尺寸。(2) 加气混凝土板、圆孔板、现浇混凝土板,应根据设计图和规定的要求准确找出灯位。进行测量后,标注出盒子尺寸位置。4.2 盒、箱固定(1) 盒,箱固定应平正、牢固,灰浆饱满,纵横坐标准确。(2) 砖墙稳注盒、箱A 预留盒、箱孔洞:首先按设计图加工管子长度,配合瓦工施工,在距盒箱的位置约 300mm 处,预留出进入盒、箱的长度,将管子甩在预留孔外,端头堵好.待稳住盒、箱时,一管一孔的穿入盒、箱.B 剔洞稳注盒、箱,再接短管:按弹出水平线,对比设计图找出盒、箱的准确位置,然后剔洞,所剔孔洞应比盒、箱稍大一些。洞剔好后,先用水把洞内四壁浇湿,并将洞中杂物清理洁净。依照管路的走向敲掉盒子的敲落孔,再用高标号的水泥砂浆将盒、箱按要求稳入洞中,待水泥砂浆凝固后,再接短管入盒、箱。(3) 大模板混凝土墙稳住盒、箱:A 在模板上打眼,用螺丝将盒、箱固定在模板上。工程名称交底部位工程编号日 期B 用穿筋盒直接固定在钢筋上。在拆模前及时将固定盒、箱的螺丝拆除。(4) 滑模板混凝土墙稳住盒、箱:A 预留孔洞,下套盒、箱,然后拆除套,再稳住盒、箱;...
