建筑电气施工中电线管预埋施工工艺

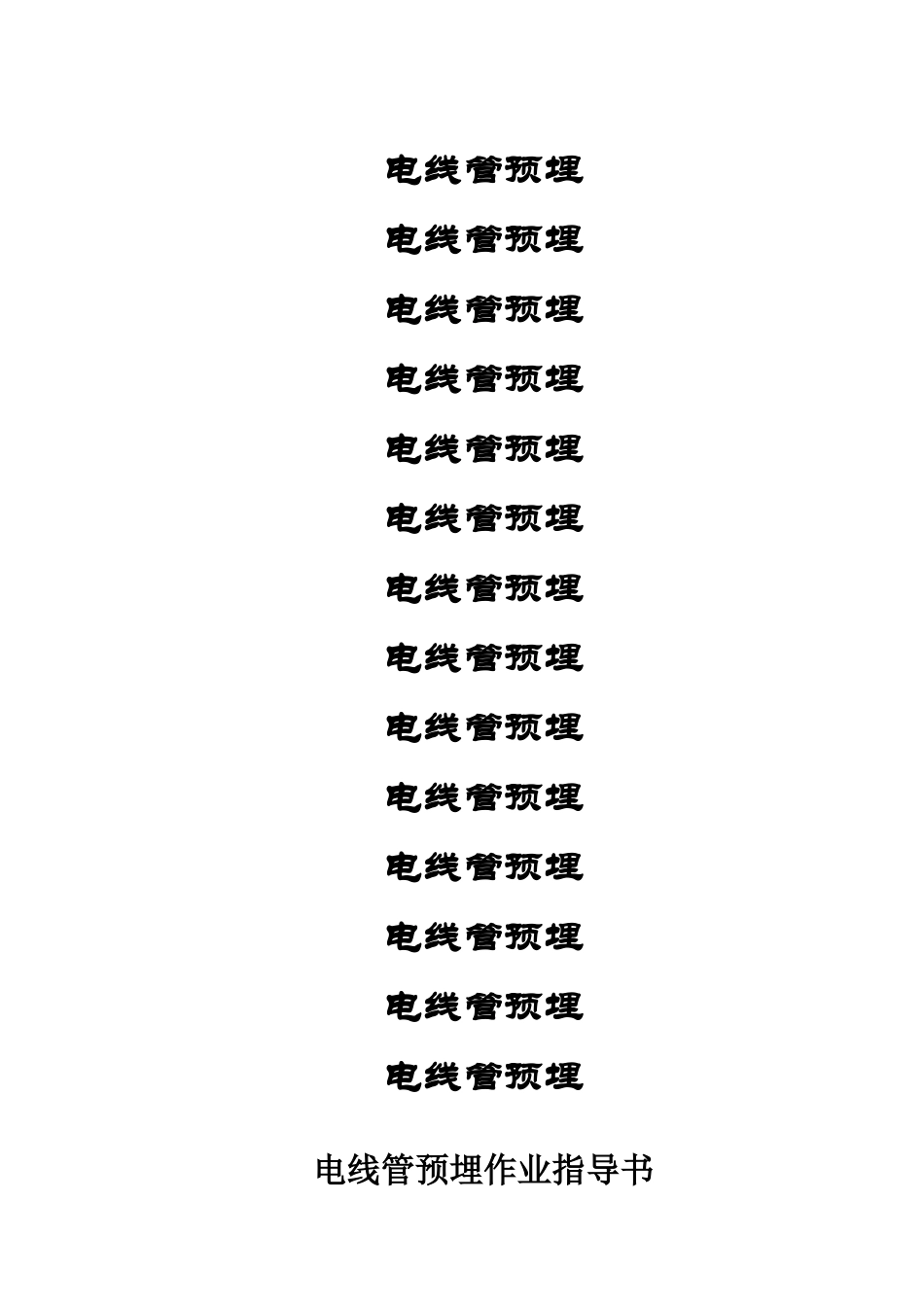

建筑电气施工中电线管预埋施工工艺_第1页
1/6

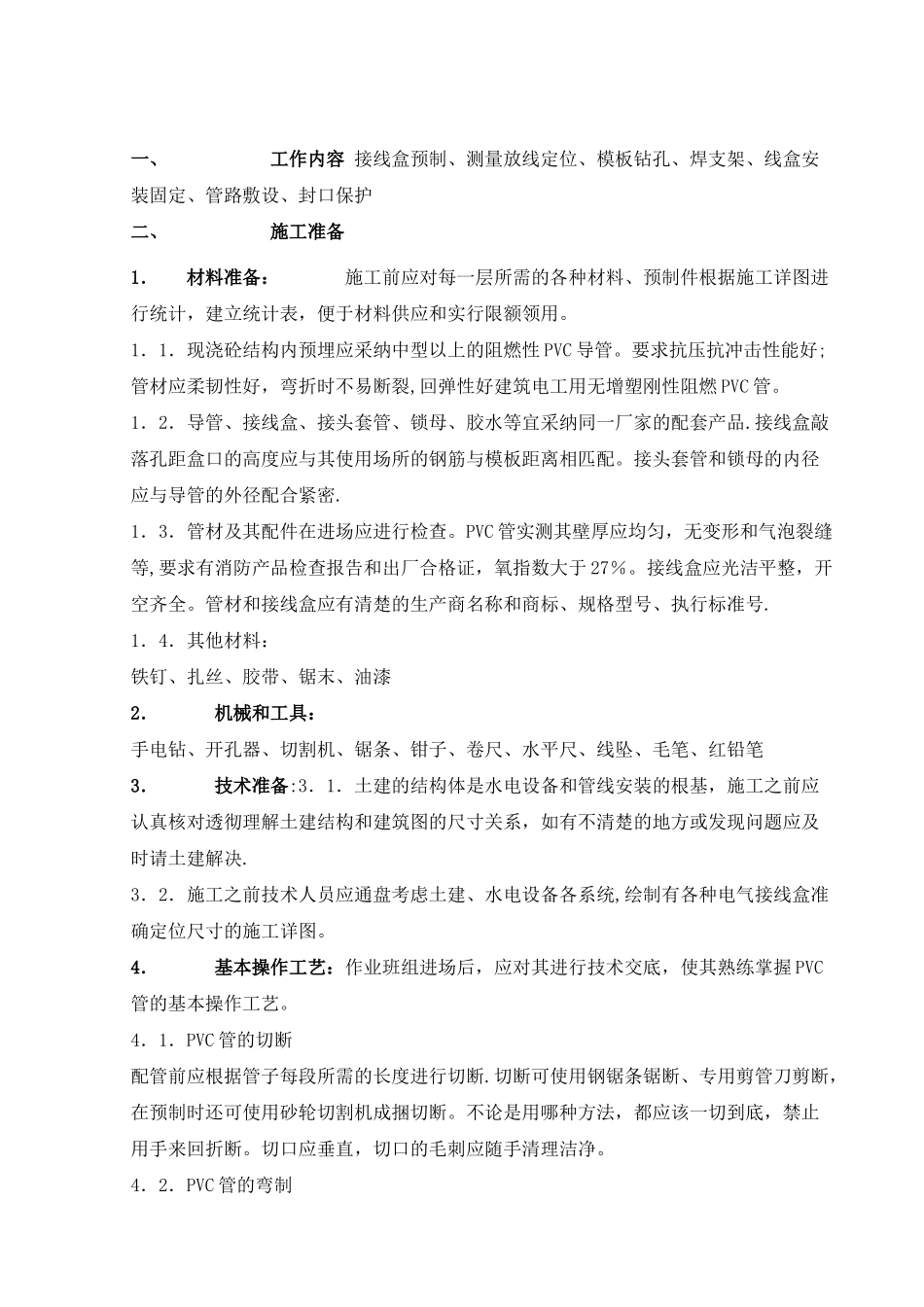

建筑电气施工中电线管预埋施工工艺_第2页
2/6

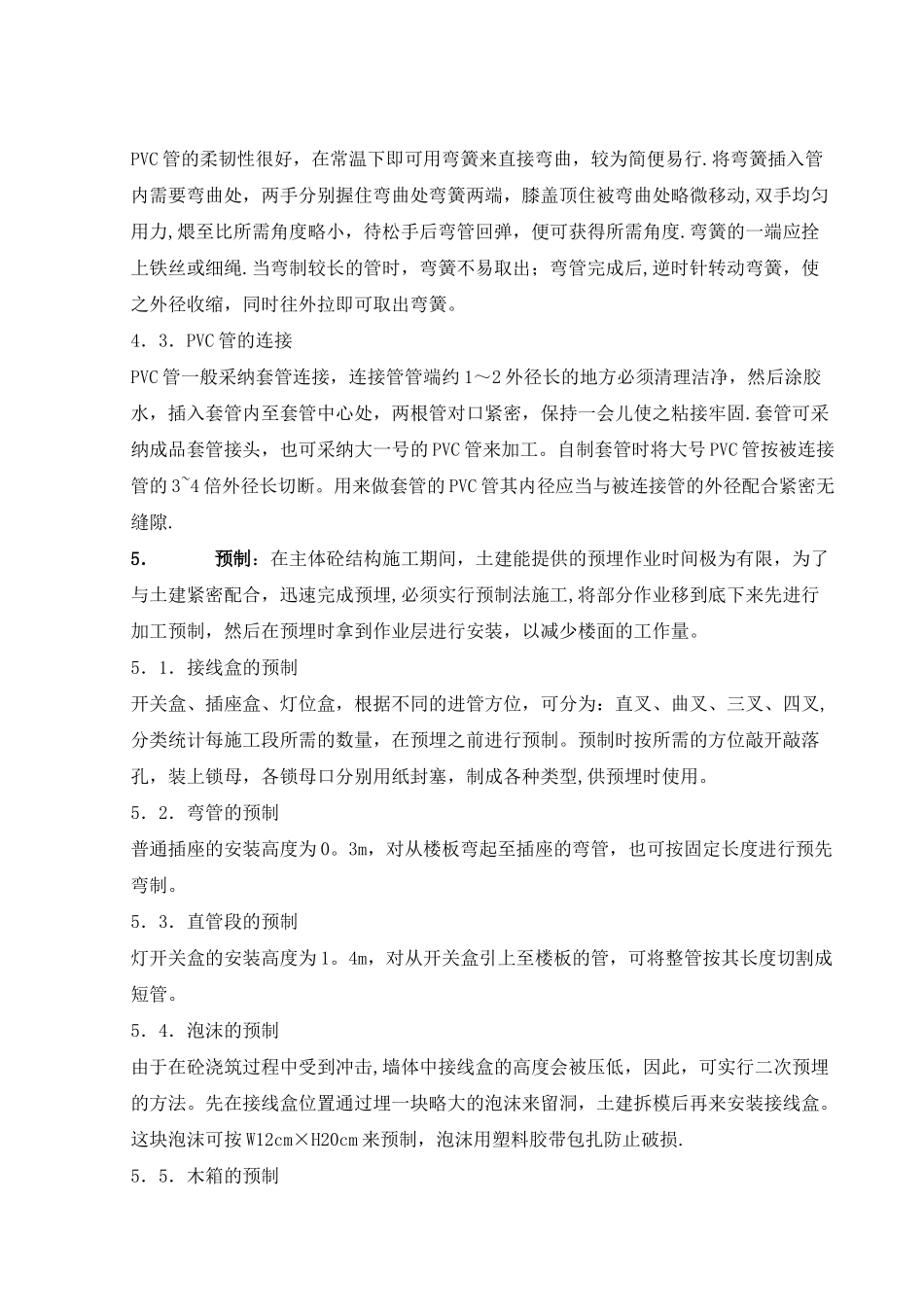

建筑电气施工中电线管预埋施工工艺_第3页
3/6
电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋电线管预埋作业指导书一、 工作内容 接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、 施工准备 1. 材料准备: 施工前应对每一层所需的各种材料、预制件根据施工详图进行统计,建立统计表,便于材料供应和实行限额领用。1.1.现浇砼结构内预埋应采纳中型以上的阻燃性 PVC 导管。要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃 PVC 管。1.2.导管、接线盒、接头套管、锁母、胶水等宜采纳同一厂家的配套产品.接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。接头套管和锁母的内径应与导管的外径配合紧密.1.3.管材及其配件在进场应进行检查。PVC 管实测其壁厚应均匀,无变形和气泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于 27%。接线盒应光洁平整,开空齐全。管材和接线盒应有清楚的生产商名称和商标、规格型号、执行标准号.1.4.其他材料:铁钉、扎丝、胶带、锯末、油漆2. 机械和工具: 手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3. 技术准备:3.1.土建的结构体是水电设备和管线安装的根基,施工之前应认真核对透彻理解土建结构和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决.3.2.施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。4. 基本操作工艺:作业班组进场后,应对其进行技术交底,使其熟练掌握 PVC管的基本操作工艺。4.1.PVC 管的切断配管前应根据管子每段所需的长度进行切断.切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。不论是用哪种方法,都应该一切到底,禁止用手来回折断。切口应垂直,切口的毛刺应随手清理洁净。4.2.PVC 管的弯制PVC 管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行.将弯簧插入管内需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小,待松手后弯管回弹,便可获得所需角度.弯簧的一端应拴上铁丝或细绳.当弯制较长的管时,弯簧不易取出;弯管完成后,逆时针转动弯簧,使之外径收缩,同时往外拉即可取出弯簧。4.3.PVC 管...
