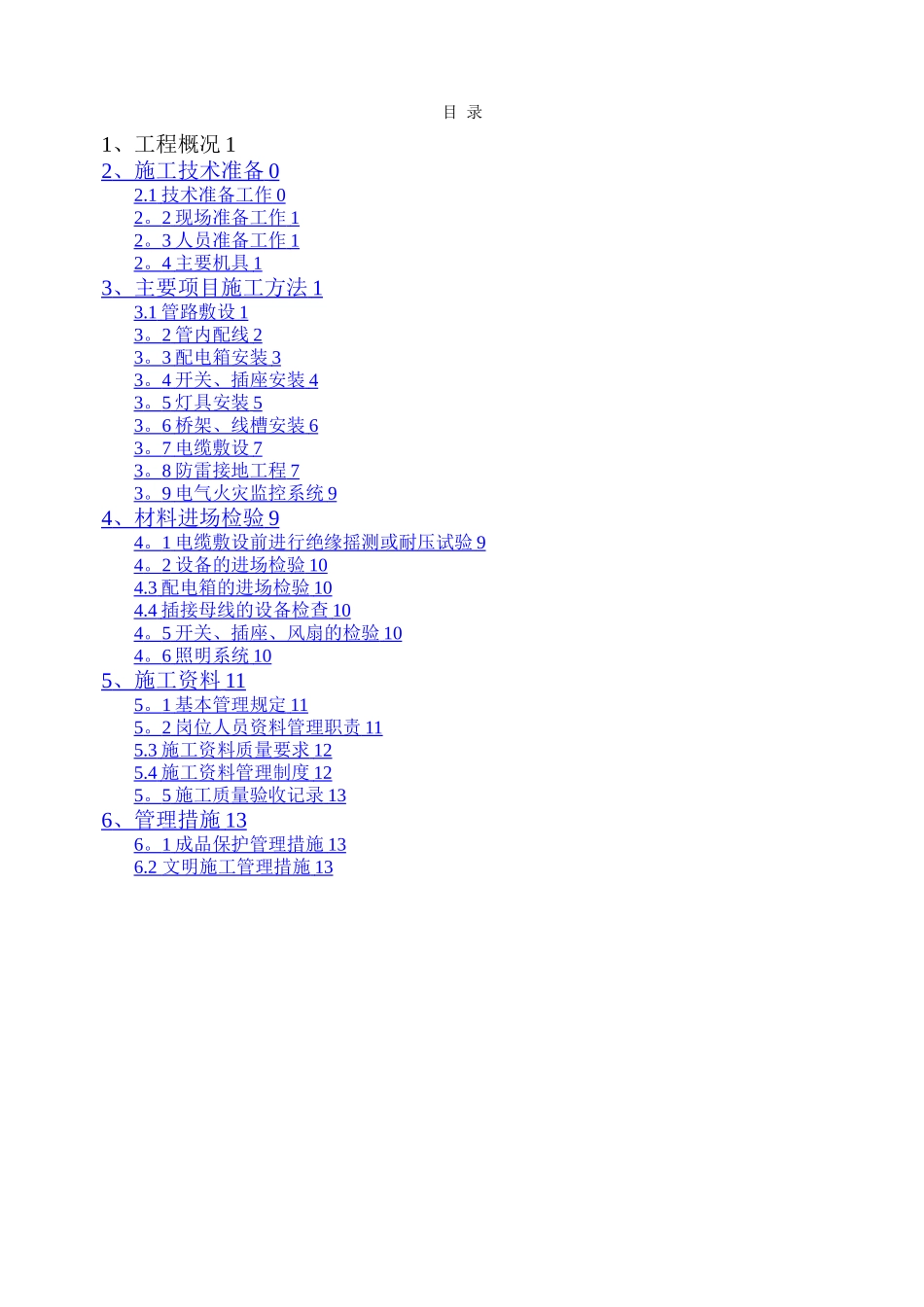

目 录1、工程概况 12 、施工技术准备 0 2.1 技术准备工作 0 2 。 2 现场准备工作 1 2 。 3 人员准备工作 1 2 。 4 主要机具 1 3 、主要项目施工方法 1 3.1 管路敷设 1 3 。 2 管内配线 2 3 。 3 配电箱安装 3 3 。 4 开关、插座安装 4 3 。 5 灯具安装 5 3 。 6 桥架、线槽安装 6 3 。 7 电缆敷设 7 3 。 8 防雷接地工程 7 3 。 9 电气火灾监控系统 9 4 、材料进场检验 9 4 。 1 电缆敷设前进行绝缘摇测或耐压试验 9 4 。 2 设备的进场检验 10 4.3 配电箱的进场检验 10 4.4 插接母线的设备检查 10 4 。 5 开关、插座、风扇的检验 10 4 。 6 照明系统 10 5 、施工资料 11 5 。 1 基本管理规定 11 5 。 2 岗位人员资料管理职责 11 5.3 施工资料质量要求 12 5.4 施工资料管理制度 12 5 。 5 施工质量验收记录 13 6 、管理措施 13 6 。 1 成品保护管理措施 13 6.2 文明施工管理措施 13 1、工程概况本工程为山西医科大学临床技能教学楼，共五层。功能为学生阶梯教室，训练室，图书馆等教学用房,及办公室,会议室等办公用房。建筑高度为 23.5m，建筑面积约为 18288.6m,室内外高差 0。6m。1.1 低压配电系统：低压配电系统采纳放射式和树干式相结合的方式，利用结构基础钢筋网做接地系统，室内接地型式为 TN-C-S 系统。应急照明,消防风机，走道照明用电按二级负荷供电供电,正常照明,实验室用电等其余用电按三级负荷供电。电源由室外就近引来一路 380/220V 低压电源，消防负荷的第二电源分别如下:应急照明采纳专用供电干线，灯具自带蓄电池的供电方式，消防风机采纳 EPS 应急供电装置，各弱电机房采纳 UPS 蓄电池装置，要求应急电源供电时间大于 90 分钟。以上做法满足二，三级负荷供电电源要求。1。2 电力配电系统:消防设备等采纳放射式与树干式相结合的供电方式,对重要设备，消防专用设备均采纳专用单回路电缆供电,在配电设备末端采纳 EPS 专用电源互切换供电。并且所有消防设备的过载保护只用于报警，而不作用于动作.1.3 照明配电系统：正常照明电源采纳电缆，由一层南楼配电室沿桥架敷设引至各层管井或配电箱对应位置;应急照明系统采纳专用单回路供电,灯具自带蓄电池的供电方式，各出线回路加装沟通接触器,火灾时，可在消防值班室根据防火分区将应急照明灯具强行点亮;所有插座回路均设置漏电...
