建筑电气系统专项施工方案

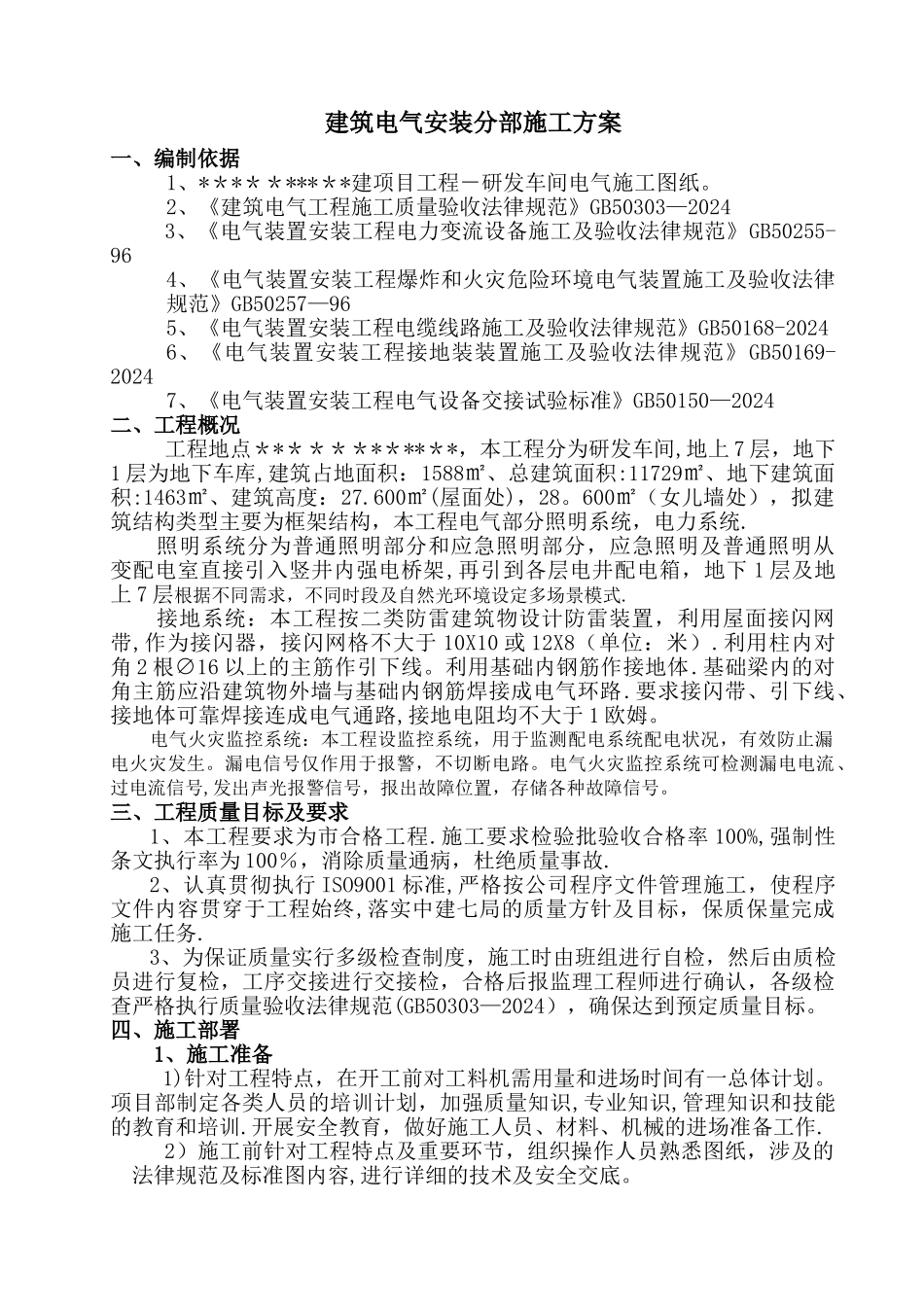

建筑电气安装分部施工方案一、编制依据1、*＊*＊＊***＊*建项目工程－研发车间电气施工图纸。2、《建筑电气工程施工质量验收法律规范》GB50303—20243、《电气装置安装工程电力变流设备施工及验收法律规范》GB50255-964、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257—965、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-20246、《电气装置安装工程接地装装置施工及验收法律规范》GB50169-20247、《电气装置安装工程电气设备交接试验标准》GB50150—2024二、工程概况 工程地点＊*＊＊＊＊*＊**＊*，本工程分为研发车间,地上 7 层，地下1 层为地下车库,建筑占地面积：1588㎡、总建筑面积:11729㎡、地下建筑面积:1463㎡、建筑高度：27.600㎡(屋面处)，28。600㎡（女儿墙处），拟建筑结构类型主要为框架结构，本工程电气部分照明系统，电力系统.照明系统分为普通照明部分和应急照明部分，应急照明及普通照明从变配电室直接引入竖井内强电桥架,再引到各层电井配电箱，地下 1 层及地上 7 层根据不同需求，不同时段及自然光环境设定多场景模式.接地系统：本工程按二类防雷建筑物设计防雷装置，利用屋面接闪网带,作为接闪器，接闪网格不大于 10X10 或 12X8（单位：米）.利用柱内对角 2 根∅16 以上的主筋作引下线。利用基础内钢筋作接地体.基础梁内的对角主筋应沿建筑物外墙与基础内钢筋焊接成电气环路.要求接闪带、引下线、接地体可靠焊接连成电气通路,接地电阻均不大于 1 欧姆。电气火灾监控系统：本工程设监控系统，用于监测配电系统配电状况，有效防止漏电火灾发生。漏电信号仅作用于报警，不切断电路。电气火灾监控系统可检测漏电电流、过电流信号,发出声光报警信号，报出故障位置，存储各种故障信号。三、工程质量目标及要求1、本工程要求为市合格工程.施工要求检验批验收合格率 100%,强制性条文执行率为 100％，消除质量通病，杜绝质量事故.2、认真贯彻执行 ISO9001 标准,严格按公司程序文件管理施工，使程序文件内容贯穿于工程始终,落实中建七局的质量方针及目标，保质保量完成施工任务.3、为保证质量实行多级检查制度，施工时由班组进行自检，然后由质检员进行复检，工序交接进行交接检，合格后报监理工程师进行确认，各级检查严格执行质量验收法律规范(GB50303—2024），确保达到预定质量目标。四、施工部署 1、施工准备1)针对工程特点，在开工前对工料机需用量和进场时间有一总体...
