开槽埋管施工方案

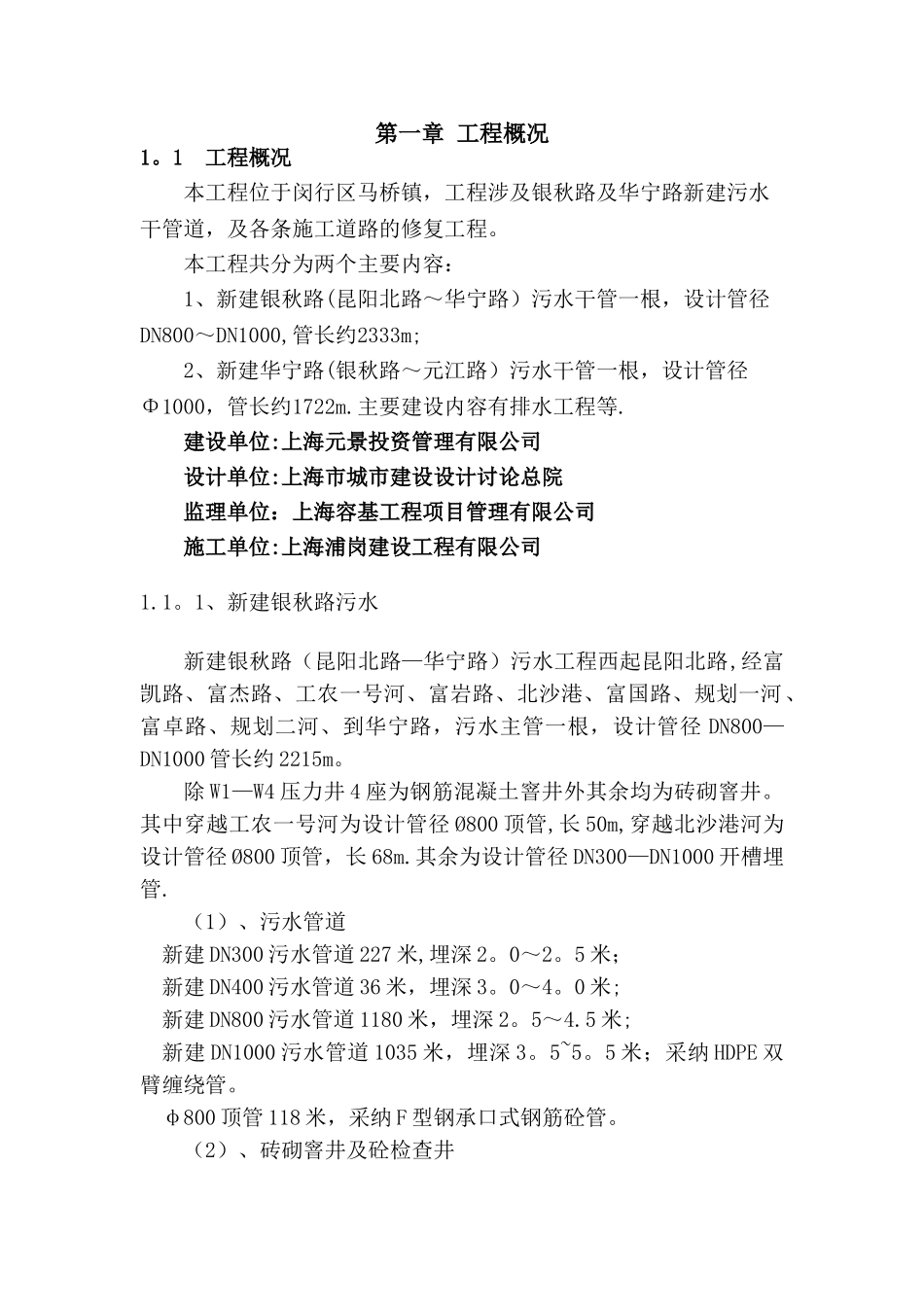

第一章 工程概况1。1 工程概况本工程位于闵行区马桥镇，工程涉及银秋路及华宁路新建污水干管道，及各条施工道路的修复工程。本工程共分为两个主要内容：1、新建银秋路(昆阳北路～华宁路）污水干管一根，设计管径DN800～DN1000,管长约2333m;2、新建华宁路(银秋路～元江路）污水干管一根，设计管径Φ1000，管长约1722m.主要建设内容有排水工程等.建设单位:上海元景投资管理有限公司设计单位:上海市城市建设设计讨论总院监理单位：上海容基工程项目管理有限公司施工单位:上海浦岗建设工程有限公司1.1。1、新建银秋路污水新建银秋路（昆阳北路—华宁路）污水工程西起昆阳北路,经富凯路、富杰路、工农一号河、富岩路、北沙港、富国路、规划一河、富卓路、规划二河、到华宁路，污水主管一根，设计管径 DN800—DN1000 管长约 2215m。除 W1—W4 压力井 4 座为钢筋混凝土窨井外其余均为砖砌窨井。其中穿越工农一号河为设计管径 Ø800 顶管,长 50m,穿越北沙港河为设计管径 Ø800 顶管，长 68m.其余为设计管径 DN300—DN1000 开槽埋管.（1）、污水管道新建 DN300 污水管道 227 米,埋深 2。0～2。5 米；新建 DN400 污水管道 36 米，埋深 3。0～4。0 米;新建 DN800 污水管道 1180 米，埋深 2。5～4.5 米;新建 DN1000 污水管道 1035 米，埋深 3。5~5。5 米；采纳 HDPE 双臂缠绕管。φ800 顶管 118 米，采纳 F 型钢承口式钢筋砼管。（2）、砖砌窨井及砼检查井新建 750＊750 砖砌窨井 16 座，埋深 2。0～3。5 米；新建 1000＊1000 砖砌窨井 18 座,埋深 2。5～4.0 米;新建 1100＊1300 砖砌窨井 19 座，埋深 2.5~5.0 米;新建 φ800 二通转折井 6 座，埋深 3.0～4.0 米;新建 φ1000 二通转折井 9 座，埋深 4.5～5。0 米；新建 1500＊1500 砼检查井 4 座,埋深 3。0~3.5 米;新建 4500＊3500 顶管接收井 2 座，8000＊3500 工作井 2 座。1。1.2、新建华宁路污水（1）、污水管道新建 DN300 污水管道 122 米，埋深 2。5~3。0 米；新建 DN1000 污水管道 46 米，埋深 5。5 米；采纳 HDPE 双臂缠绕管.新建 φ1000 顶管 1676 米，采纳 F 型钢承口式钢筋砼管。(2）、砖砌窨井新建 750*750 砖砌窨井 7 座，埋深 2.5 米；新建 4500＊3500 顶管接收井 6 座，7500＊3500 顶管接收井 1 座，8000＊3500 工作井 7 座,φ8000 工作井 2 座，φ5000 ...
