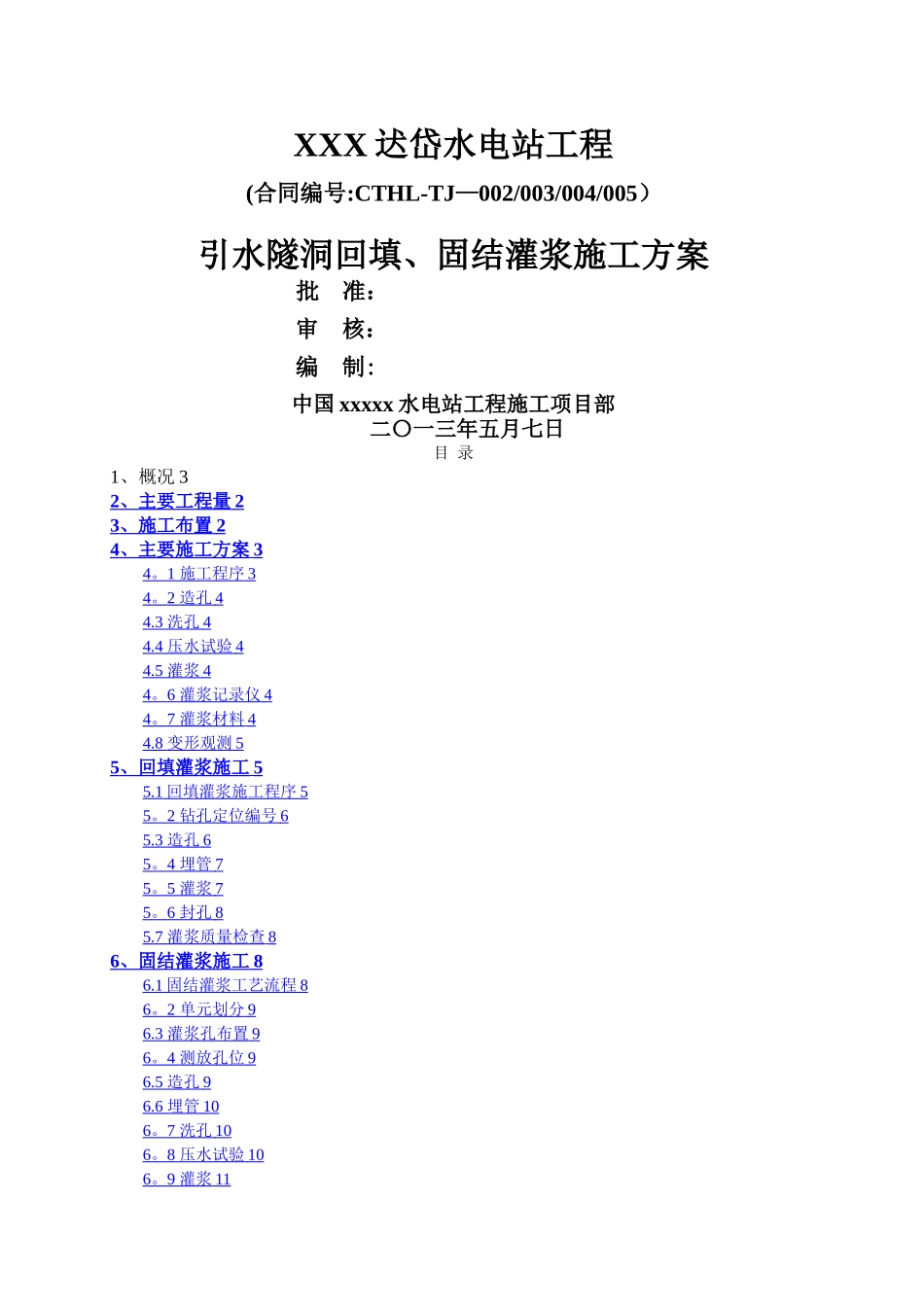

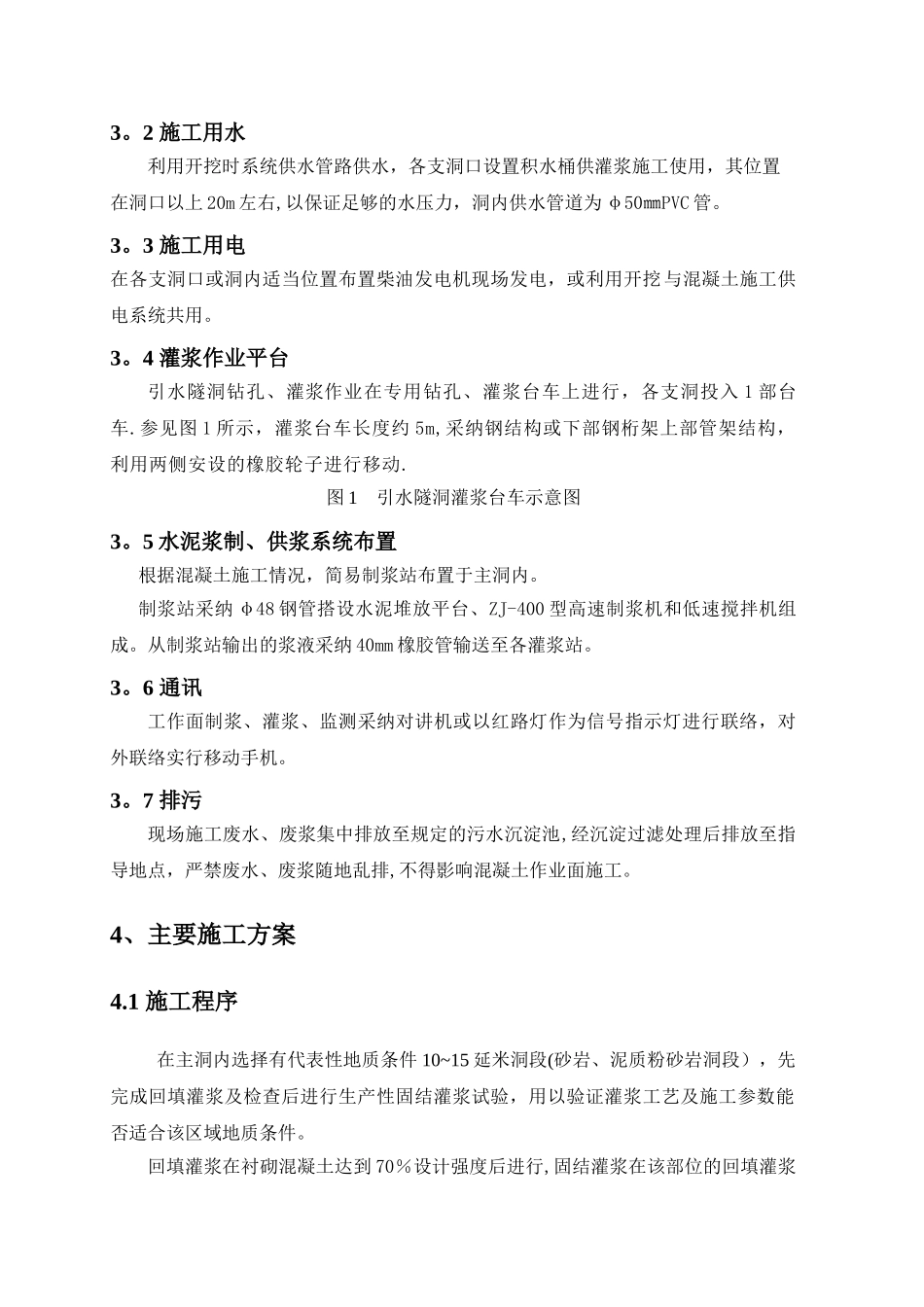

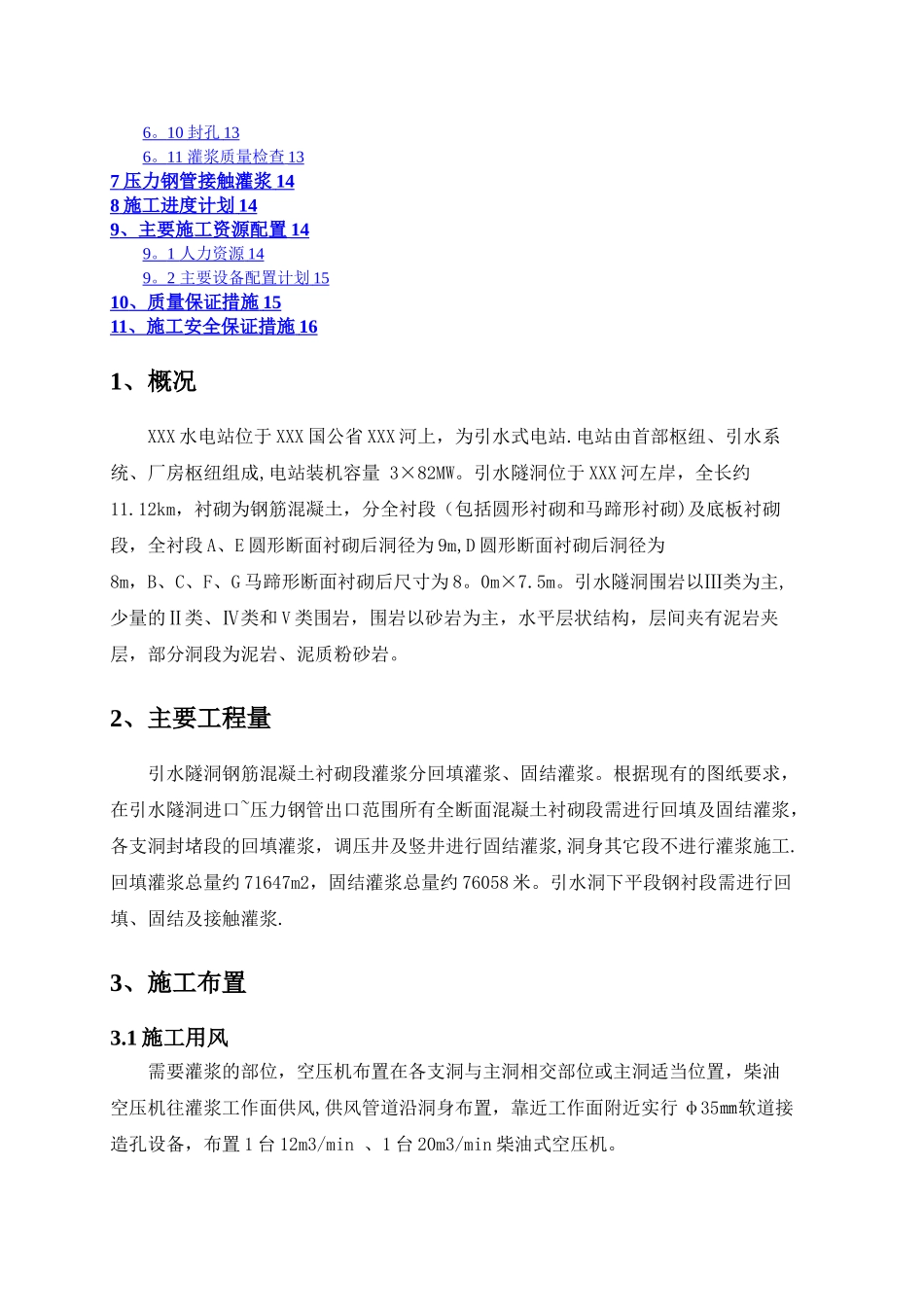

XXX 迖岱水电站工程(合同编号:CTHL-TJ—002/003/004/005）引水隧洞回填、固结灌浆施工方案批 准：审 核：编 制:中国 xxxxx 水电站工程施工项目部二〇一三年五月七日目 录1、概况 32 、主要工程量 2 3 、施工布置 2 4 、主要施工方案 3 4 。 1 施工程序 3 4 。 2 造孔 4 4.3 洗孔 4 4.4 压水试验 4 4.5 灌浆 4 4 。 6 灌浆记录仪 4 4 。 7 灌浆材料 4 4.8 变形观测 5 5 、回填灌浆施工 5 5.1 回填灌浆施工程序 5 5 。 2 钻孔定位编号 6 5.3 造孔 6 5 。 4 埋管 7 5 。 5 灌浆 7 5 。 6 封孔 8 5.7 灌浆质量检查 8 6 、固结灌浆施工 8 6.1 固结灌浆工艺流程 8 6 。 2 单元划分 9 6.3 灌浆孔布置 9 6 。 4 测放孔位 9 6.5 造孔 9 6.6 埋管 10 6 。 7 洗孔 10 6 。 8 压水试验 10 6 。 9 灌浆 11 6 。 10 封孔 13 6 。 11 灌浆质量检查 13 7 压力钢管接触灌浆 14 8 施工进度计划 14 9 、主要施工资源配置 14 9 。 1 人力资源 14 9 。 2 主要设备配置计划 15 10 、质量保证措施 15 11 、施工安全保证措施 16 1、概况XXX 水电站位于 XXX 国公省 XXX 河上，为引水式电站.电站由首部枢纽、引水系统、厂房枢纽组成,电站装机容量 3×82MW。引水隧洞位于 XXX 河左岸，全长约11.12km，衬砌为钢筋混凝土，分全衬段（包括圆形衬砌和马蹄形衬砌)及底板衬砌段，全衬段 A、E 圆形断面衬砌后洞径为 9m,D 圆形断面衬砌后洞径为8m，B、C、F、G 马蹄形断面衬砌后尺寸为 8。0m×7.5m。引水隧洞围岩以Ⅲ类为主,少量的Ⅱ类、Ⅳ类和 V 类围岩，围岩以砂岩为主，水平层状结构，层间夹有泥岩夹层，部分洞段为泥岩、泥质粉砂岩。2、主要工程量引水隧洞钢筋混凝土衬砌段灌浆分回填灌浆、固结灌浆。根据现有的图纸要求，在引水隧洞进口~压力钢管出口范围所有全断面混凝土衬砌段需进行回填及固结灌浆，各支洞封堵段的回填灌浆，调压井及竖井进行固结灌浆,洞身其它段不进行灌浆施工.回填灌浆总量约 71647m2，固结灌浆总量约 76058 米。引水洞下平段钢衬段需进行回填、固结及接触灌浆.3、施工布置3.1 施工用风需要灌浆的部位，空压机布置在各支洞与主洞相交部位或主洞适当位置，柴油空压机往灌浆工作面供风,供风管道沿洞身布置，靠近工作面附近实行 φ35㎜软道接造孔设备，布置 1 台 12m3/m...
