弱电井施工方案

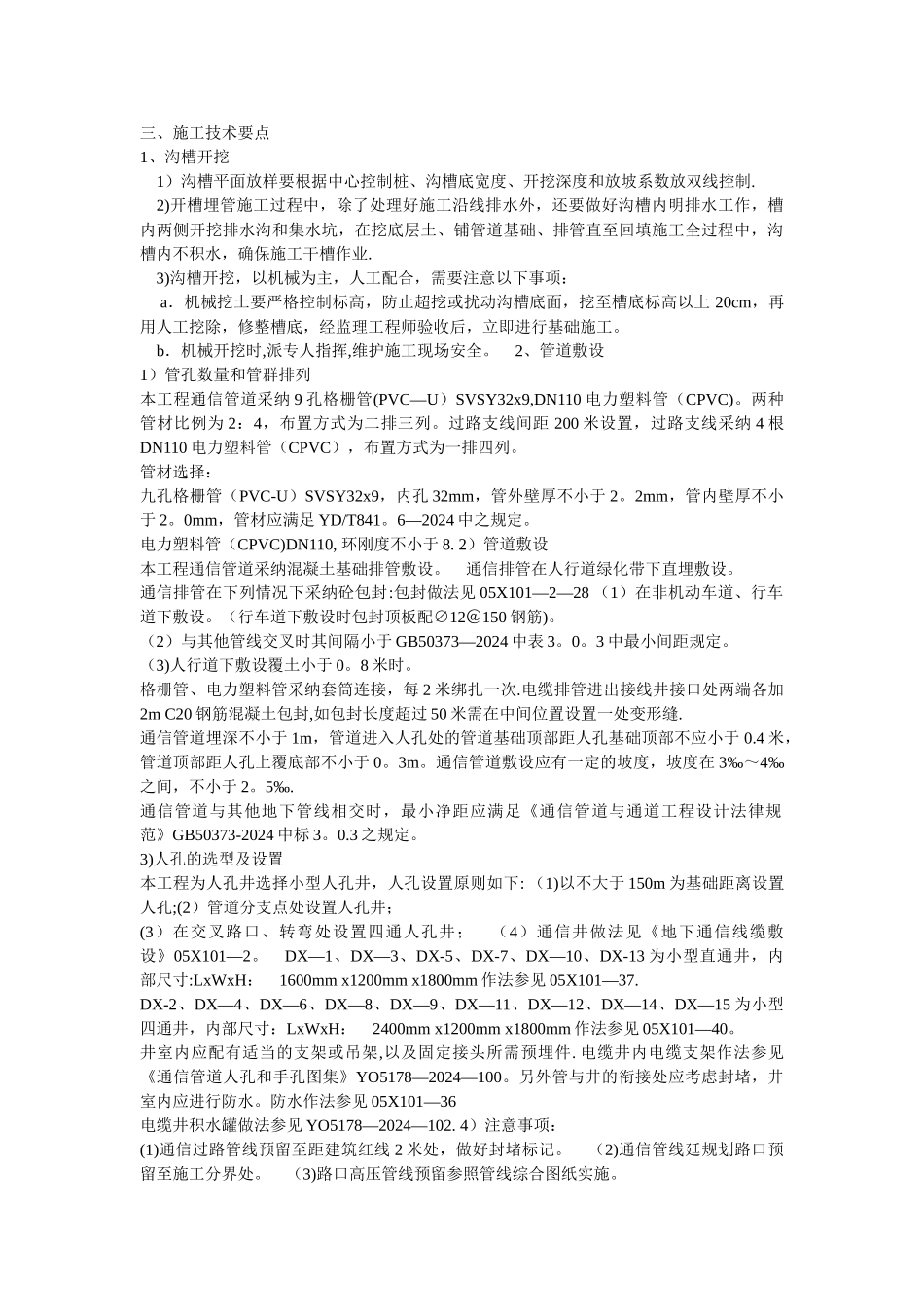

三、施工技术要点 1、沟槽开挖 1）沟槽平面放样要根据中心控制桩、沟槽底宽度、开挖深度和放坡系数放双线控制. 2)开槽埋管施工过程中，除了处理好施工沿线排水外，还要做好沟槽内明排水工作，槽内两侧开挖排水沟和集水坑，在挖底层土、铺管道基础、排管直至回填施工全过程中，沟槽内不积水，确保施工干槽作业. 3)沟槽开挖，以机械为主，人工配合，需要注意以下事项： a．机械挖土要严格控制标高，防止超挖或扰动沟槽底面，挖至槽底标高以上 20cm，再用人工挖除，修整槽底，经监理工程师验收后，立即进行基础施工。 b．机械开挖时,派专人指挥,维护施工现场安全。 2、管道敷设 1）管孔数量和管群排列 本工程通信管道采纳 9 孔格栅管(PVC—U）SVSY32x9,DN110 电力塑料管（CPVC)。两种管材比例为 2：4，布置方式为二排三列。过路支线间距 200 米设置，过路支线采纳 4 根DN110 电力塑料管（CPVC），布置方式为一排四列。 管材选择： 九孔格栅管（PVC-U）SVSY32x9，内孔 32mm，管外壁厚不小于 2。2mm，管内壁厚不小于 2。0mm，管材应满足 YD/T841。6—2024 中之规定。 电力塑料管（CPVC)DN110, 环刚度不小于 8. 2）管道敷设 本工程通信管道采纳混凝土基础排管敷设。 通信排管在人行道绿化带下直埋敷设。 通信排管在下列情况下采纳砼包封:包封做法见 05X101—2—28 （1）在非机动车道、行车道下敷设。（行车道下敷设时包封顶板配∅12＠150 钢筋)。 （2）与其他管线交叉时其间隔小于 GB50373—2024 中表 3。0。3 中最小间距规定。 （3)人行道下敷设覆土小于 0。8 米时。 格栅管、电力塑料管采纳套筒连接，每 2 米绑扎一次.电缆排管进出接线井接口处两端各加2m C20 钢筋混凝土包封,如包封长度超过 50 米需在中间位置设置一处变形缝. 通信管道埋深不小于 1m，管道进入人孔处的管道基础顶部距人孔基础顶部不应小于 0.4 米，管道顶部距人孔上覆底部不小于 0。3m。通信管道敷设应有一定的坡度，坡度在 3‰～4‰之间，不小于 2。5‰. 通信管道与其他地下管线相交时，最小净距应满足《通信管道与通道工程设计法律规范》GB50373-2024 中标 3。0.3 之规定。 3)人孔的选型及设置 本工程为人孔井选择小型人孔井，人孔设置原则如下: （1)以不大于 150m 为基础距离设置人孔;(2）管道分支点处设置人孔井； (3）在交叉路口、转弯处设置四通人孔井； （4）通信井做法见《地下通信线缆敷设》05X101—2...
