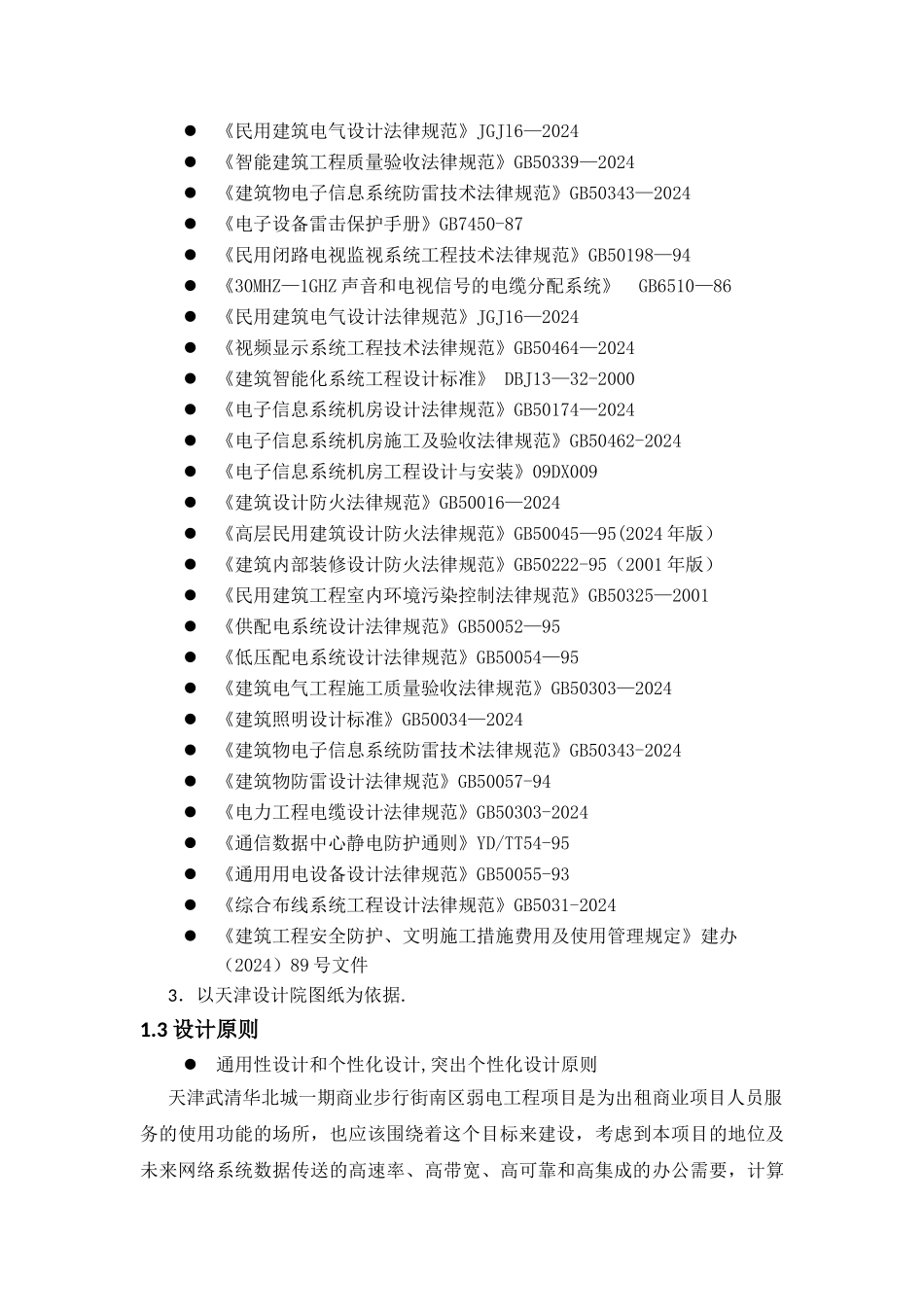

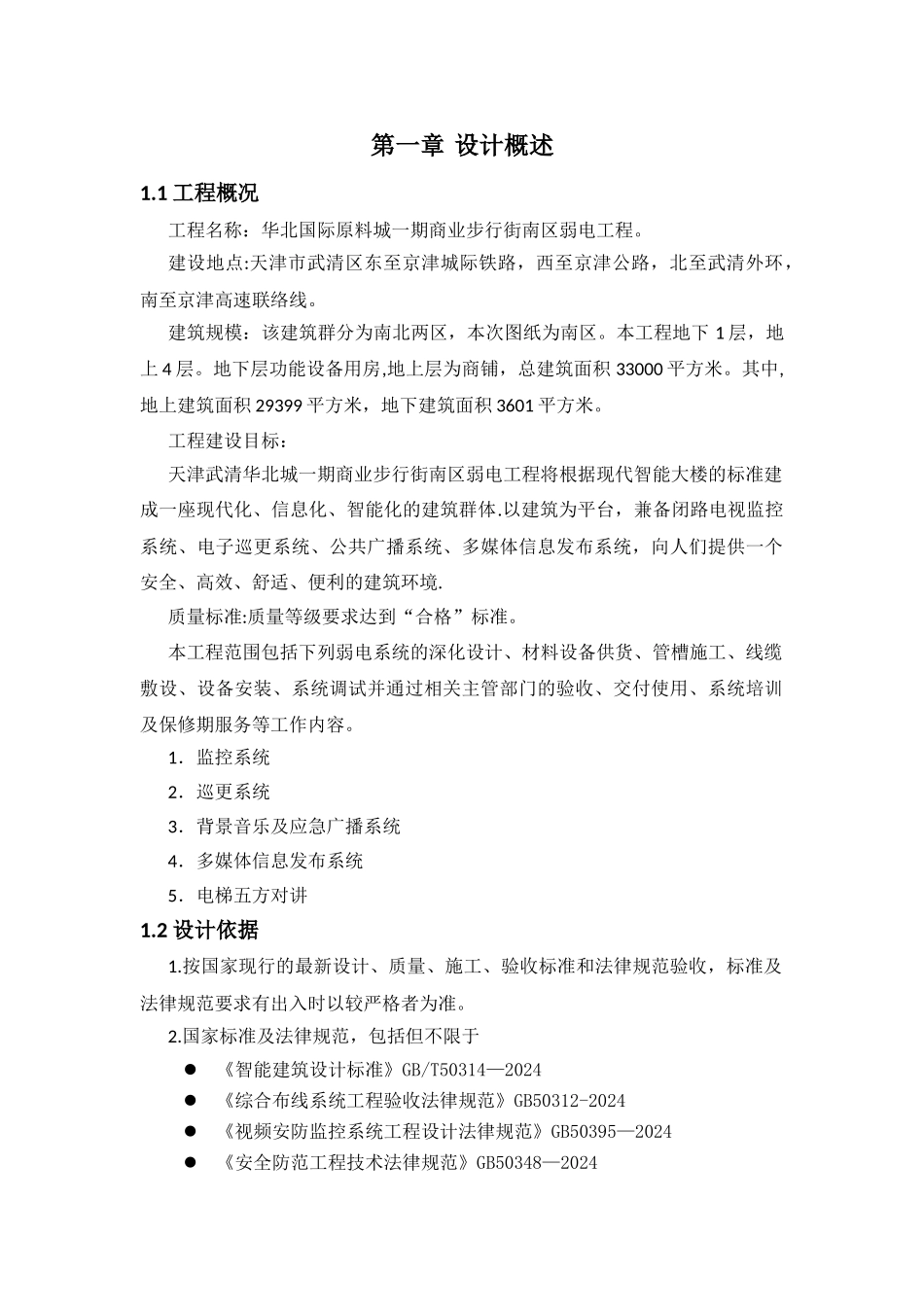

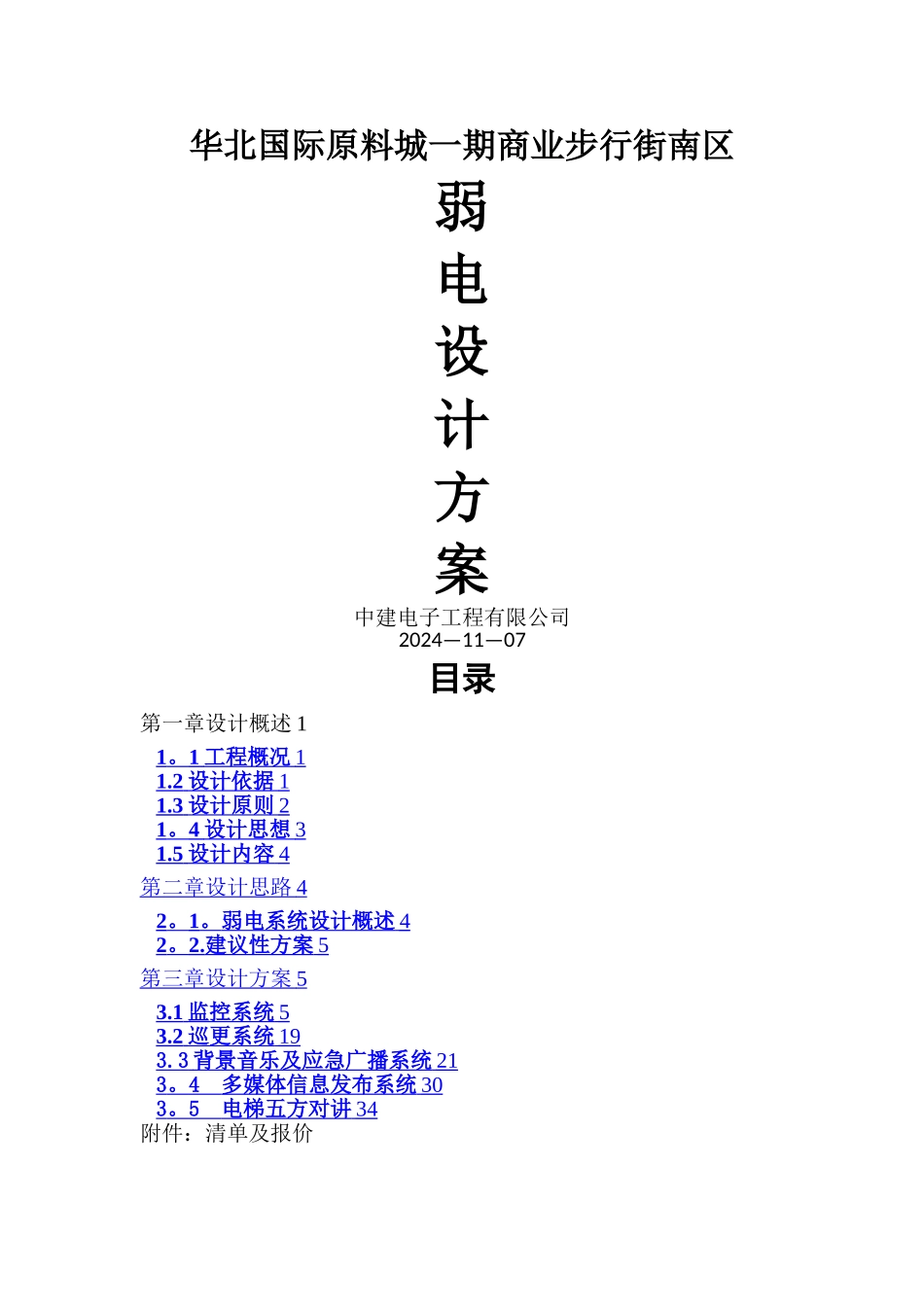

华北国际原料城一期商业步行街南区弱电设计方案中建电子工程有限公司2024—11—07目录第一章设计概述 11 。 1 工程概况 1 1.2 设计依据 1 1.3 设计原则 2 1 。 4 设计思想 3 1.5 设计内容 4 第二章设计思路 4 2 。 1 。 弱电系统设计概述 4 2 。 2. 建议性方案 5 第三章设计方案 5 3.1 监控系统 5 3.2 巡更系统 19 3.3 背景音乐及应急广播系统 21 3 。 4 多媒体信息发布系统 30 3 。 5 电梯五方对讲 34 附件：清单及报价第一章 设计概述1.1 工程概况工程名称：华北国际原料城一期商业步行街南区弱电工程。建设地点:天津市武清区东至京津城际铁路，西至京津公路，北至武清外环，南至京津高速联络线。建筑规模：该建筑群分为南北两区，本次图纸为南区。本工程地下 1 层，地上 4 层。地下层功能设备用房,地上层为商铺，总建筑面积 33000 平方米。其中,地上建筑面积 29399 平方米，地下建筑面积 3601 平方米。工程建设目标：天津武清华北城一期商业步行街南区弱电工程将根据现代智能大楼的标准建成一座现代化、信息化、智能化的建筑群体.以建筑为平台，兼备闭路电视监控系统、电子巡更系统、公共广播系统、多媒体信息发布系统，向人们提供一个安全、高效、舒适、便利的建筑环境.质量标准:质量等级要求达到“合格”标准。本工程范围包括下列弱电系统的深化设计、材料设备供货、管槽施工、线缆敷设、设备安装、系统调试并通过相关主管部门的验收、交付使用、系统培训及保修期服务等工作内容。1．监控系统2．巡更系统3．背景音乐及应急广播系统4．多媒体信息发布系统5．电梯五方对讲1.2 设计依据1.按国家现行的最新设计、质量、施工、验收标准和法律规范验收，标准及法律规范要求有出入时以较严格者为准。2.国家标准及法律规范，包括但不限于《智能建筑设计标准》GB/T50314—2024《综合布线系统工程验收法律规范》GB50312-2024《视频安防监控系统工程设计法律规范》GB50395—2024《安全防范工程技术法律规范》GB50348—2024《民用建筑电气设计法律规范》JGJl6—2024《智能建筑工程质量验收法律规范》GB50339—2024《建筑物电子信息系统防雷技术法律规范》GB50343—2024《电子设备雷击保护手册》GB7450-87《民用闭路电视监视系统工程技术法律规范》GB50198—94《30MHZ—1GHZ 声音和电视信号的电缆分配系统》 GB6510—86《民用建筑电气设计法律规范》JGJ16—20...
