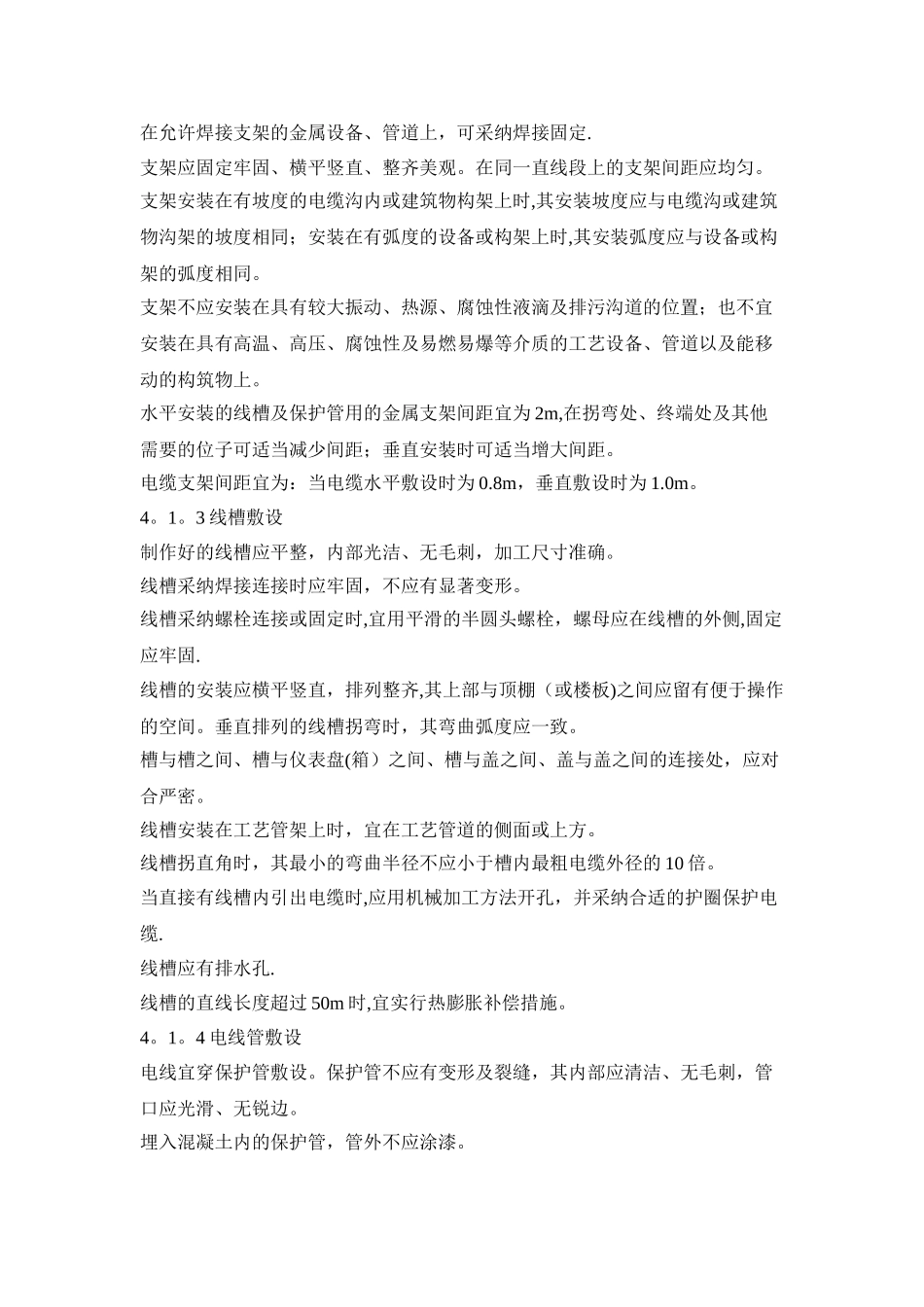

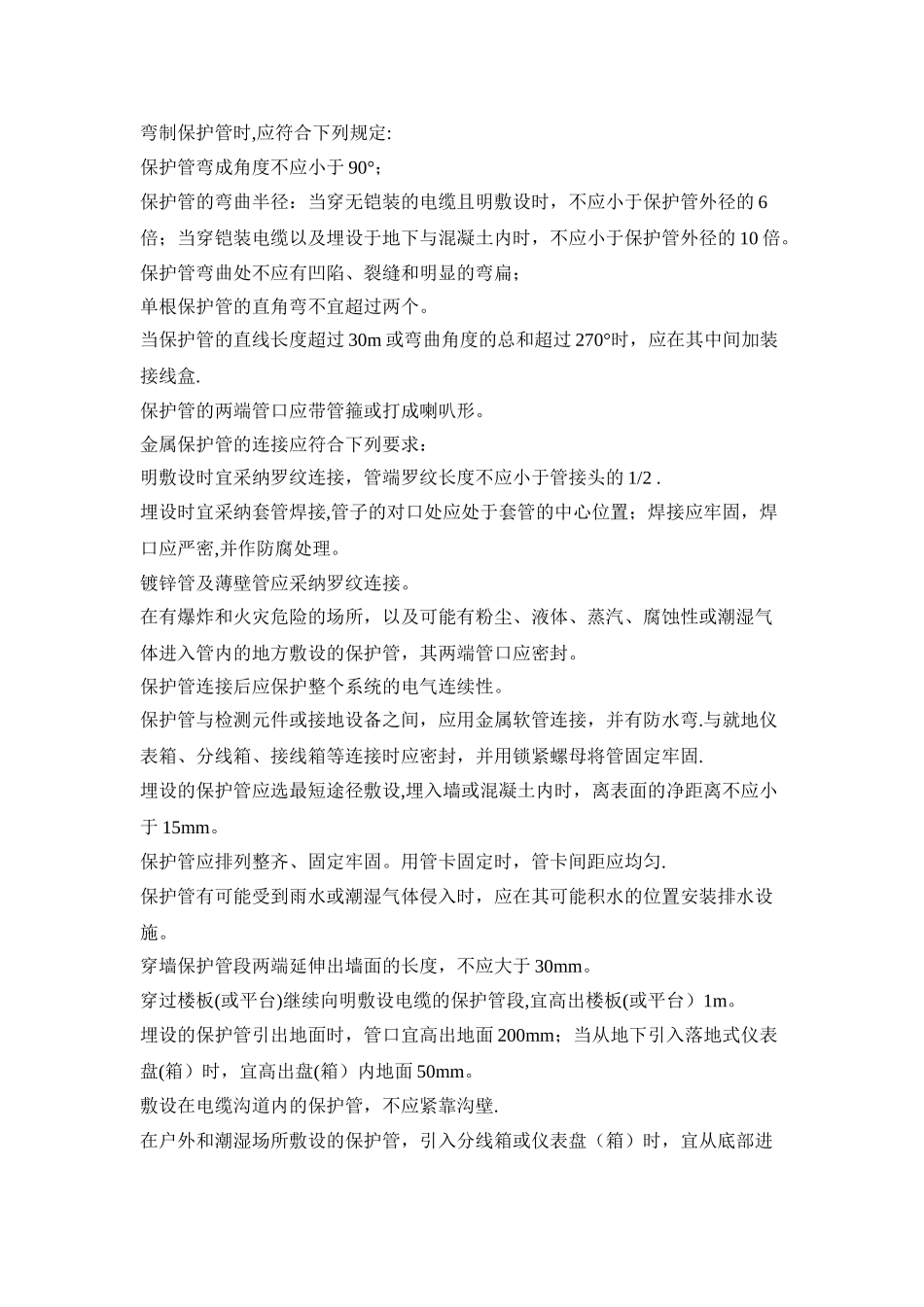

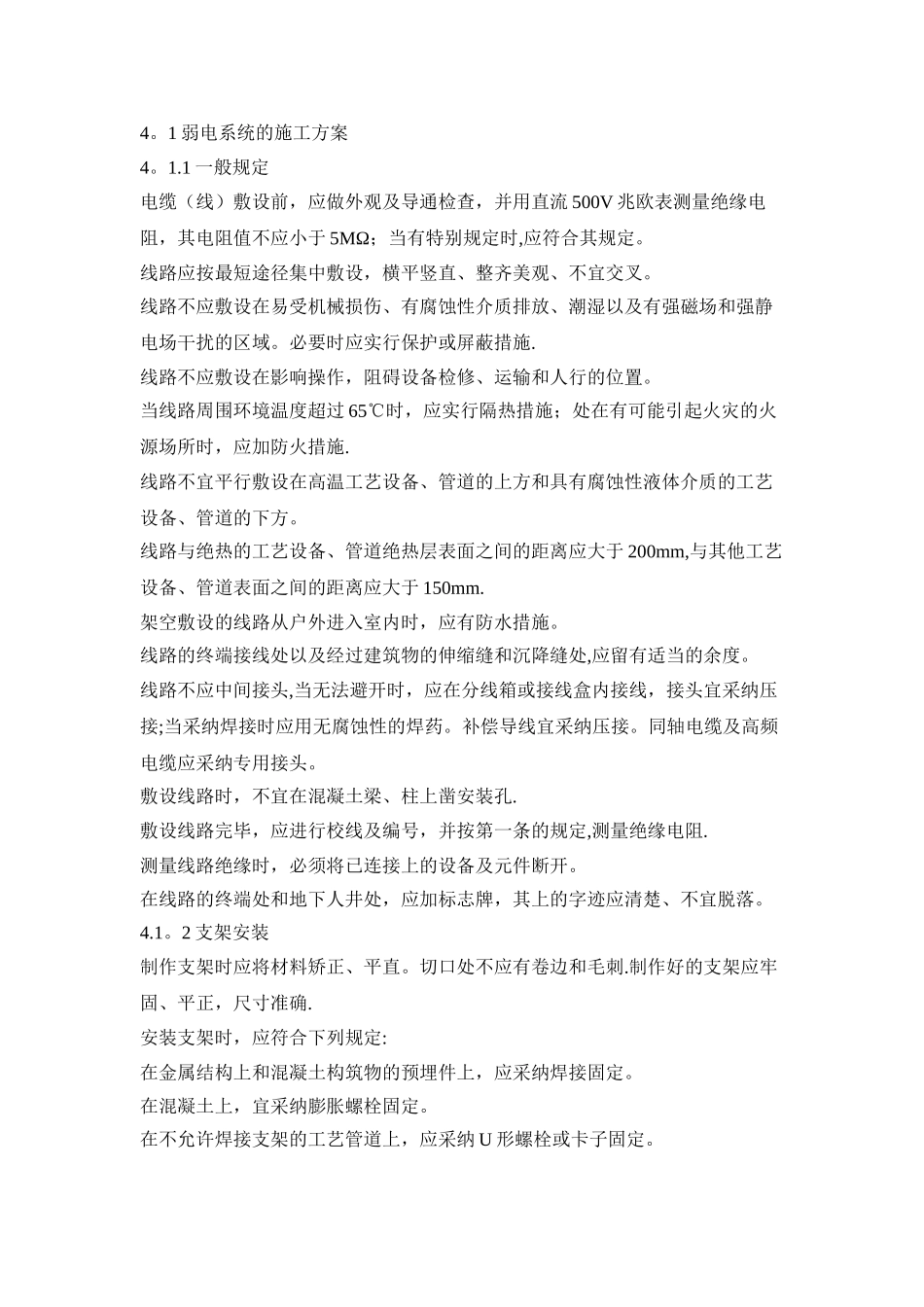

4。1 弱电系统的施工方案4。1.1 一般规定电缆（线）敷设前，应做外观及导通检查，并用直流 500V 兆欧表测量绝缘电阻，其电阻值不应小于 5MΩ；当有特别规定时,应符合其规定。线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。必要时应实行保护或屏蔽措施.线路不应敷设在影响操作，阻碍设备检修、运输和人行的位置。当线路周围环境温度超过 65℃时，应实行隔热措施；处在有可能引起火灾的火源场所时，应加防火措施.线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。线路与绝热的工艺设备、管道绝热层表面之间的距离应大于 200mm,与其他工艺设备、管道表面之间的距离应大于 150mm.架空敷设的线路从户外进入室内时，应有防水措施。线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处,应留有适当的余度。线路不应中间接头,当无法避开时，应在分线箱或接线盒内接线，接头宜采纳压接;当采纳焊接时应用无腐蚀性的焊药。补偿导线宜采纳压接。同轴电缆及高频电缆应采纳专用接头。敷设线路时，不宜在混凝土梁、柱上凿安装孔.敷设线路完毕，应进行校线及编号，并按第一条的规定,测量绝缘电阻.测量线路绝缘时，必须将已连接上的设备及元件断开。在线路的终端处和地下人井处，应加标志牌，其上的字迹应清楚、不宜脱落。4.1。2 支架安装制作支架时应将材料矫正、平直。切口处不应有卷边和毛刺.制作好的支架应牢固、平正，尺寸准确.安装支架时，应符合下列规定:在金属结构上和混凝土构筑物的预埋件上，应采纳焊接固定。在混凝土上，宜采纳膨胀螺栓固定。在不允许焊接支架的工艺管道上，应采纳 U 形螺栓或卡子固定。在允许焊接支架的金属设备、管道上，可采纳焊接固定.支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。支架安装在有坡度的电缆沟内或建筑物构架上时,其安装坡度应与电缆沟或建筑物沟架的坡度相同；安装在有弧度的设备或构架上时,其安装弧度应与设备或构架的弧度相同。支架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。水平安装的线槽及保护管用的金属支架间距宜为 2m,在拐弯处、终端处及其他需要的位子可适当减少间距；垂直安装时可适当增大间距。电缆支架间距宜...
