弱电施工方案1

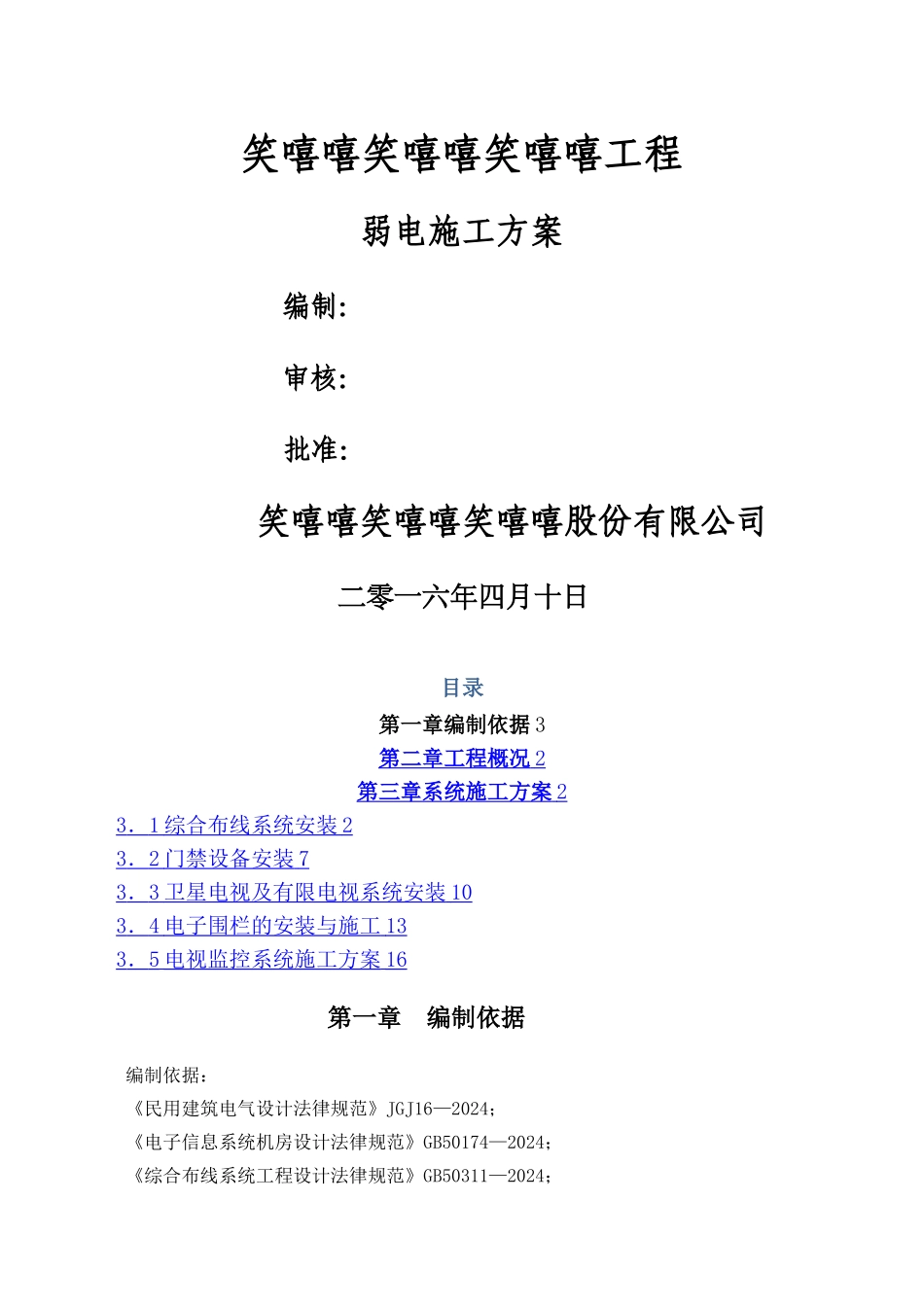

弱电施工方案1_第1页
1/19

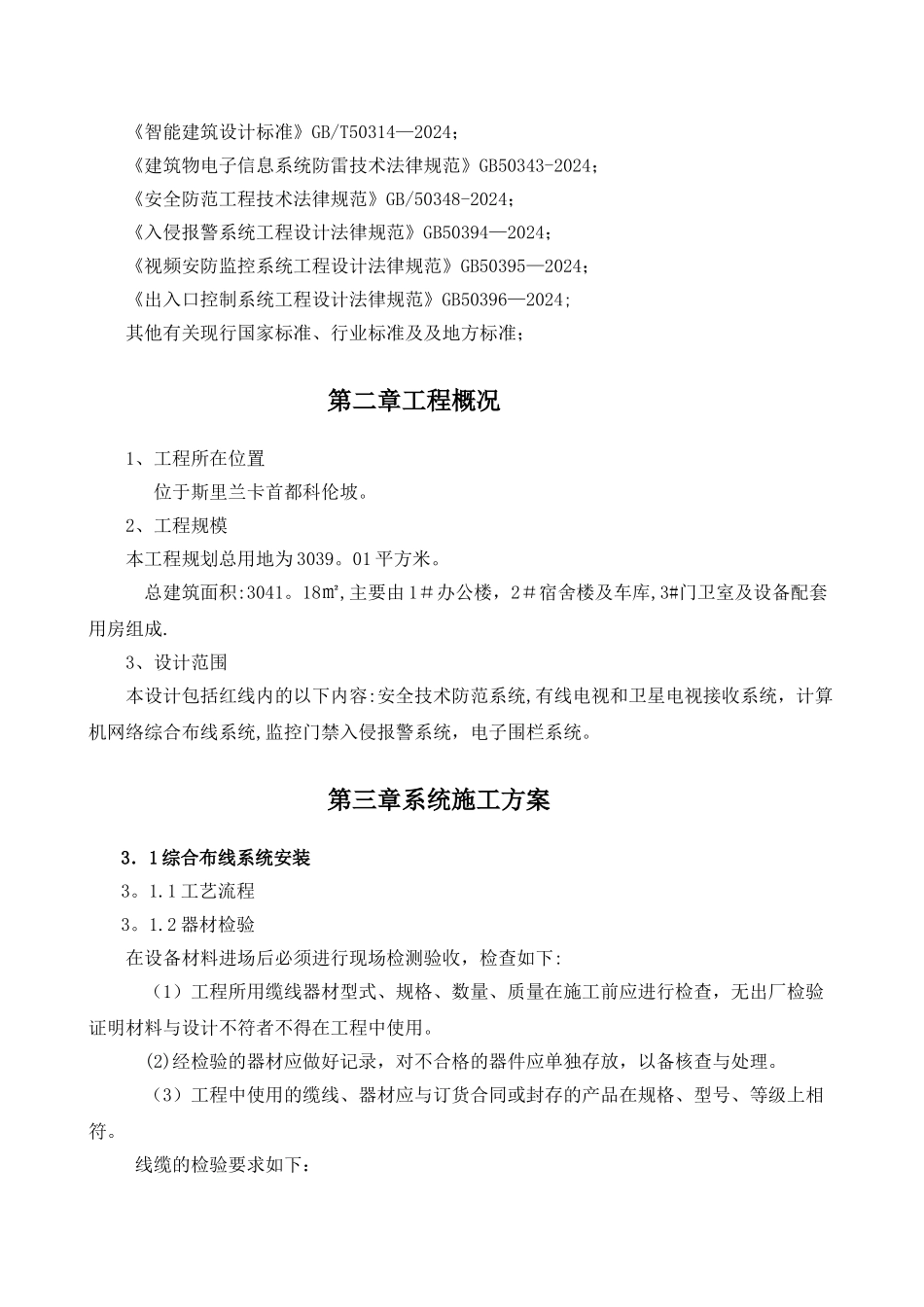

弱电施工方案1_第2页
2/19

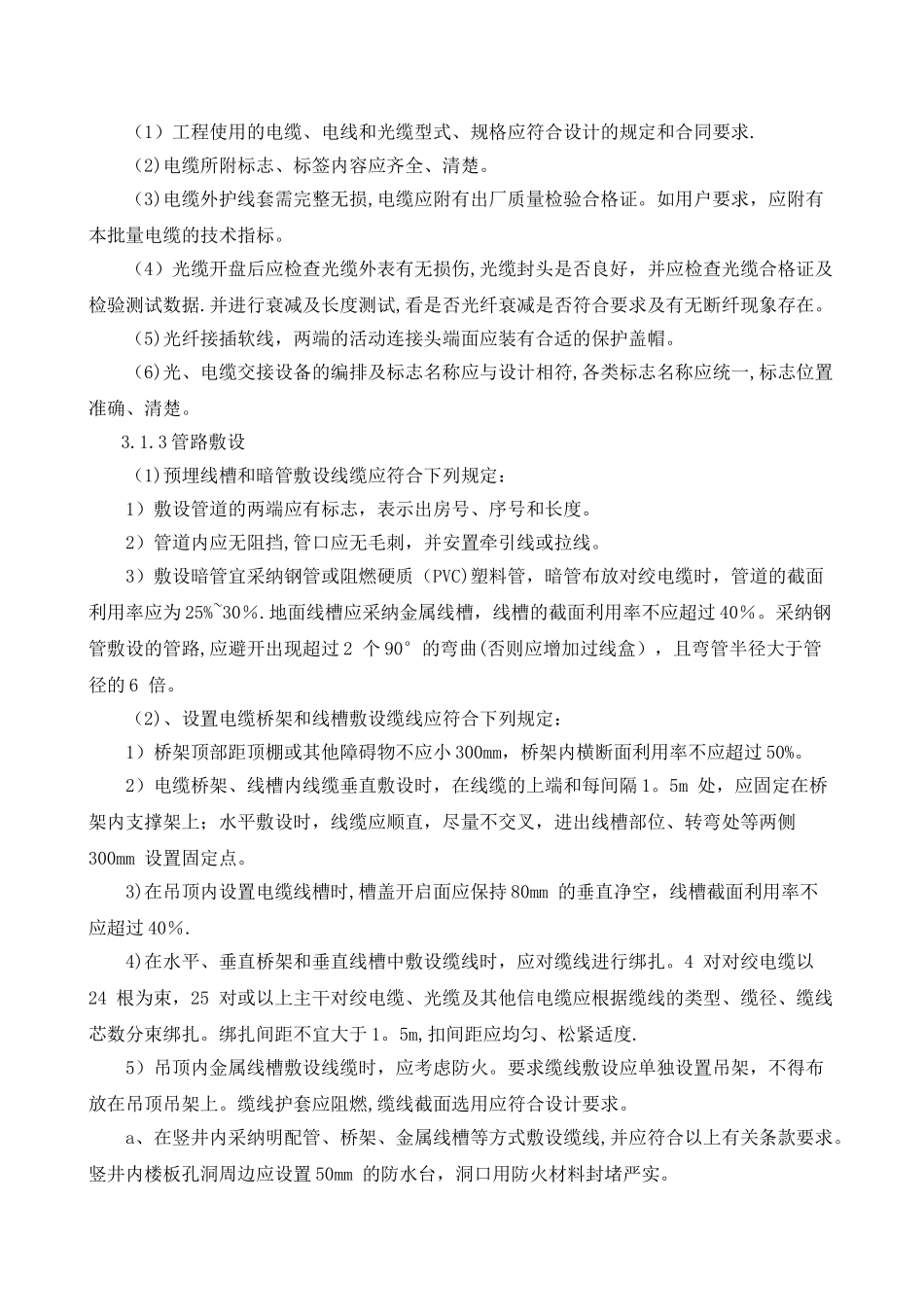

弱电施工方案1_第3页
3/19
笑嘻嘻笑嘻嘻笑嘻嘻工程弱电施工方案编制:审核:批准:笑嘻嘻笑嘻嘻笑嘻嘻股份有限公司二零一六年四月十日目录第一章编制依据 3第二章工程概况 2 第三章系统施工方案 2 3 . 1 综合布线系统安装 2 3 . 2 门禁设备安装 7 3 . 3 卫星电视及有限电视系统安装 10 3 . 4 电子围栏的安装与施工 13 3 . 5 电视监控系统施工方案 16 第一章 编制依据编制依据:《民用建筑电气设计法律规范》JGJ16—2024;《电子信息系统机房设计法律规范》GB50174—2024;《综合布线系统工程设计法律规范》GB50311—2024;《智能建筑设计标准》GB/T50314—2024;《建筑物电子信息系统防雷技术法律规范》GB50343-2024;《安全防范工程技术法律规范》GB/50348-2024;《入侵报警系统工程设计法律规范》GB50394—2024;《视频安防监控系统工程设计法律规范》GB50395—2024;《出入口控制系统工程设计法律规范》GB50396—2024;其他有关现行国家标准、行业标准及及地方标准;第二章工程概况1、工程所在位置位于斯里兰卡首都科伦坡。2、工程规模本工程规划总用地为 3039。01 平方米。 总建筑面积:3041。18㎡,主要由 1#办公楼,2#宿舍楼及车库,3#门卫室及设备配套用房组成.3、设计范围本设计包括红线内的以下内容:安全技术防范系统,有线电视和卫星电视接收系统,计算机网络综合布线系统,监控门禁入侵报警系统,电子围栏系统。第三章系统施工方案3.1 综合布线系统安装3。1.1 工艺流程3。1.2 器材检验在设备材料进场后必须进行现场检测验收,检查如下: (1)工程所用缆线器材型式、规格、数量、质量在施工前应进行检查,无出厂检验证明材料与设计不符者不得在工程中使用。 (2)经检验的器材应做好记录,对不合格的器件应单独存放,以备核查与处理。 (3)工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。 线缆的检验要求如下:(1)工程使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求.(2)电缆所附标志、标签内容应齐全、清楚。(3)电缆外护线套需完整无损,电缆应附有出厂质量检验合格证。如用户要求,应附有本批量电缆的技术指标。(4)光缆开盘后应检查光缆外表有无损伤,光缆封头是否良好,并应检查光缆合格证及检验测试数据.并进行衰减及长度测试,看是否光纤衰减是否符合要求及有无断纤现象存在。(5)光纤接插软线,两端的活动连接头端面应装有合适的保护盖帽。(6)光、电缆交接设备的编...
