弱电管线槽施工标准及要求

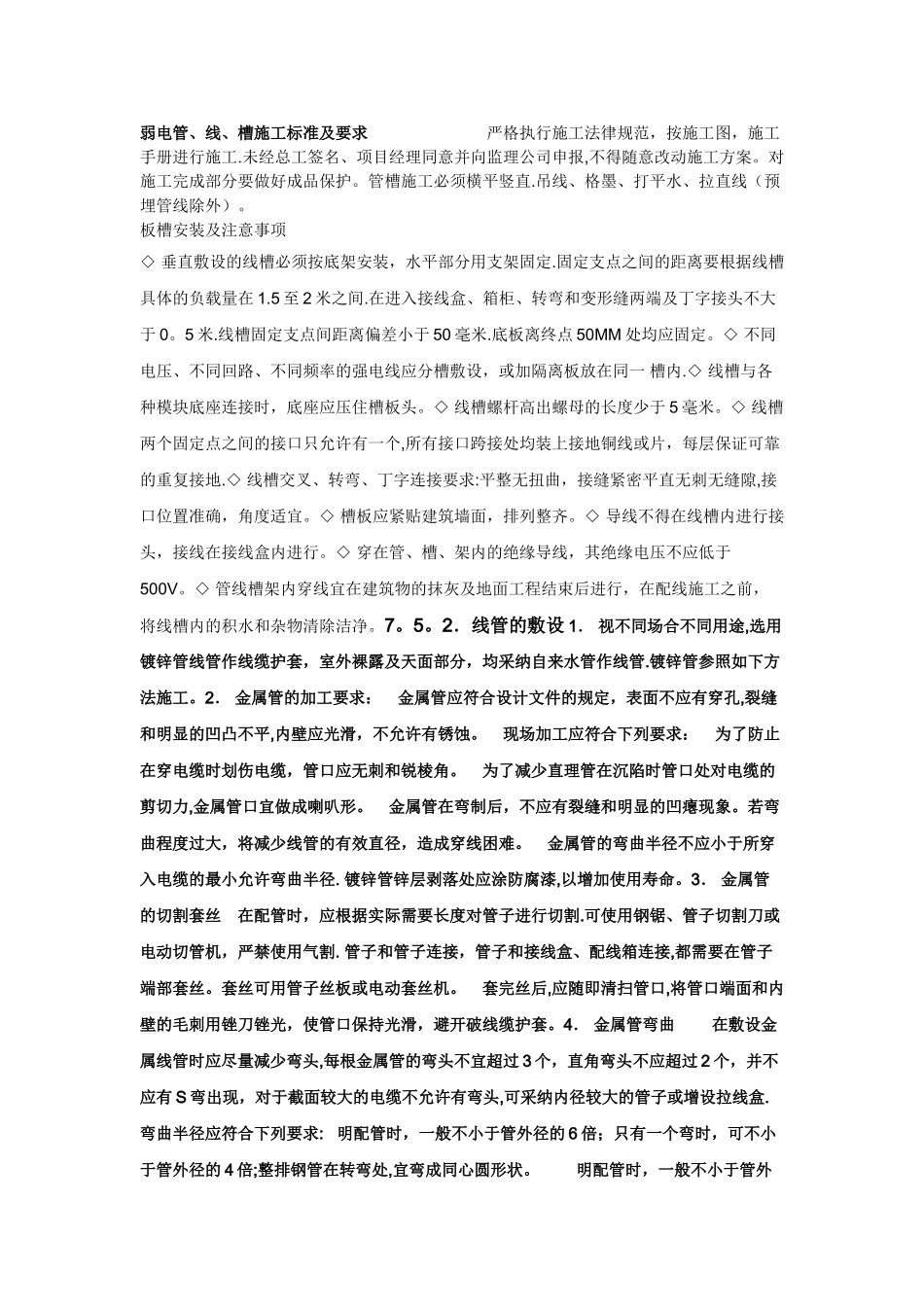

弱电管、线、槽施工标准及要求 严格执行施工法律规范，按施工图，施工手册进行施工.未经总工签名、项目经理同意并向监理公司申报,不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直.吊线、格墨、打平水、拉直线（预埋管线除外）。板槽安装及注意事项◇ 垂直敷设的线槽必须按底架安装，水平部分用支架固定.固定支点之间的距离要根据线槽具体的负载量在 1.5 至 2 米之间.在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于 0。5 米.线槽固定支点间距离偏差小于 50 毫米.底板离终点 50MM 处均应固定。◇ 不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一 槽内.◇ 线槽与各种模块底座连接时，底座应压住槽板头。◇ 线槽螺杆高出螺母的长度少于 5 毫米。◇ 线槽两个固定点之间的接口只允许有一个,所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地.◇ 线槽交叉、转弯、丁字连接要求:平整无扭曲，接缝紧密平直无刺无缝隙,接口位置准确，角度适宜。◇ 槽板应紧贴建筑墙面，排列整齐。◇ 导线不得在线槽内进行接头，接线在接线盒内进行。◇ 穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。◇ 管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除洁净。7。5。2．线管的敷设 1． 视不同场合不同用途,选用镀锌管线管作线缆护套，室外裸露及天面部分，均采纳自来水管作线管.镀锌管参照如下方法施工。2． 金属管的加工要求： 金属管应符合设计文件的规定，表面不应有穿孔,裂缝和明显的凹凸不平,内壁应光滑，不允许有锈蚀。 现场加工应符合下列要求： 为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。 为了减少直理管在沉陷时管口处对电缆的剪切力,金属管口宜做成喇叭形。 金属管在弯制后，不应有裂缝和明显的凹瘪现象。若弯曲程度过大，将减少线管的有效直径，造成穿线困难。 金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径. 镀锌管锌层剥落处应涂防腐漆,以增加使用寿命。3． 金属管的切割套丝 在配管时，应根据实际需要长度对管子进行切割.可使用钢锯、管子切割刀或电动切管机，严禁使用气割. 管子和管子连接，管子和接线盒、配线箱连接,都需要在管子端部套丝。套丝可用管子丝板或电动套丝机。 套完丝后,应随即清扫管口,将管口端面和内壁的毛刺用锉刀锉光，使管口保持光滑，避开破线缆护套。4...
