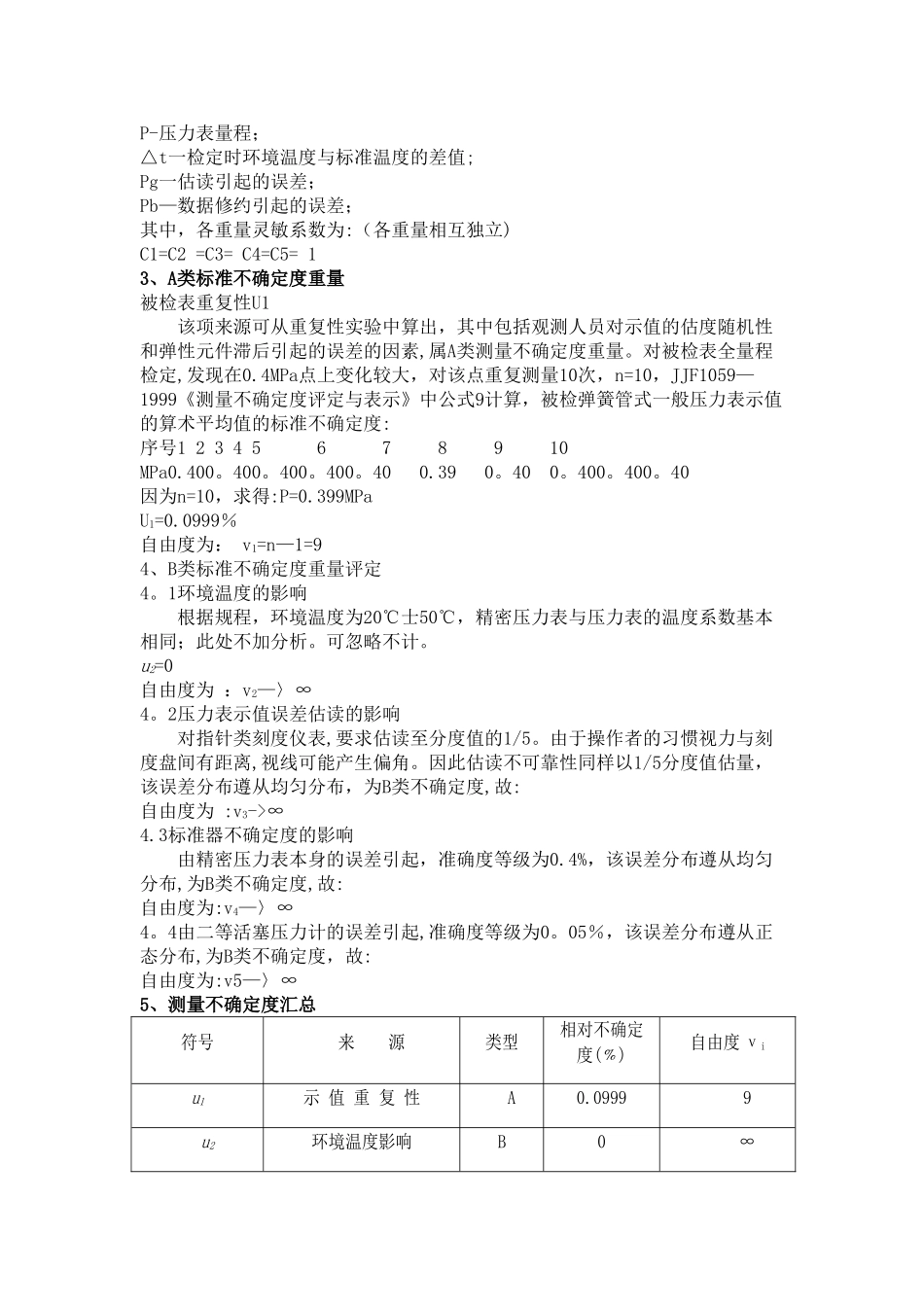

弹簧管式一般压力表、压力真空表及真空表1 概述1.1 测量依据:依据 JJG52—1999《弹簧管式一般压力表、压力真空表和真空表》检定规程。1.2 环境条件:温度 20±5℃,等温 2h 以上.相对湿度:不大于 85%压力:大气压力。1.3 测量标准:精密压力表 0—1。6MPa,准确度 0。4 级.1.4 被测对象:弹簧管式一般压力表 0-1MPa,准确度 1。6 级。1.5 测量过程:在规程规定的环境条件下,以变压器为传压介质,用直接比较法测量。在两用校验器上,将标准表安装在标准表接头处,将被测压力表安装在压力表接头处。通过手动造压泵造压。当系统达到静平衡时,根据标准表和被测压力表的读数,通过计算得到被检压力表压力示值误差的测量结果。1。6 评定结果的使用:在符合上述条件下的测量,一般可直接使用本不确定度的评定结果。2、数学模型的建立根据 JJG52-1999检定规程,压力表的示值误差可写成这种模式:δ=P1—P0(1)式中:δ—压力表示值误差;P1—某一检定点压力表示值(MPa);P0一某一检定点精密压力表示值(MPa);结合公式(1),并从标准设备、人员、环境、方法及被测对象等方面全面考虑,不确定度来源分别为:1、测量重复性的影响:在检定规程规定的检定重复性条件下,压力表多次重复测量引入的标准不确定度重量U1。2、环境条件的影响:按规程规定,其环境条件为温度20℃士50℃,虽然标准和被检表处于同一检定温度下,但二者的线膨胀系数有差别,因此该项标准不确定度重量为U2,3、压力表示值误差估读的影响:对于压力表要求估读至分度值的1/5,设该项标准不确定度重量为U34、精密压力表有误差的影响:在检定规程规定的条件下精密压力表引入的B类不确定度重量为U4和二等活塞压力计引入的B类不确定度重量U5。考虑以上因素对测量不确定度的影响:则公式(1)可变为:U=P1士 ( kP△t+△Pb+△Pg)-P0(2)式中:k—压力表温度影响系数(取0。0004);P-压力表量程;△t一检定时环境温度与标准温度的差值;Pg一估读引起的误差;Pb—数据修约引起的误差;其中,各重量灵敏系数为:(各重量相互独立)C1=C2 =C3= C4=C5= 13、A类标准不确定度重量被检表重复性U1该项来源可从重复性实验中算出,其中包括观测人员对示值的估度随机性和弹性元件滞后引起的误差的因素,属A类测量不确定度重量。对被检表全量程检定,发现在0.4MPa点上变化较大,对该点重复测量10次,n=10,JJF1059—1999《测量不确定度评定与表示》中公式9计算,被检弹簧管式一般压力表示值的算术平...
