彩钢瓦棚搭建施工方案

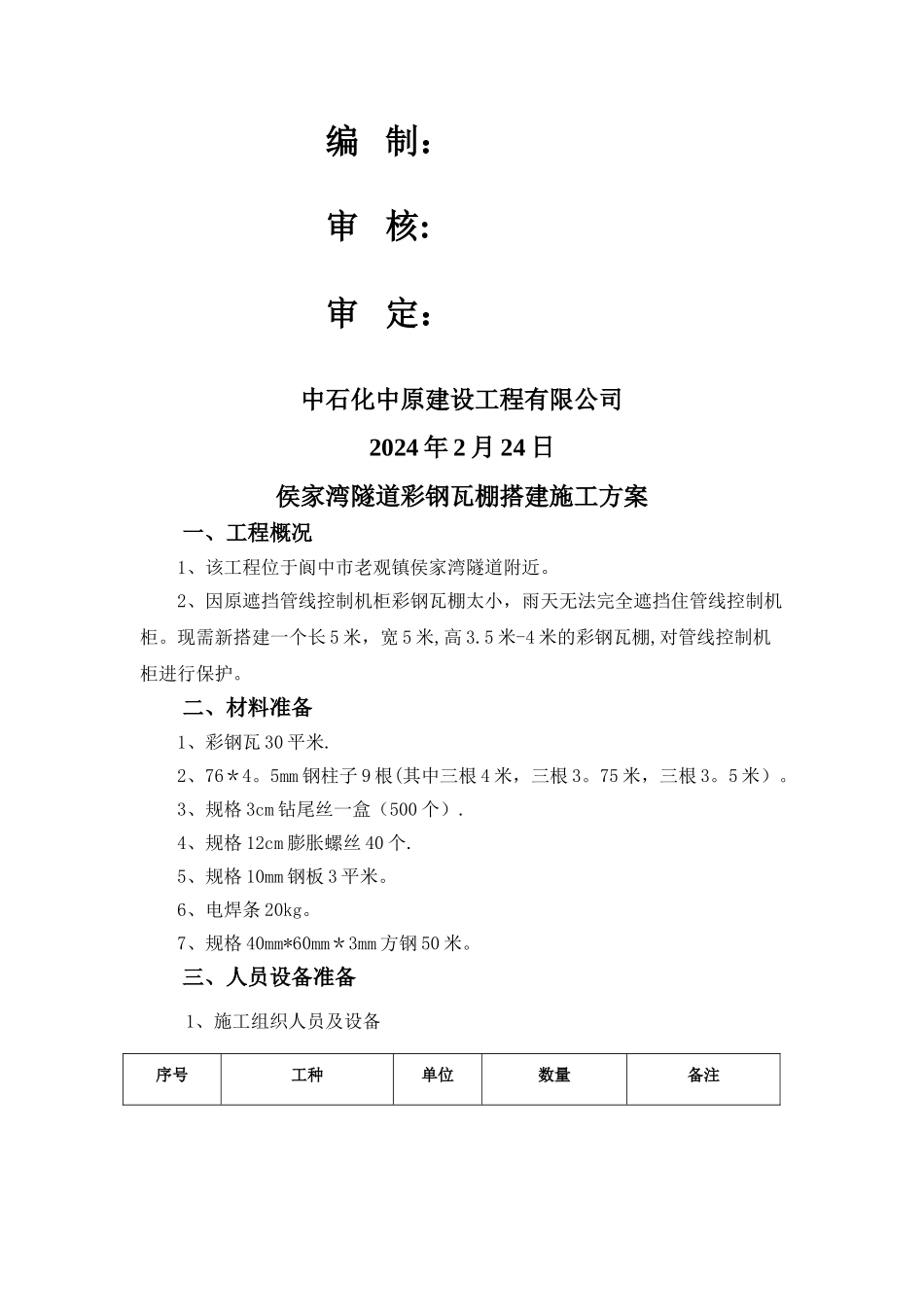

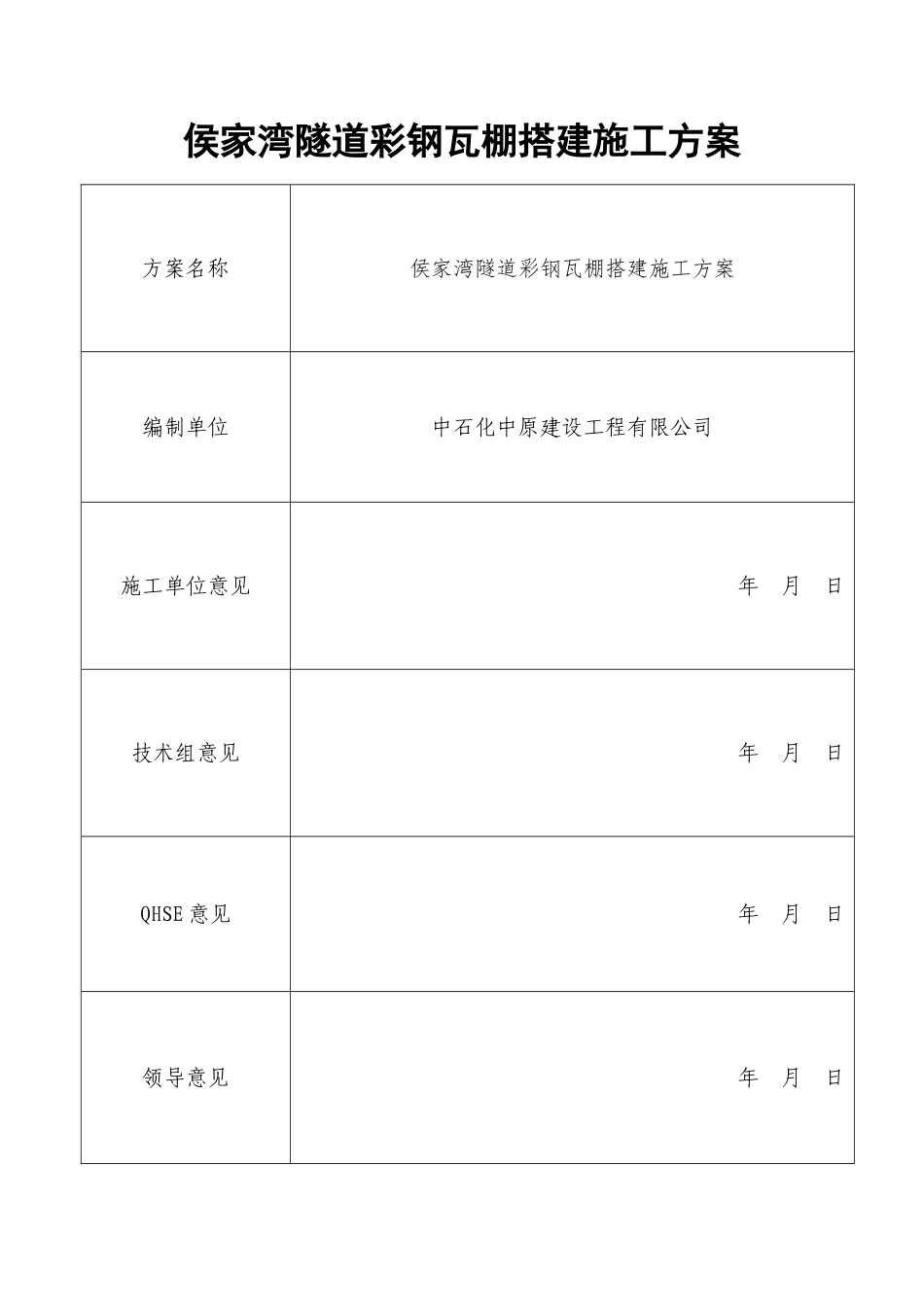

施工方案审查表侯家湾隧道彩钢瓦棚搭建施工方案方案名称侯家湾隧道彩钢瓦棚搭建施工方案编制单位中石化中原建设工程有限公司施工单位意见年 月 日技术组意见年 月 日QHSE 意见年 月 日领导意见 年 月 日编 制：审 核:审 定：中石化中原建设工程有限公司2024 年 2 月 24 日侯家湾隧道彩钢瓦棚搭建施工方案一、工程概况1、该工程位于阆中市老观镇侯家湾隧道附近。2、因原遮挡管线控制机柜彩钢瓦棚太小，雨天无法完全遮挡住管线控制机柜。现需新搭建一个长 5 米，宽 5 米,高 3.5 米-4 米的彩钢瓦棚,对管线控制机柜进行保护。二、材料准备1、彩钢瓦 30 平米.2、76＊4。5mm 钢柱子 9 根(其中三根 4 米，三根 3。75 米，三根 3。5 米）。3、规格 3cm 钻尾丝一盒（500 个）.4、规格 12cm 膨胀螺丝 40 个.5、规格 10mm 钢板 3 平米。6、电焊条 20kg。7、规格 40mm*60mm＊3mm 方钢 50 米。三、人员设备准备1、施工组织人员及设备序号工种单位数量备注1经理人12安全员人13技术员人14材料员人15质检员人16电焊工人37普工人2设备明细1电焊机台12发电机台13切割机台14电镐台15氧气瓶16乙炔瓶17砂轮片包2四、施工准备1、双排车将上述材料、设备拉运至现场。2、拉运至施工场地的彩钢瓦重叠堆放，并加盖雨布，假如雨水较大受潮，必须将其中的板立即分开,用干部擦去表面的湿气，然后将板叠起，保持空气流通，使表面干燥。五、施工工艺及方法1、用切割机把钢板切成 25cm*25cm 的 9 个小块。2、用氧气乙炔在小块钢板四周均匀切割四个小圆孔,大小和膨胀螺丝匹配。3、用电焊机将 9 根钢柱分别焊接到和 9 块钢板的正中间备用。4、以控制机柜为中心，在周围 5m＊5m 的正方形区域内均匀确定 9 个点,用电锤在确定的 9 个点分别钻四个和小块钢板上圆孔匹配的眼。5、用膨胀丝将 9 根焊有小钢板的钢柱分别固定在控制机柜周围的 9 个点。6、用切割机将准备的方钢切割 9 段，长度均为 5 米.7、用电焊机将切好的方钢焊接成 5m＊5m 的网状。8、将焊好的网状方钢用吊车吊到立好的钢柱顶端,用电焊机将网状方钢与钢柱顶端焊接到一起.9、用吊车将彩钢瓦逐块吊到网状方钢上，用钻尾丝将彩钢瓦固定到方钢上，直到覆盖完全.六、安全措施1、施工负责人应对工程的高空作业安全技术负责，并建立相应的责任制。施工前,应进行安全技术教育及交底,落实所有安全技术措施及安全防护用品，未经落实不得进行施工,高空作...
