循环水泵安装方案设计

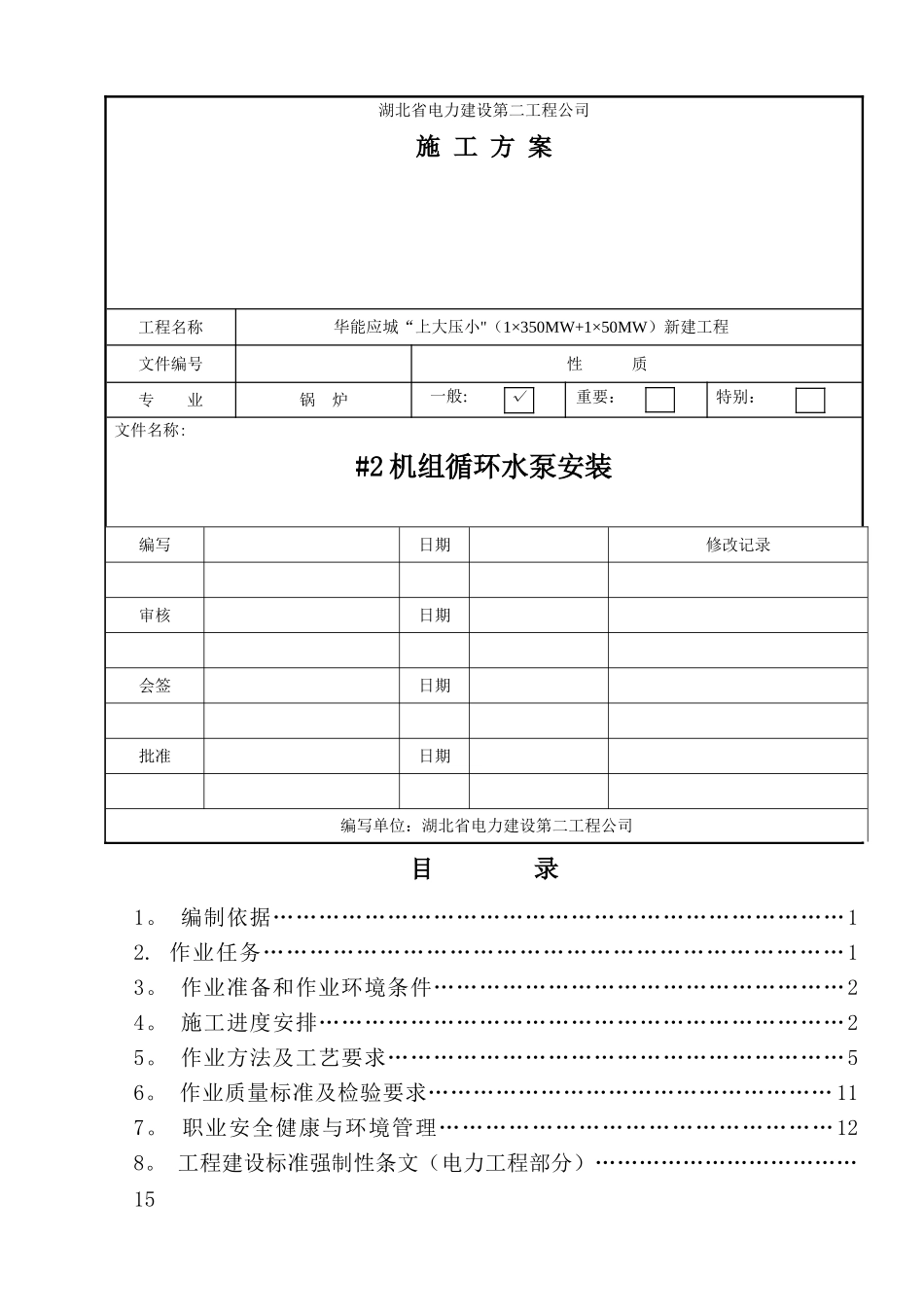

循环水泵安装方案设计_第1页
1/13

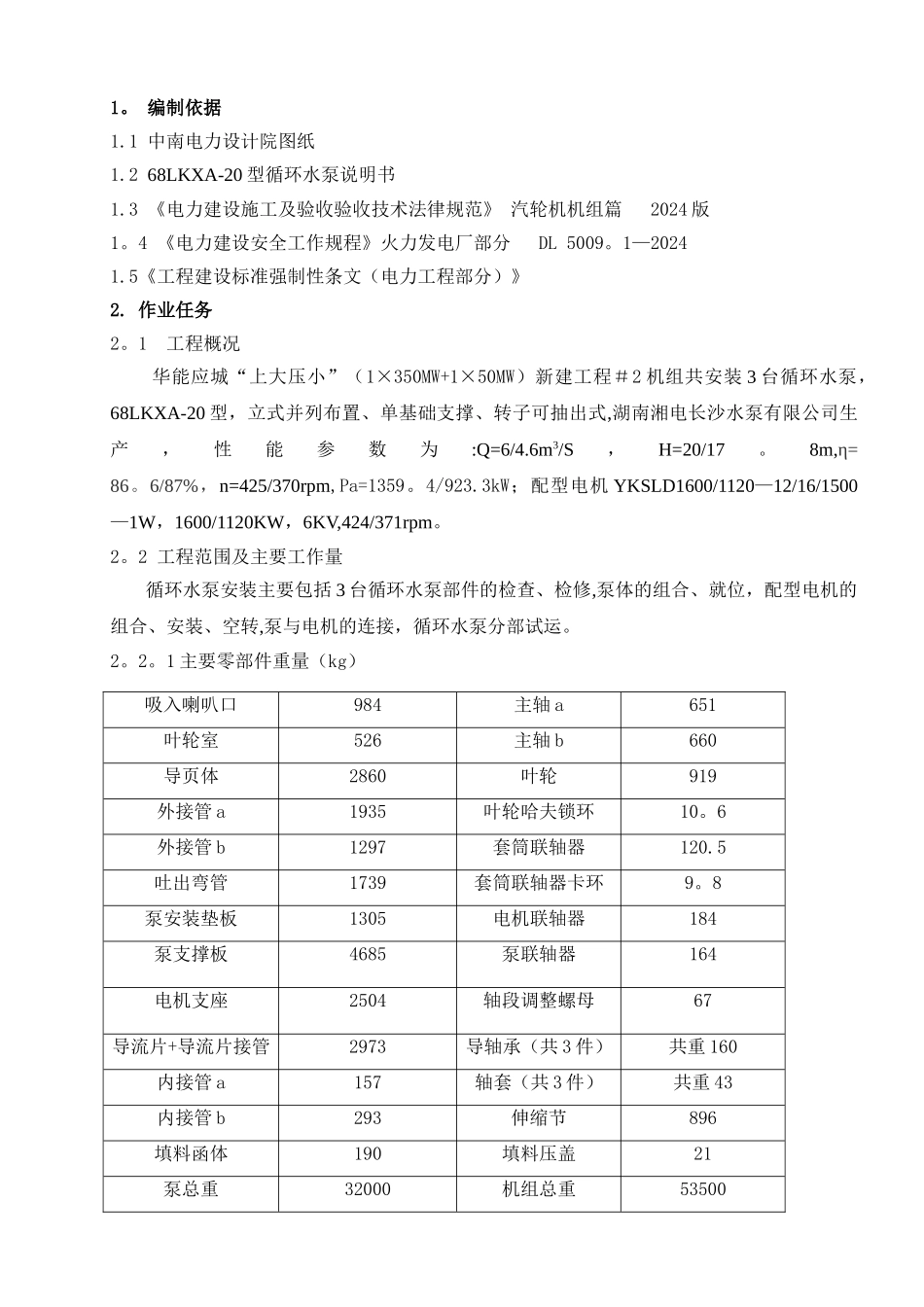

循环水泵安装方案设计_第2页
2/13

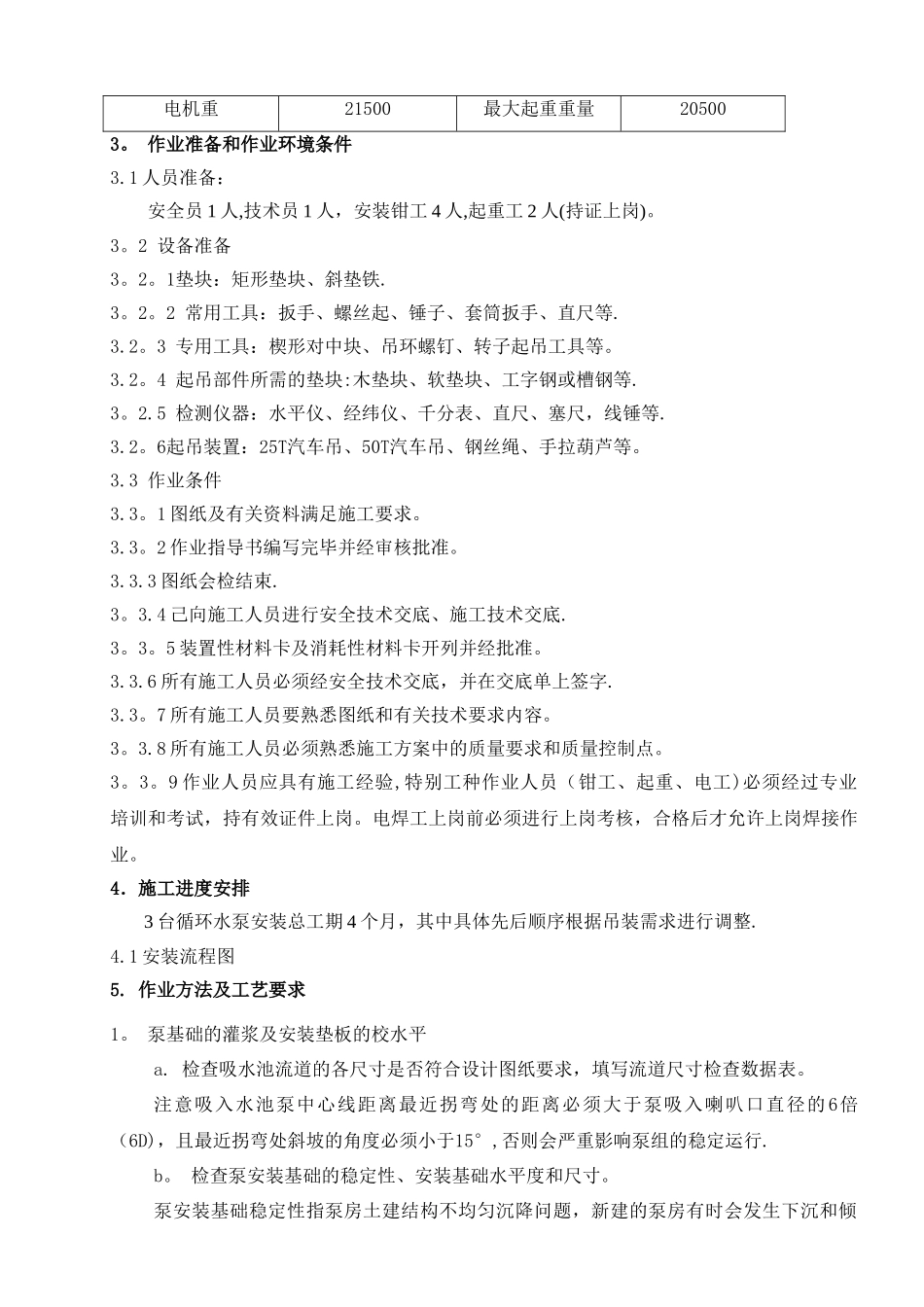

循环水泵安装方案设计_第3页
3/13
湖北省电力建设第二工程公司施 工 方 案工程名称华能应城“上大压小"(1×350MW+1×50MW)新建工程文件编号性 质专 业锅 炉文件名称:#2 机组循环水泵安装目 录1。 编制依据…………………………………………………………………12. 作业任务…………………………………………………………………13。 作业准备和作业环境条件………………………………………………24。 施工进度安排……………………………………………………………25。 作业方法及工艺要求……………………………………………………56。 作业质量标准及检验要求……………………………………………… 117。 职业安全健康与环境管理……………………………………………128。 工程建设标准强制性条文(电力工程部分)……………………………… 15√一般:重要:特别:编写日期修改记录审核日期会签日期批准日期编写单位:湖北省电力建设第二工程公司1。 编制依据1.1 中南电力设计院图纸1.2 68LKXA-20 型循环水泵说明书1.3 《电力建设施工及验收验收技术法律规范》 汽轮机机组篇 2024 版1。4 《电力建设安全工作规程》火力发电厂部分 DL 5009。1—20241.5《工程建设标准强制性条文(电力工程部分)》2. 作业任务2。1 工程概况 华能应城“上大压小”(1×350MW+1×50MW)新建工程#2 机组共安装 3 台循环水泵,68LKXA-20 型,立式并列布置、单基础支撑、转子可抽出式,湖南湘电长沙水泵有限公司生产,性能参数为:Q=6/4.6m3/S,H=20/17。8m,η= 86。6/87%,n=425/370rpm,Pa=1359。4/923.3kW;配型电机 YKSLD1600/1120—12/16/1500—1W,1600/1120KW,6KV,424/371rpm。2。2 工程范围及主要工作量循环水泵安装主要包括 3 台循环水泵部件的检查、检修,泵体的组合、就位,配型电机的组合、安装、空转,泵与电机的连接,循环水泵分部试运。2。2。1 主要零部件重量(kg)吸入喇叭口984主轴 a651叶轮室526主轴 b660导页体2860叶轮919外接管 a1935叶轮哈夫锁环10。6外接管 b1297套筒联轴器120.5吐出弯管1739套筒联轴器卡环9。8泵安装垫板1305电机联轴器184泵支撑板4685泵联轴器164电机支座2504轴段调整螺母67导流片+导流片接管2973导轴承(共 3 件)共重 160内接管 a157轴套(共 3 件)共重 43内接管 b293伸缩节896填料函体190填料压盖21泵总重32000机组总重53500电机重21500最大起重重量205003。 作业准备和作业环境条件3.1 人员准备:安...
