悬挑式卸料平台施工方案41221VIP专享

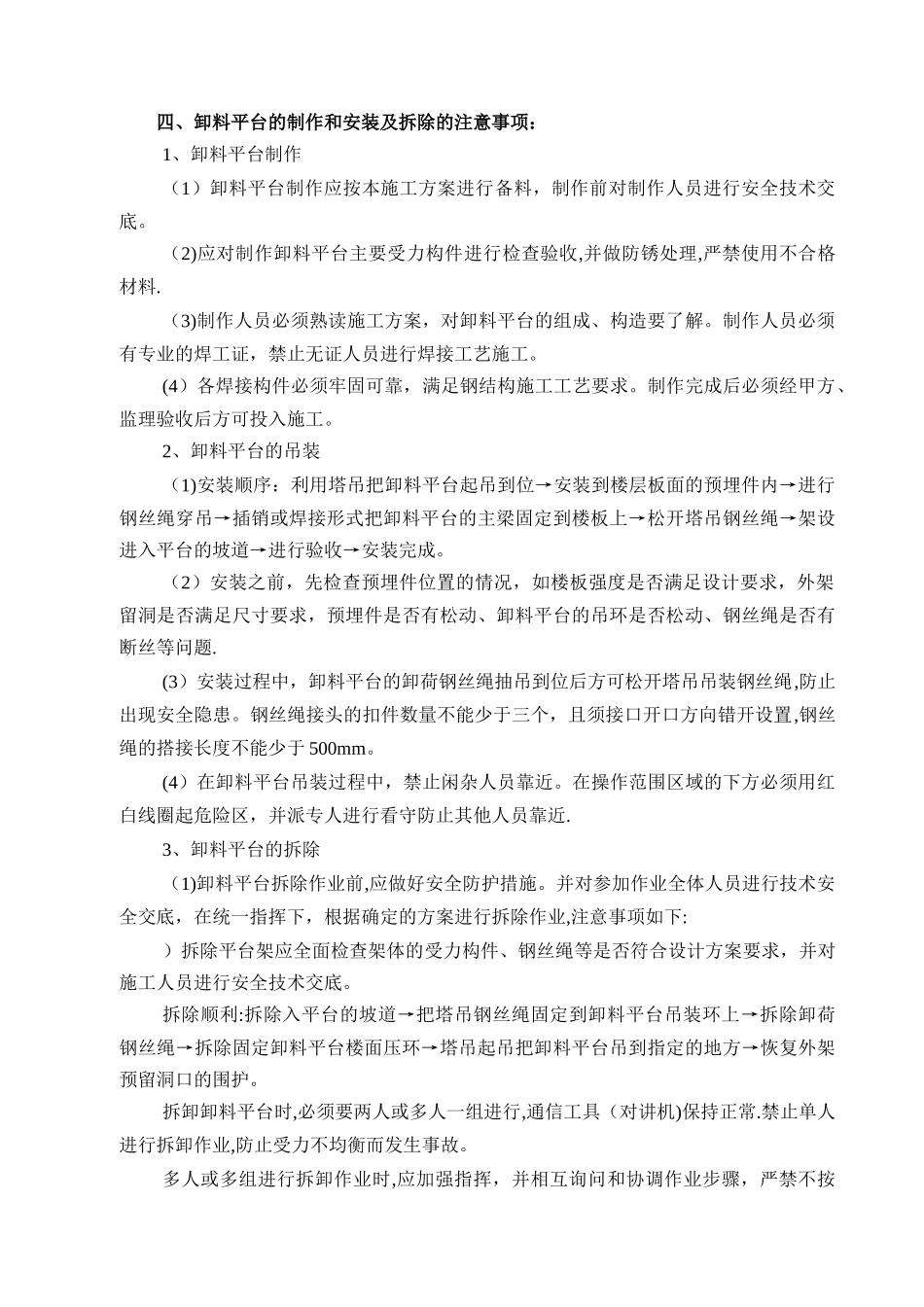

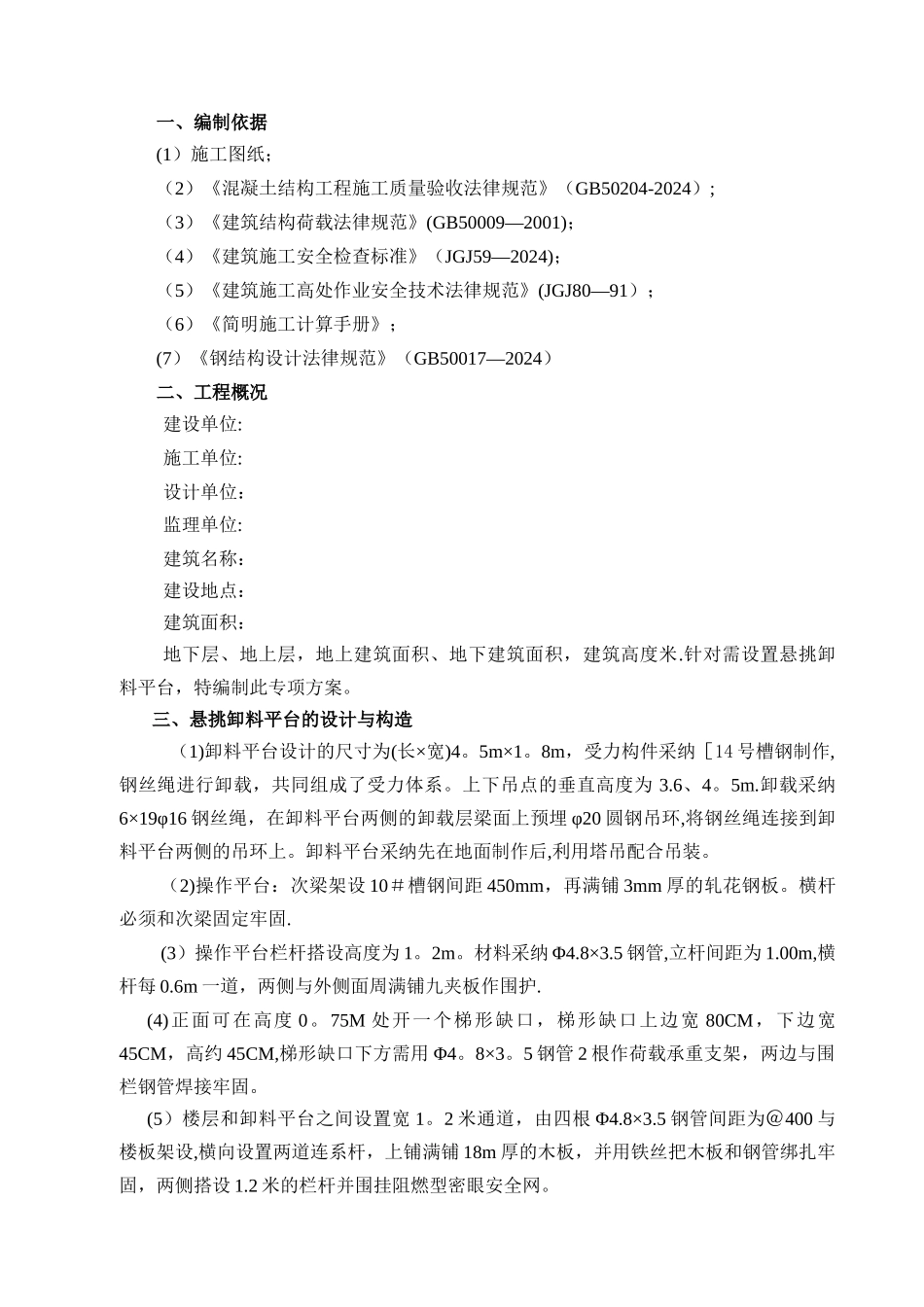

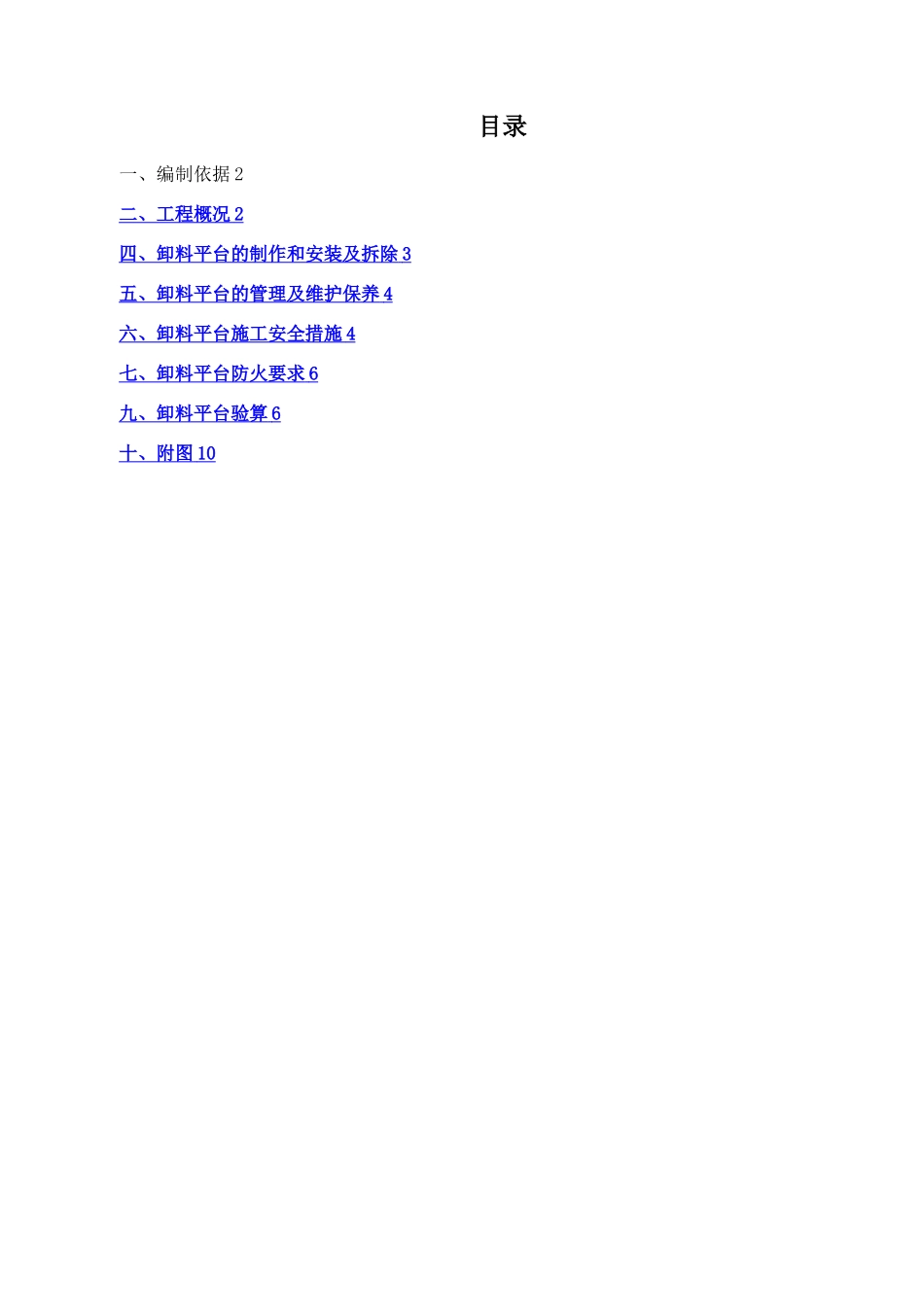

目录一、编制依据 2二、工程概况 2 四、卸料平台的制作和安装及拆除 3 五、卸料平台的管理及维护保养 4 六、卸料平台施工安全措施 4 七、卸料平台防火要求 6 九、卸料平台验算 6 十、附图 10 一、编制依据(1）施工图纸；（2）《混凝土结构工程施工质量验收法律规范》（GB50204-2024）;（3）《建筑结构荷载法律规范》(GB50009—2001)；（4）《建筑施工安全检查标准》（JGJ59—2024)；（5）《建筑施工高处作业安全技术法律规范》(JGJ80—91）；（6）《简明施工计算手册》；(7）《钢结构设计法律规范》（GB50017—2024）二、工程概况建设单位: 施工单位:设计单位： 监理单位:建筑名称：建设地点：建筑面积：地下层、地上层，地上建筑面积、地下建筑面积，建筑高度米.针对需设置悬挑卸料平台，特编制此专项方案。三、悬挑卸料平台的设计与构造（1)卸料平台设计的尺寸为(长×宽)4。5m×1。8m，受力构件采纳［14 号槽钢制作,钢丝绳进行卸载，共同组成了受力体系。上下吊点的垂直高度为 3.6、4。5m.卸载采纳6×19φ16 钢丝绳，在卸料平台两侧的卸载层梁面上预埋 φ20 圆钢吊环,将钢丝绳连接到卸料平台两侧的吊环上。卸料平台采纳先在地面制作后,利用塔吊配合吊装。（2)操作平台：次梁架设 10＃槽钢间距 450mm，再满铺 3mm 厚的轧花钢板。横杆必须和次梁固定牢固.(3）操作平台栏杆搭设高度为 1。2m。材料采纳 Φ4.8×3.5 钢管,立杆间距为 1.00m,横杆每 0.6m 一道，两侧与外侧面周满铺九夹板作围护.(4)正面可在高度 0。75M 处开一个梯形缺口，梯形缺口上边宽 80CM，下边宽45CM，高约 45CM,梯形缺口下方需用 Φ4。8×3。5 钢管 2 根作荷载承重支架，两边与围栏钢管焊接牢固。(5）楼层和卸料平台之间设置宽 1。2 米通道，由四根 Φ4.8×3.5 钢管间距为＠400 与楼板架设,横向设置两道连系杆，上铺满铺 18m 厚的木板，并用铁丝把木板和钢管绑扎牢固，两侧搭设 1.2 米的栏杆并围挂阻燃型密眼安全网。四、卸料平台的制作和安装及拆除的注意事项：1、卸料平台制作（1）卸料平台制作应按本施工方案进行备料，制作前对制作人员进行安全技术交底。（2)应对制作卸料平台主要受力构件进行检查验收,并做防锈处理,严禁使用不合格材料.（3)制作人员必须熟读施工方案，对卸料平台的组成、构造要了解。制作人员必须有专业的焊工证，禁止无证人员进行焊接工艺施工。(4）各焊接构件必须牢固可靠，满足钢结构施工工艺要求。制...
