悬挑式硬防护施工方案

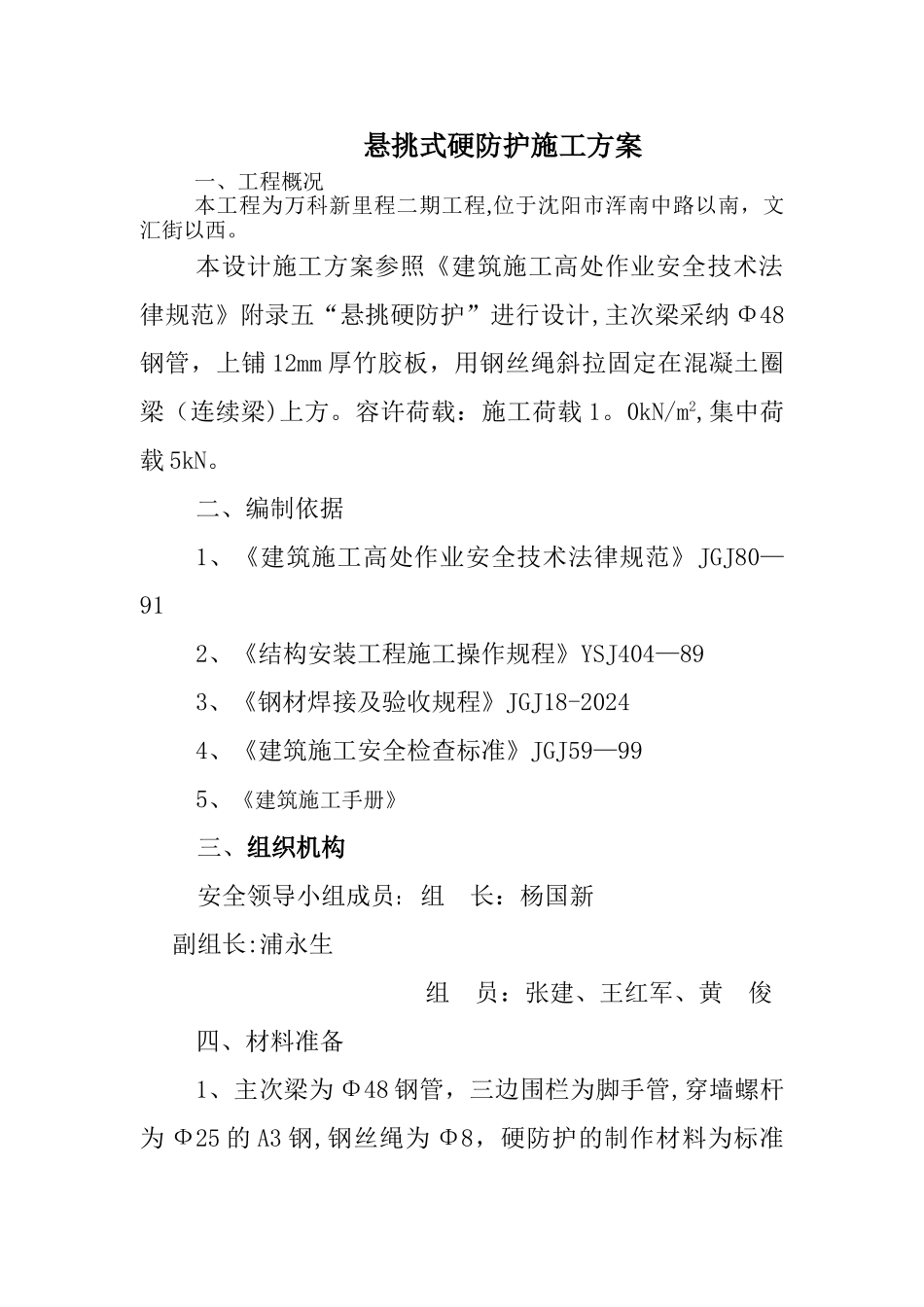

悬挑式硬防护施工方案_第1页
1/5

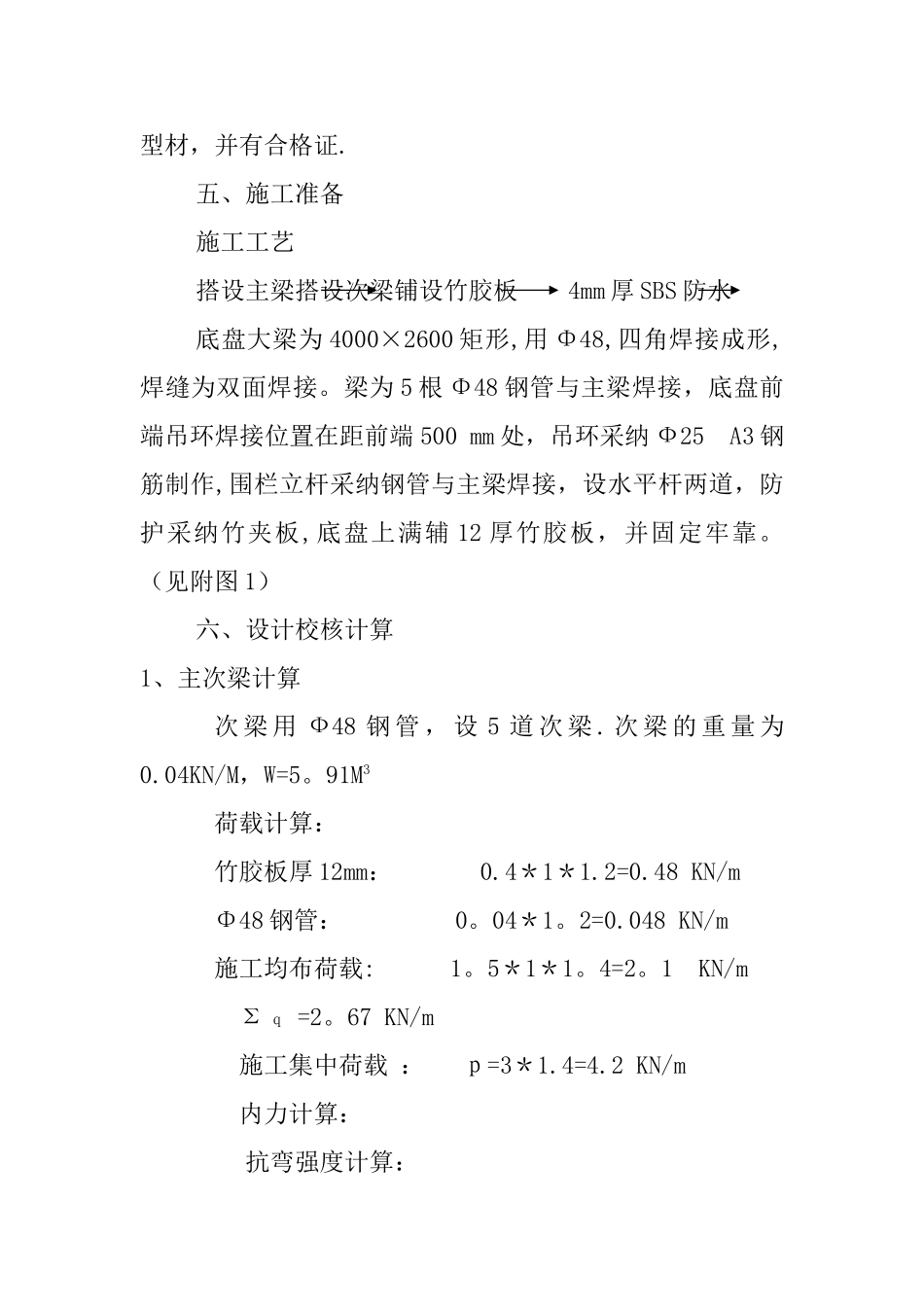

悬挑式硬防护施工方案_第2页
2/5

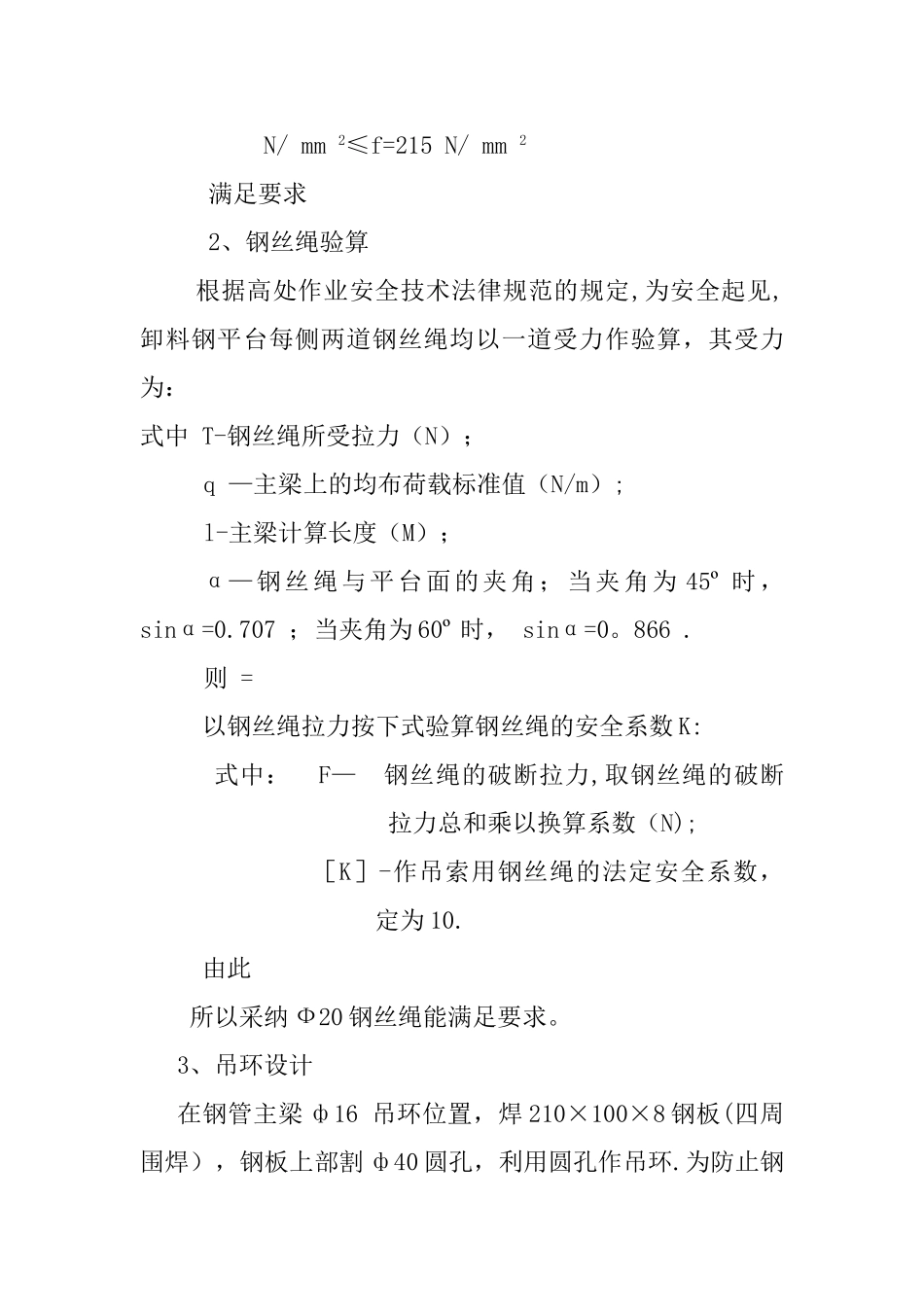

悬挑式硬防护施工方案_第3页
3/5
悬挑式硬防护施工方案一、工程概况本工程为万科新里程二期工程,位于沈阳市浑南中路以南,文汇街以西。本设计施工方案参照《建筑施工高处作业安全技术法律规范》附录五“悬挑硬防护”进行设计,主次梁采纳 Φ48钢管,上铺 12mm 厚竹胶板,用钢丝绳斜拉固定在混凝土圈梁(连续梁)上方。容许荷载:施工荷载 1。0kN/m2,集中荷载 5kN。二、编制依据1、《建筑施工高处作业安全技术法律规范》JGJ80—912、《结构安装工程施工操作规程》YSJ404—893、《钢材焊接及验收规程》JGJ18-20244、《建筑施工安全检查标准》JGJ59—995、《建筑施工手册》三、组织机构安全领导小组成员: 组 长:杨国新副组长:浦永生组 员:张建、王红军、黄 俊四、材料准备1、主次梁为 Φ48 钢管,三边围栏为脚手管,穿墙螺杆为 Ф25 的 A3 钢,钢丝绳为 Φ8,硬防护的制作材料为标准型材,并有合格证.五、施工准备施工工艺搭设主梁搭设次梁铺设竹胶板 4mm 厚 SBS 防水底盘大梁为 4000×2600 矩形,用 Φ48,四角焊接成形,焊缝为双面焊接。梁为 5 根 Φ48 钢管与主梁焊接,底盘前端吊环焊接位置在距前端 500 mm 处,吊环采纳 Ф25 A3 钢筋制作,围栏立杆采纳钢管与主梁焊接,设水平杆两道,防护采纳竹夹板,底盘上满辅 12 厚竹胶板,并固定牢靠。 (见附图 1)六、设计校核计算1、主次梁计算次 梁 用 Ф48 钢 管 , 设 5 道 次 梁 . 次 梁 的 重 量 为0.04KN/M,W=5。91M3荷载计算:竹胶板厚 12mm: 0.4*1*1.2=0.48 KN/mΦ48 钢管: 0。04*1。2=0.048 KN/m施工均布荷载: 1。5*1*1。4=2。1 KN/mΣ q =2。67 KN/m施工集中荷载 : p=3*1.4=4.2 KN/m内力计算:抗弯强度计算: N/ mm 2≤f=215 N/ mm 2满足要求2、钢丝绳验算根据高处作业安全技术法律规范的规定,为安全起见,卸料钢平台每侧两道钢丝绳均以一道受力作验算,其受力为:式中 T-钢丝绳所受拉力(N);q —主梁上的均布荷载标准值(N/m);l-主梁计算长度(M);α—钢丝绳与平台面的夹角;当夹角为 45º 时, sinα=0.707 ;当夹角为 60º 时, sinα=0。866 .则 = 以钢丝绳拉力按下式验算钢丝绳的安全系数 K:式中: F— 钢丝绳的破断拉力,取钢丝绳的破断拉力总和乘以换算系数(N);[K]-作吊索用钢丝绳的法定安全系数,定为 10.由此 所以采纳 Ф20 钢丝绳能满足要求。3、吊环设计在钢管主梁 ф16 吊环位置,焊 210×100×8...
