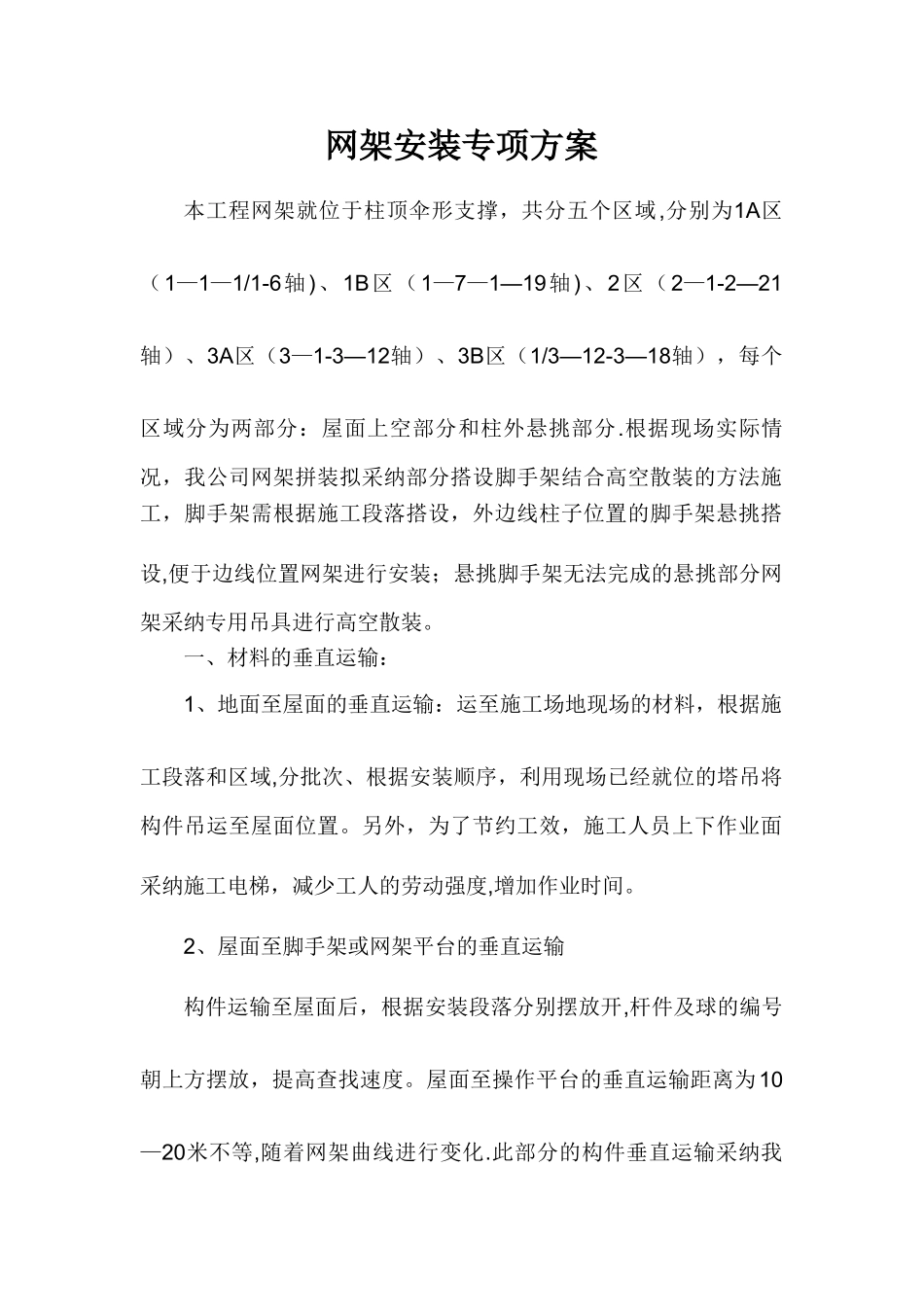

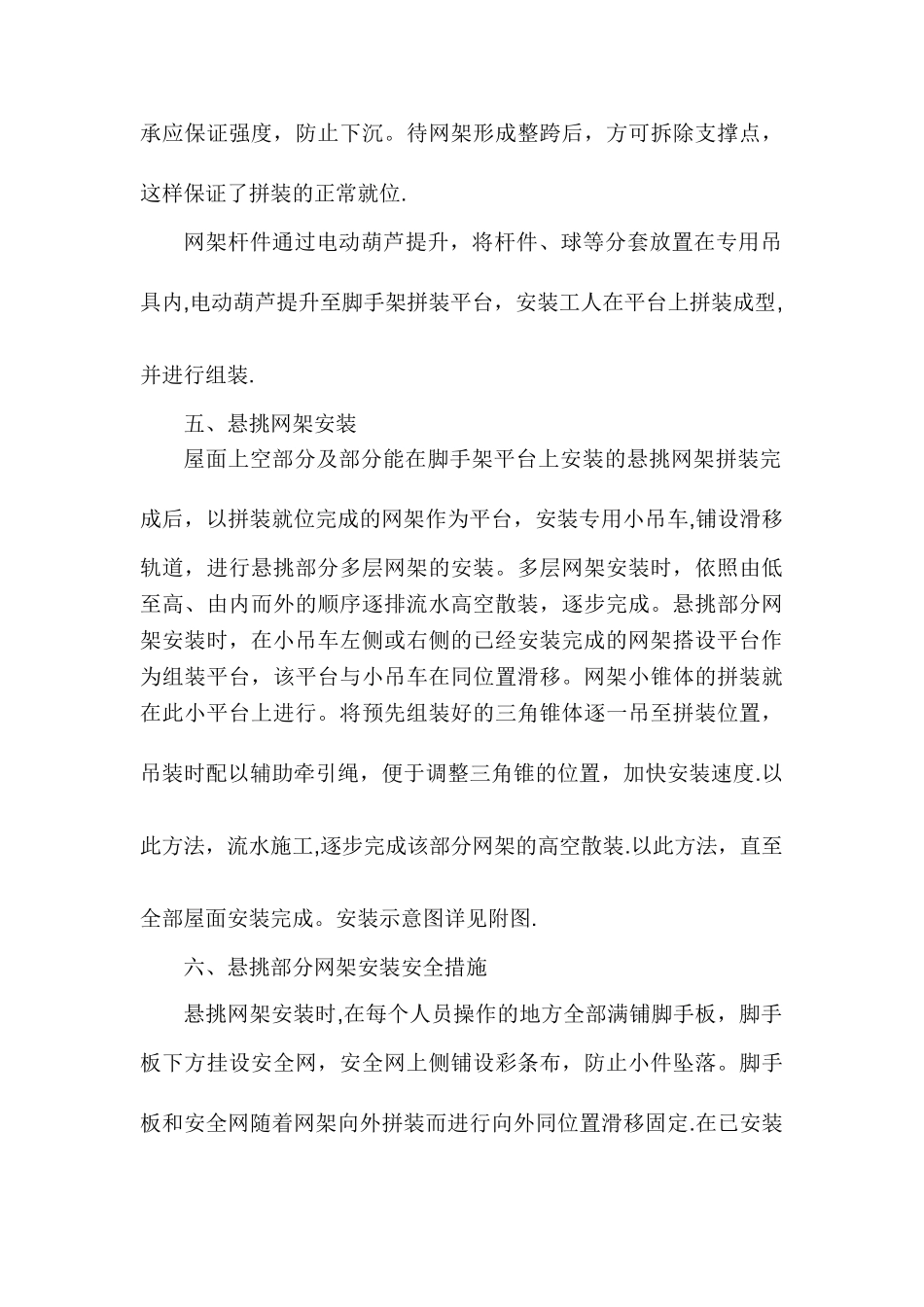

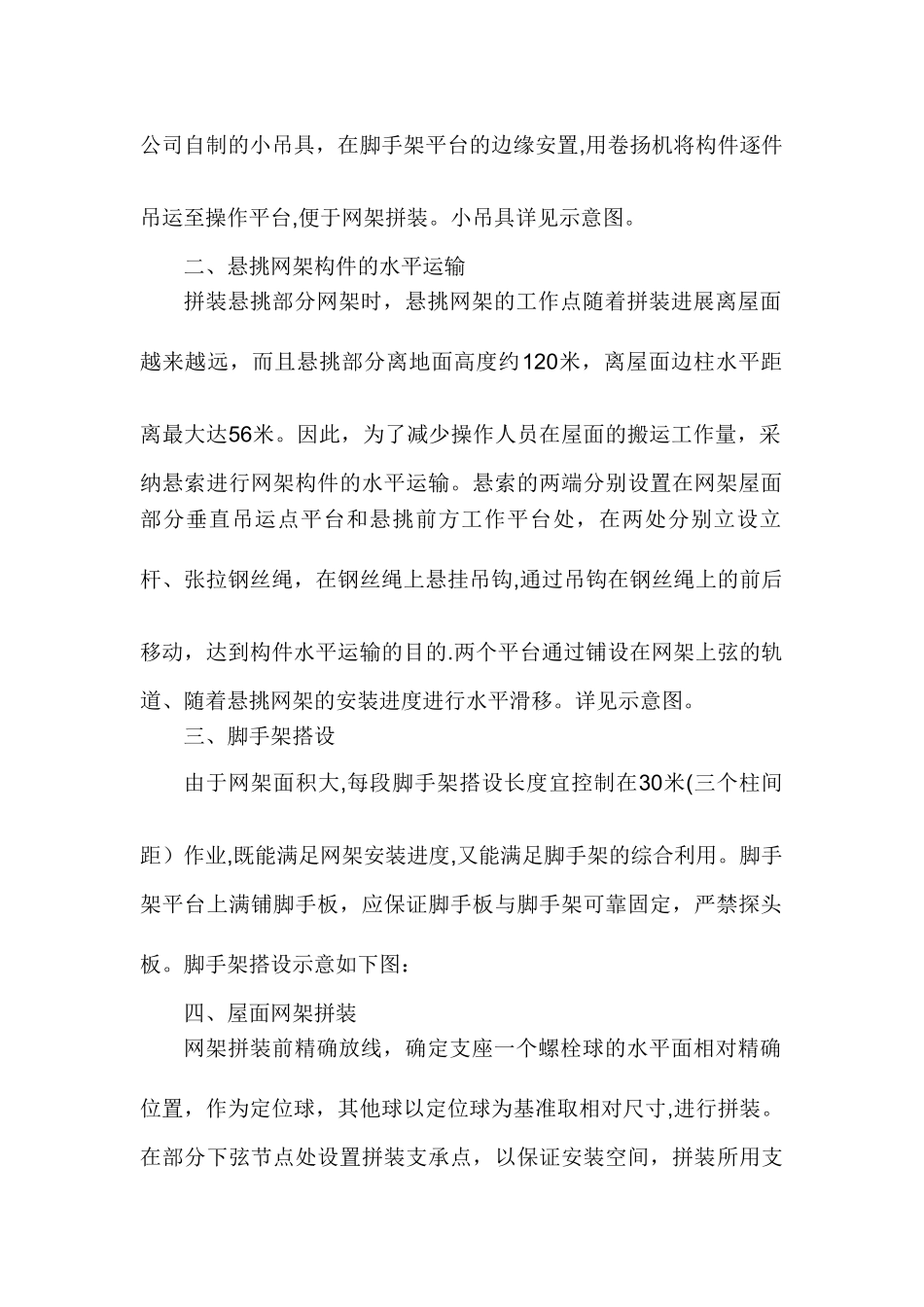

网架安装专项方案本工程网架就位于柱顶伞形支撑,共分五个区域,分别为1A区(1—1—1/1-6轴)、1B区(1—7—1—19轴)、2区(2—1-2—21轴)、3A区(3—1-3—12轴)、3B区(1/3—12-3—18轴),每个区域分为两部分:屋面上空部分和柱外悬挑部分.根据现场实际情况,我公司网架拼装拟采纳部分搭设脚手架结合高空散装的方法施工,脚手架需根据施工段落搭设,外边线柱子位置的脚手架悬挑搭设,便于边线位置网架进行安装;悬挑脚手架无法完成的悬挑部分网架采纳专用吊具进行高空散装。一、材料的垂直运输:1、地面至屋面的垂直运输:运至施工场地现场的材料,根据施工段落和区域,分批次、根据安装顺序,利用现场已经就位的塔吊将构件吊运至屋面位置。另外,为了节约工效,施工人员上下作业面采纳施工电梯,减少工人的劳动强度,增加作业时间。2、屋面至脚手架或网架平台的垂直运输构件运输至屋面后,根据安装段落分别摆放开,杆件及球的编号朝上方摆放,提高查找速度。屋面至操作平台的垂直运输距离为10—20米不等,随着网架曲线进行变化.此部分的构件垂直运输采纳我公司自制的小吊具,在脚手架平台的边缘安置,用卷扬机将构件逐件吊运至操作平台,便于网架拼装。小吊具详见示意图。二、悬挑网架构件的水平运输拼装悬挑部分网架时,悬挑网架的工作点随着拼装进展离屋面越来越远,而且悬挑部分离地面高度约120米,离屋面边柱水平距离最大达56米。因此,为了减少操作人员在屋面的搬运工作量,采纳悬索进行网架构件的水平运输。悬索的两端分别设置在网架屋面部分垂直吊运点平台和悬挑前方工作平台处,在两处分别立设立杆、张拉钢丝绳,在钢丝绳上悬挂吊钩,通过吊钩在钢丝绳上的前后移动,达到构件水平运输的目的.两个平台通过铺设在网架上弦的轨道、随着悬挑网架的安装进度进行水平滑移。详见示意图。三、脚手架搭设由于网架面积大,每段脚手架搭设长度宜控制在30米(三个柱间距)作业,既能满足网架安装进度,又能满足脚手架的综合利用。脚手架平台上满铺脚手板,应保证脚手板与脚手架可靠固定,严禁探头板。脚手架搭设示意如下图: 四、屋面网架拼装网架拼装前精确放线,确定支座一个螺栓球的水平面相对精确位置,作为定位球,其他球以定位球为基准取相对尺寸,进行拼装。在部分下弦节点处设置拼装支承点,以保证安装空间,拼装所用支承应保证强度,防止下沉。待网架形成整跨后,方可拆除支撑点,这样保证了拼装的正常就位.网架杆件通过电动葫芦提升,将杆件、球等分套...
