悬臂浇筑连续梁施工技术及过程控制要点

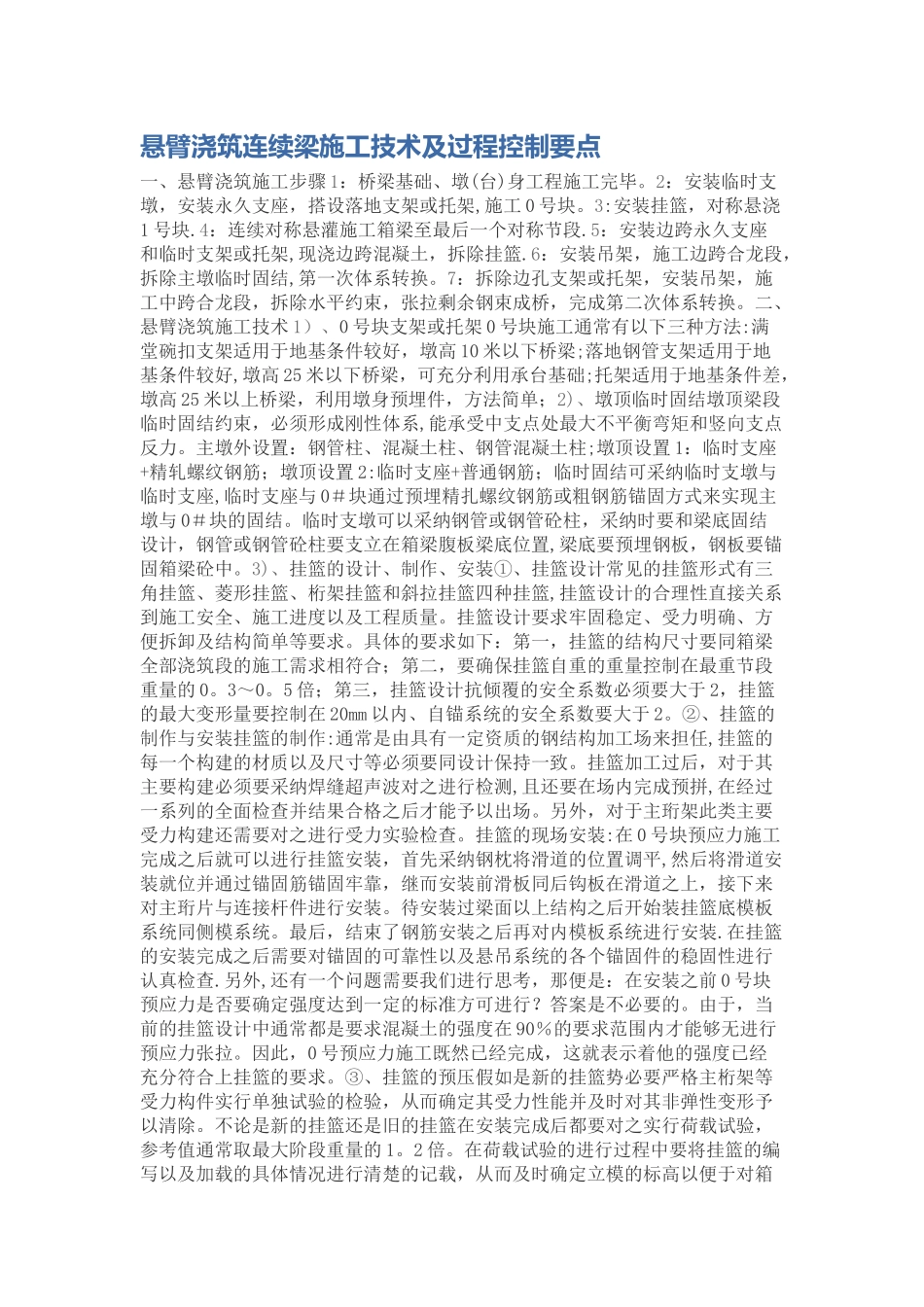

悬臂浇筑连续梁施工技术及过程控制要点_第1页
1/3

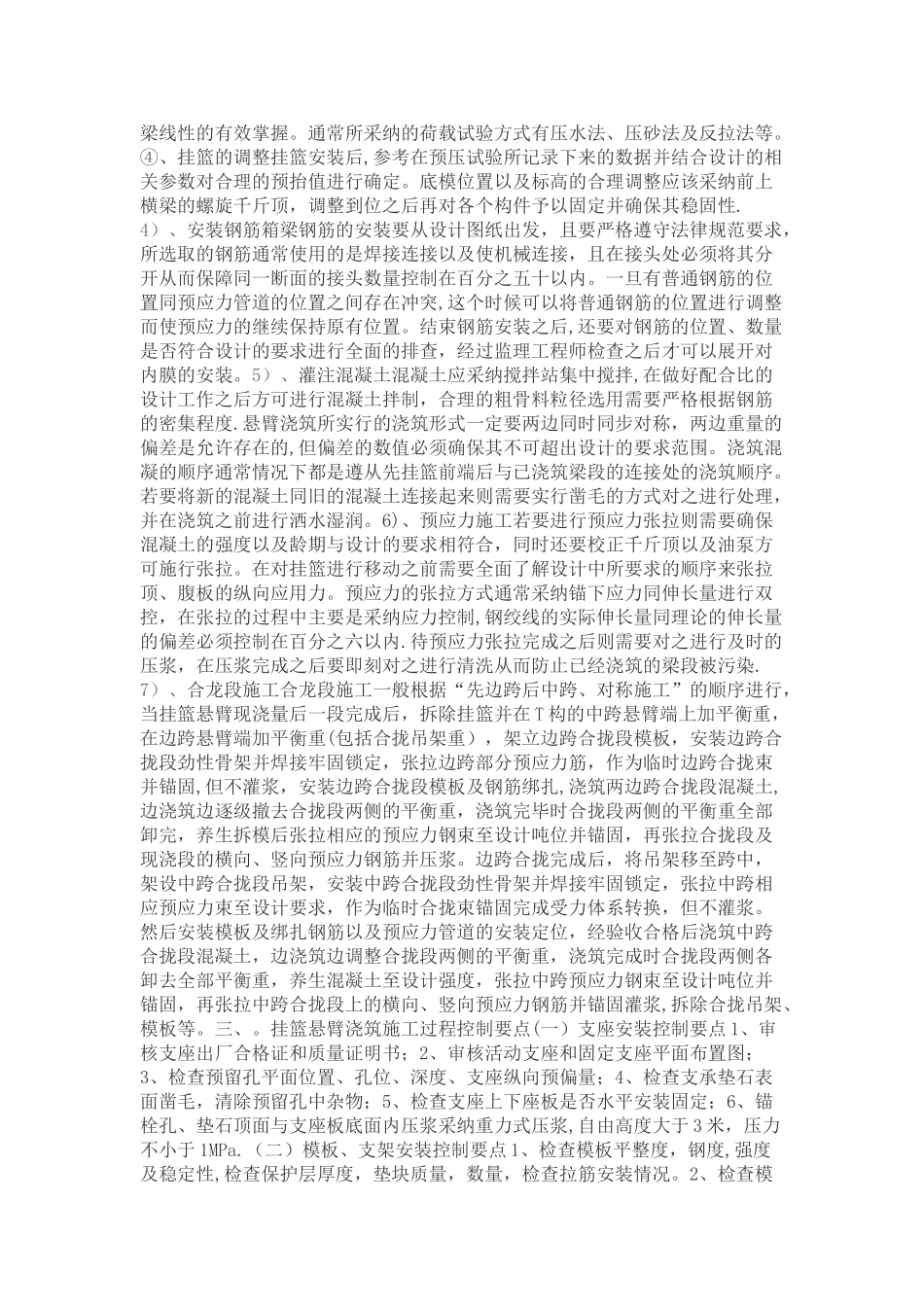

悬臂浇筑连续梁施工技术及过程控制要点_第2页
2/3

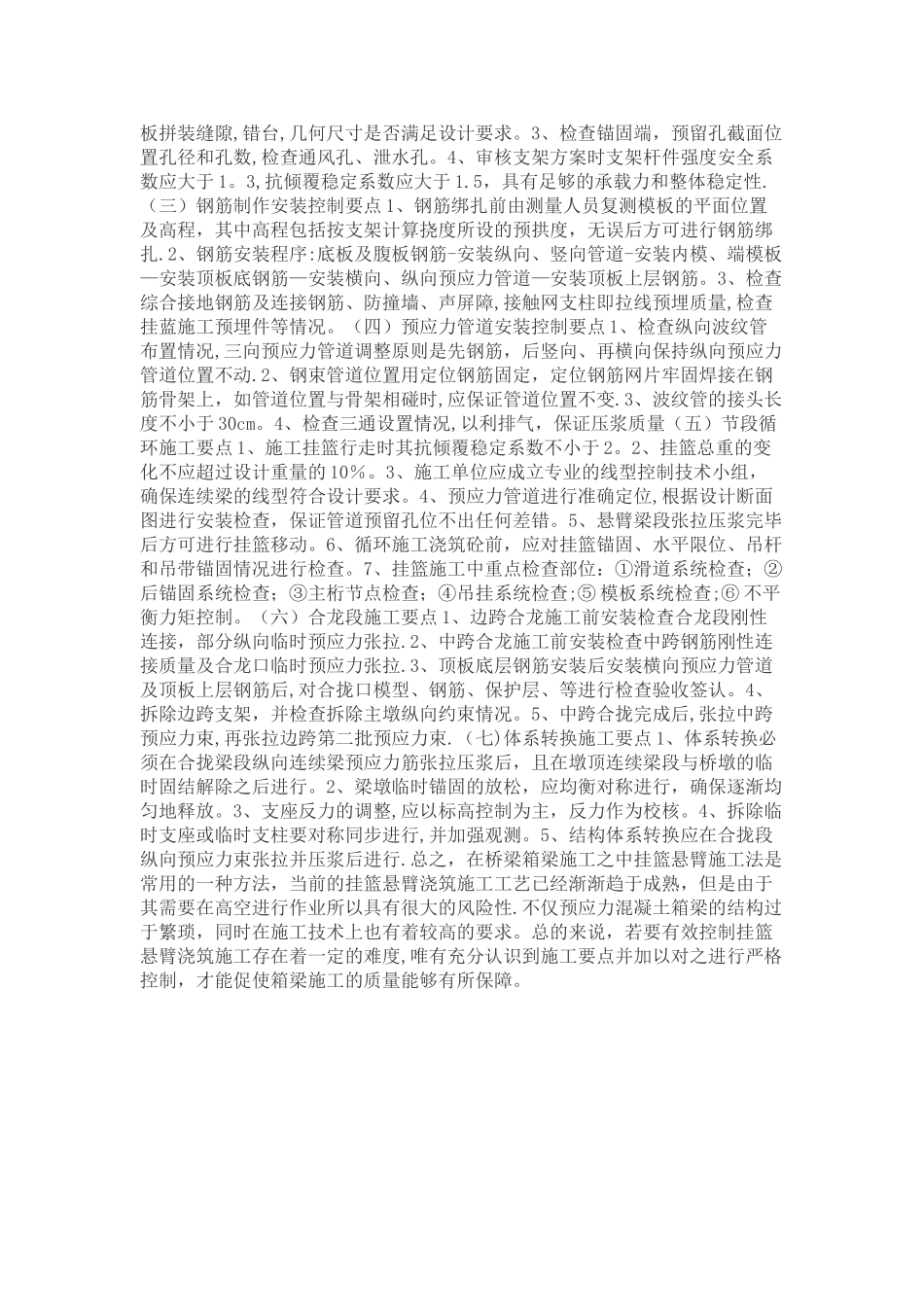

悬臂浇筑连续梁施工技术及过程控制要点_第3页
3/3
悬臂浇筑连续梁施工技术及过程控制要点一、悬臂浇筑施工步骤 1:桥梁基础、墩(台)身工程施工完毕。2:安装临时支墩,安装永久支座,搭设落地支架或托架,施工 0 号块。3:安装挂篮,对称悬浇1 号块.4:连续对称悬灌施工箱梁至最后一个对称节段.5:安装边跨永久支座和临时支架或托架,现浇边跨混凝土,拆除挂篮.6:安装吊架,施工边跨合龙段,拆除主墩临时固结,第一次体系转换。7:拆除边孔支架或托架,安装吊架,施工中跨合龙段,拆除水平约束,张拉剩余钢束成桥,完成第二次体系转换。二、悬臂浇筑施工技术 1)、0 号块支架或托架 0 号块施工通常有以下三种方法:满堂碗扣支架适用于地基条件较好,墩高 10 米以下桥梁;落地钢管支架适用于地基条件较好,墩高 25 米以下桥梁,可充分利用承台基础;托架适用于地基条件差,墩高 25 米以上桥梁,利用墩身预埋件,方法简单;2)、墩顶临时固结墩顶梁段临时固结约束,必须形成刚性体系,能承受中支点处最大不平衡弯矩和竖向支点反力。主墩外设置:钢管柱、混凝土柱、钢管混凝土柱;墩顶设置 1:临时支座+精轧螺纹钢筋;墩顶设置 2:临时支座+普通钢筋;临时固结可采纳临时支墩与临时支座,临时支座与 0#块通过预埋精扎螺纹钢筋或粗钢筋锚固方式来实现主墩与 0#块的固结。临时支墩可以采纳钢管或钢管砼柱,采纳时要和梁底固结设计,钢管或钢管砼柱要支立在箱梁腹板梁底位置,梁底要预埋钢板,钢板要锚固箱梁砼中。3)、挂篮的设计、制作、安装①、挂篮设计常见的挂篮形式有三角挂篮、菱形挂篮、桁架挂篮和斜拉挂篮四种挂篮,挂篮设计的合理性直接关系到施工安全、施工进度以及工程质量。挂篮设计要求牢固稳定、受力明确、方便拆卸及结构简单等要求。具体的要求如下:第一,挂篮的结构尺寸要同箱梁全部浇筑段的施工需求相符合;第二,要确保挂篮自重的重量控制在最重节段重量的 0。3~0。5 倍;第三,挂篮设计抗倾覆的安全系数必须要大于 2,挂篮的最大变形量要控制在 20mm 以内、自锚系统的安全系数要大于 2。②、挂篮的制作与安装挂篮的制作:通常是由具有一定资质的钢结构加工场来担任,挂篮的每一个构建的材质以及尺寸等必须要同设计保持一致。挂篮加工过后,对于其主要构建必须要采纳焊缝超声波对之进行检测,且还要在场内完成预拼,在经过一系列的全面检查并结果合格之后才能予以出场。另外,对于主珩架此类主要受力构建还需要对之进行受力实验检查。挂篮的现场安装:在 0 号块预应力施工完...
