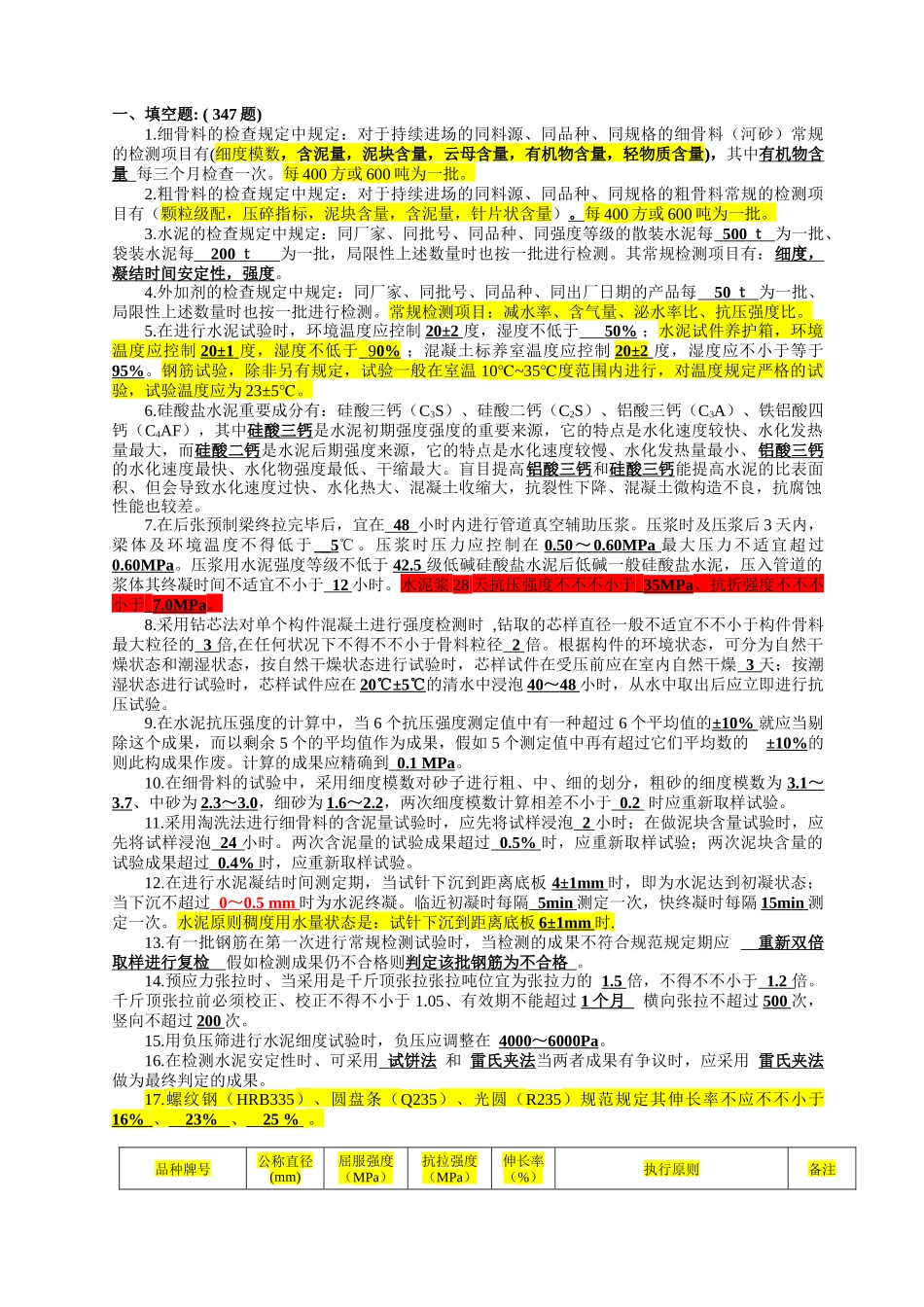

一、填空题: ( 347 题)1.细骨料的检查规定中规定：对于持续进场的同料源、同品种、同规格的细骨料（河砂）常规的检测项目有(细度模数，含泥量，泥块含量，云母含量，有机物含量，轻物质含量)，其中有机物含量 每三个月检查一次。每 400 方或 600 吨为一批。2.粗骨料的检查规定中规定：对于持续进场的同料源、同品种、同规格的粗骨料常规的检测项目有（颗粒级配，压碎指标，泥块含量，含泥量，针片状含量）。每 400 方或 600 吨为一批。3.水泥的检查规定中规定：同厂家、同批号、同品种、同强度等级的散装水泥每 500 ｔ 为一批、袋装水泥每 200 ｔ 为一批，局限性上述数量时也按一批进行检测。其常规检测项目有：细度，凝结时间安定性，强度。 4.外加剂的检查规定中规定：同厂家、同批号、同品种、同出厂日期的产品每 50 ｔ 为一批、局限性上述数量时也按一批进行检测。常规检测项目：减水率、含气量、泌水率比、抗压强度比。5.在进行水泥试验时，环境温度应控制 20±2 度，湿度不低于 50% ；水泥试件养护箱，环境温度应控制 20±1 度，湿度不低于 9 0% ；混凝土标养室温度应控制 20±2 度，湿度应不小于等于 95%。钢筋试验，除非另有规定，试验一般在室温 10~35℃℃度范围内进行，对温度规定严格的试验，试验温度应为 23±5℃。6.硅酸盐水泥重要成分有：硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF），其中硅酸三钙是水泥初期强度强度的重要来源，它的特点是水化速度较快、水化发热量最大，而硅酸二钙是水泥后期强度来源，它的特点是水化速度较慢、水化发热量最小、铝酸三钙的水化速度最快、水化物强度最低、干缩最大。盲目提高铝酸三钙和硅酸三钙能提高水泥的比表面积、但会导致水化速度过快、水化热大、混凝土收缩大，抗裂性下降、混凝土微构造不良，抗腐蚀性能也较差。7.在后张预制梁终拉完毕后，宜在 48 小时内进行管道真空辅助压浆。压浆时及压浆后 3 天内，梁体及环境温度不得低于_ _5 ℃。压浆时压力应控制在 0.50 ～ 0.60MPa 最大压力不适宜超过0.60MPa。压浆用水泥强度等级不低于 42.5 级低碱硅酸盐水泥后低碱一般硅酸盐水泥，压入管道的浆体其终凝时间不适宜不小于 12 小时。水泥浆 28 天抗压强度不不不小于 35MPa 、抗折强度不不不小于 7.0MPa 。8.采用钻芯法对单个构件混凝土进行强度检测时 ,钻取的芯样直径一般不适宜不不小于构件骨料最大粒径的...
