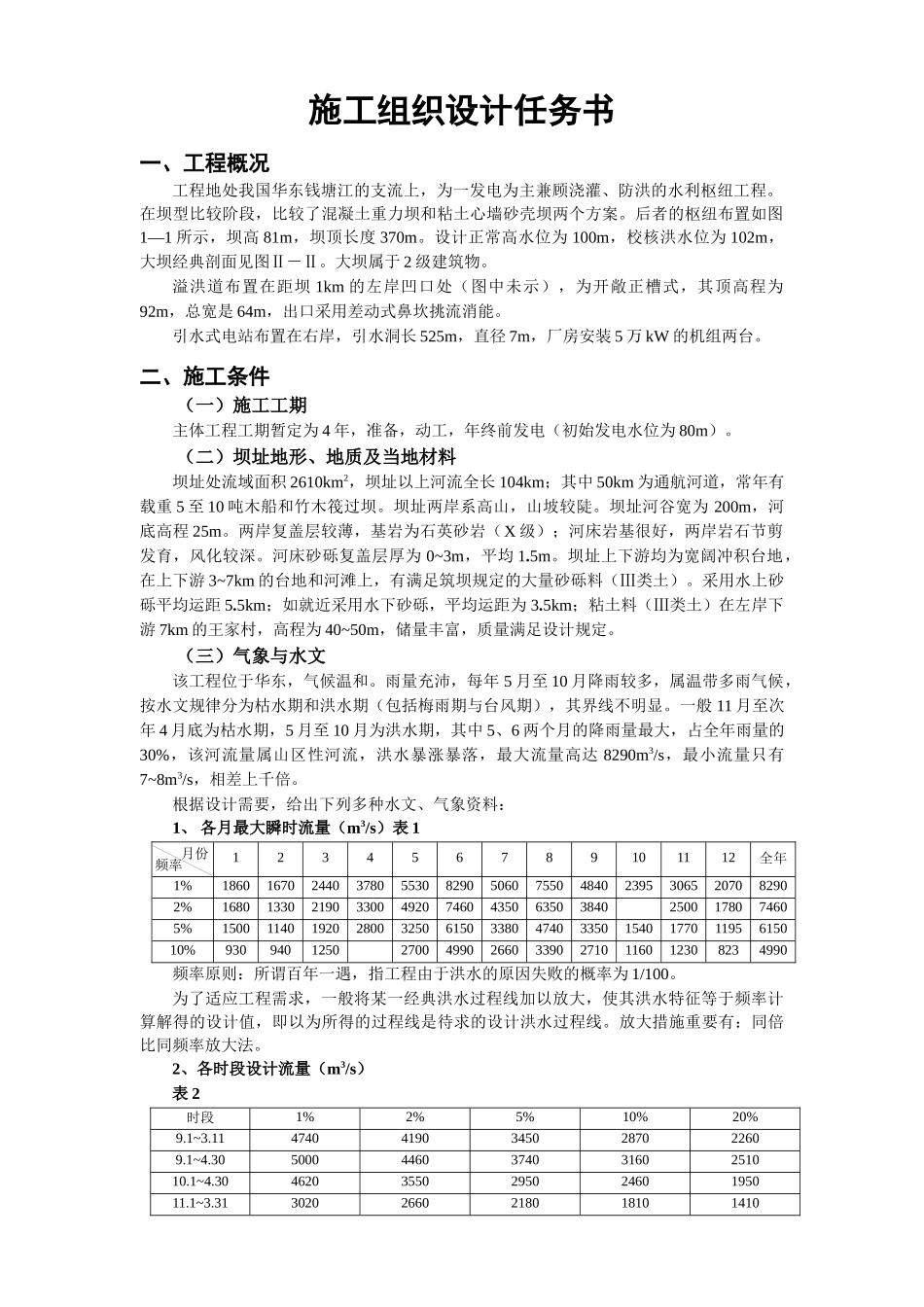

施工组织设计指导书(水工专升本专业毕业设计用)河海大学水利水电学院9 月施工组织设计任务书一、工程概况工程地处我国华东钱塘江的支流上，为一发电为主兼顾浇灌、防洪的水利枢纽工程。在坝型比较阶段，比较了混凝土重力坝和粘土心墙砂壳坝两个方案。后者的枢纽布置如图1—1 所示，坝高 81m，坝顶长度 370m。设计正常高水位为 100m，校核洪水位为 102m，大坝经典剖面见图Ⅱ－Ⅱ。大坝属于 2 级建筑物。溢洪道布置在距坝 1km 的左岸凹口处（图中未示），为开敞正槽式，其顶高程为92m，总宽是 64m，出口采用差动式鼻坎挑流消能。引水式电站布置在右岸，引水洞长 525m，直径 7m，厂房安装 5 万 kW 的机组两台。二、施工条件（一）施工工期主体工程工期暂定为 4 年，准备，动工，年终前发电（初始发电水位为 80m）。（二）坝址地形、地质及当地材料坝址处流域面积 2610km2，坝址以上河流全长 104km；其中 50km 为通航河道，常年有载重 5 至 10 吨木船和竹木筏过坝。坝址两岸系高山，山坡较陡。坝址河谷宽为 200m，河底高程 25m。两岸复盖层较薄，基岩为石英砂岩（X 级）；河床岩基很好，两岸岩石节剪发育，风化较深。河床砂砾复盖层厚为 0~3m，平均 1.5m。坝址上下游均为宽阔冲积台地，在上下游 3~7km 的台地和河滩上，有满足筑坝规定的大量砂砾料（Ⅲ类土）。采用水上砂砾平均运距 5.5km；如就近采用水下砂砾，平均运距为 3.5km；粘土料（Ⅲ类土）在左岸下游 7km 的王家村，高程为 40~50m，储量丰富，质量满足设计规定。（三）气象与水文该工程位于华东，气候温和。雨量充沛，每年 5 月至 10 月降雨较多，属温带多雨气候，按水文规律分为枯水期和洪水期（包括梅雨期与台风期），其界线不明显。一般 11 月至次年 4 月底为枯水期，5 月至 10 月为洪水期，其中 5、6 两个月的降雨量最大，占全年雨量的30%，该河流量属山区性河流，洪水暴涨暴落，最大流量高达 8290m3/s，最小流量只有7~8m3/s，相差上千倍。根据设计需要，给出下列多种水文、气象资料：1、 各月最大瞬时流量（m3/s）表 1 123456789101112全年1%18601670244037805530829050607550484023953065207082902%1680133021903300492074604350635038402500178074605%150011401920280032506150338047403350154017701195615010%930940125027004990266033902710116012308234990频率原则：所谓百年一遇，指工程由于洪水的原因失败的概率为 1/1...
