扒杆吊安装箱梁施工技术交底

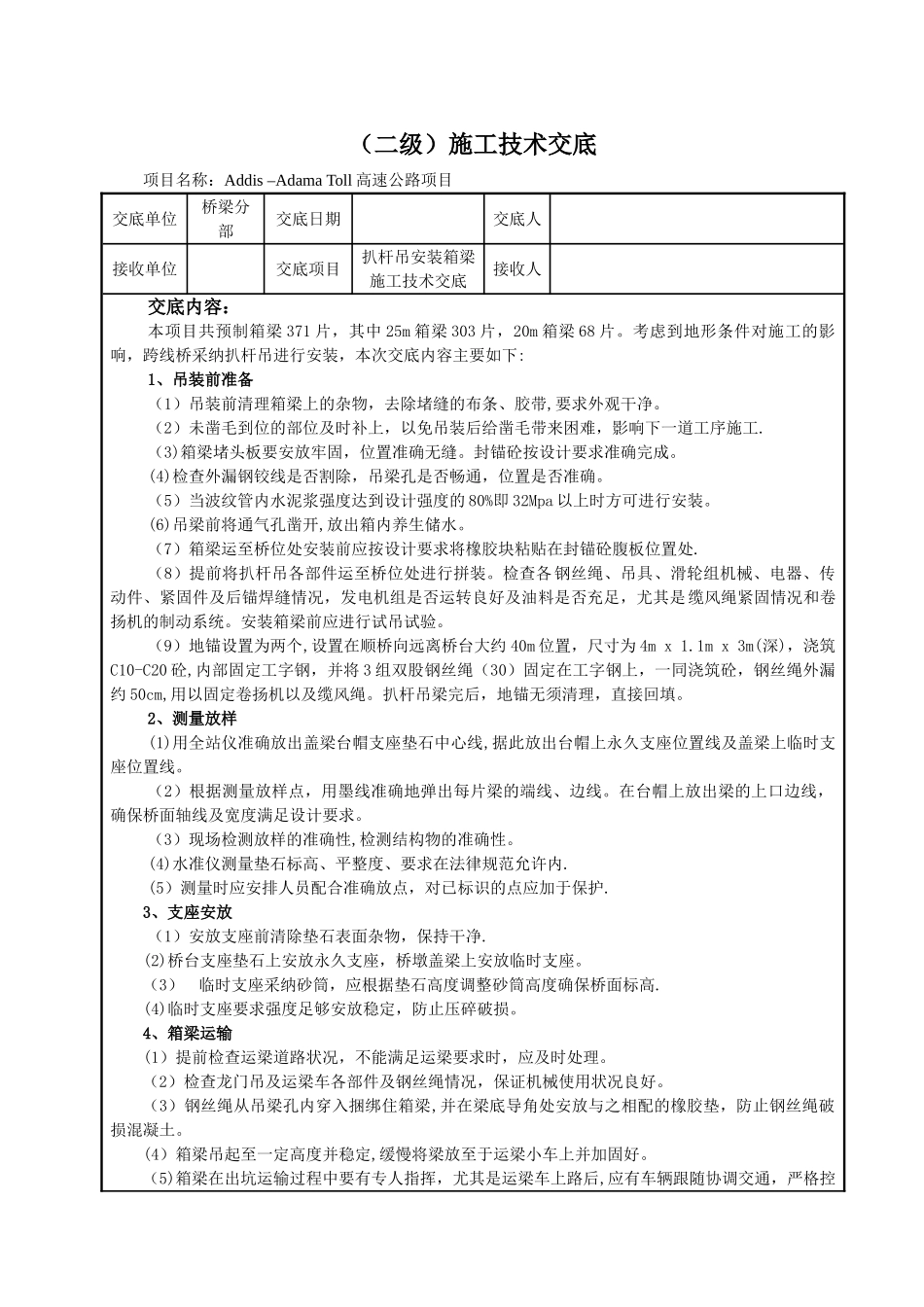

（二级）施工技术交底项目名称：Addis –Adama Toll 高速公路项目交底单位桥梁分部交底日期交底人接收单位交底项目扒杆吊安装箱梁施工技术交底接收人交底内容：本项目共预制箱梁 371 片，其中 25m 箱梁 303 片，20m 箱梁 68 片。考虑到地形条件对施工的影响，跨线桥采纳扒杆吊进行安装，本次交底内容主要如下:1、吊装前准备（1）吊装前清理箱梁上的杂物，去除堵缝的布条、胶带,要求外观干净。（2）未凿毛到位的部位及时补上，以免吊装后给凿毛带来困难，影响下一道工序施工.（3)箱梁堵头板要安放牢固，位置准确无缝。封锚砼按设计要求准确完成。(4)检查外漏钢铰线是否割除，吊梁孔是否畅通，位置是否准确。（5）当波纹管内水泥浆强度达到设计强度的 80%即 32Mpa 以上时方可进行安装。(6)吊梁前将通气孔凿开,放出箱内养生储水。（7）箱梁运至桥位处安装前应按设计要求将橡胶块粘贴在封锚砼腹板位置处.（8）提前将扒杆吊各部件运至桥位处进行拼装。检查各钢丝绳、吊具、滑轮组机械、电器、传动件、紧固件及后锚焊缝情况，发电机组是否运转良好及油料是否充足，尤其是缆风绳紧固情况和卷扬机的制动系统。安装箱梁前应进行试吊试验。（9）地锚设置为两个,设置在顺桥向远离桥台大约 40m 位置，尺寸为 4m x 1.1m x 3m(深)，浇筑C10-C20 砼,内部固定工字钢，并将 3 组双股钢丝绳（30）固定在工字钢上，一同浇筑砼，钢丝绳外漏约 50cm,用以固定卷扬机以及缆风绳。扒杆吊梁完后，地锚无须清理，直接回填。2、测量放样(1)用全站仪准确放出盖梁台帽支座垫石中心线,据此放出台帽上永久支座位置线及盖梁上临时支座位置线。（2）根据测量放样点，用墨线准确地弹出每片梁的端线、边线。在台帽上放出梁的上口边线，确保桥面轴线及宽度满足设计要求。（3）现场检测放样的准确性,检测结构物的准确性。(4)水准仪测量垫石标高、平整度、要求在法律规范允许内.(5）测量时应安排人员配合准确放点，对已标识的点应加于保护.3、支座安放（1）安放支座前清除垫石表面杂物，保持干净.(2)桥台支座垫石上安放永久支座，桥墩盖梁上安放临时支座。（3）临时支座采纳砂筒，应根据垫石高度调整砂筒高度确保桥面标高.(4)临时支座要求强度足够安放稳定，防止压碎破损。4、箱梁运输(1）提前检查运梁道路状况，不能满足运梁要求时，应及时处理。（2）检查龙门吊及运梁车各部件及钢丝绳情况，保证机械使用状况良好。（3）钢丝绳从吊梁孔内穿入捆绑住箱梁,并在...
