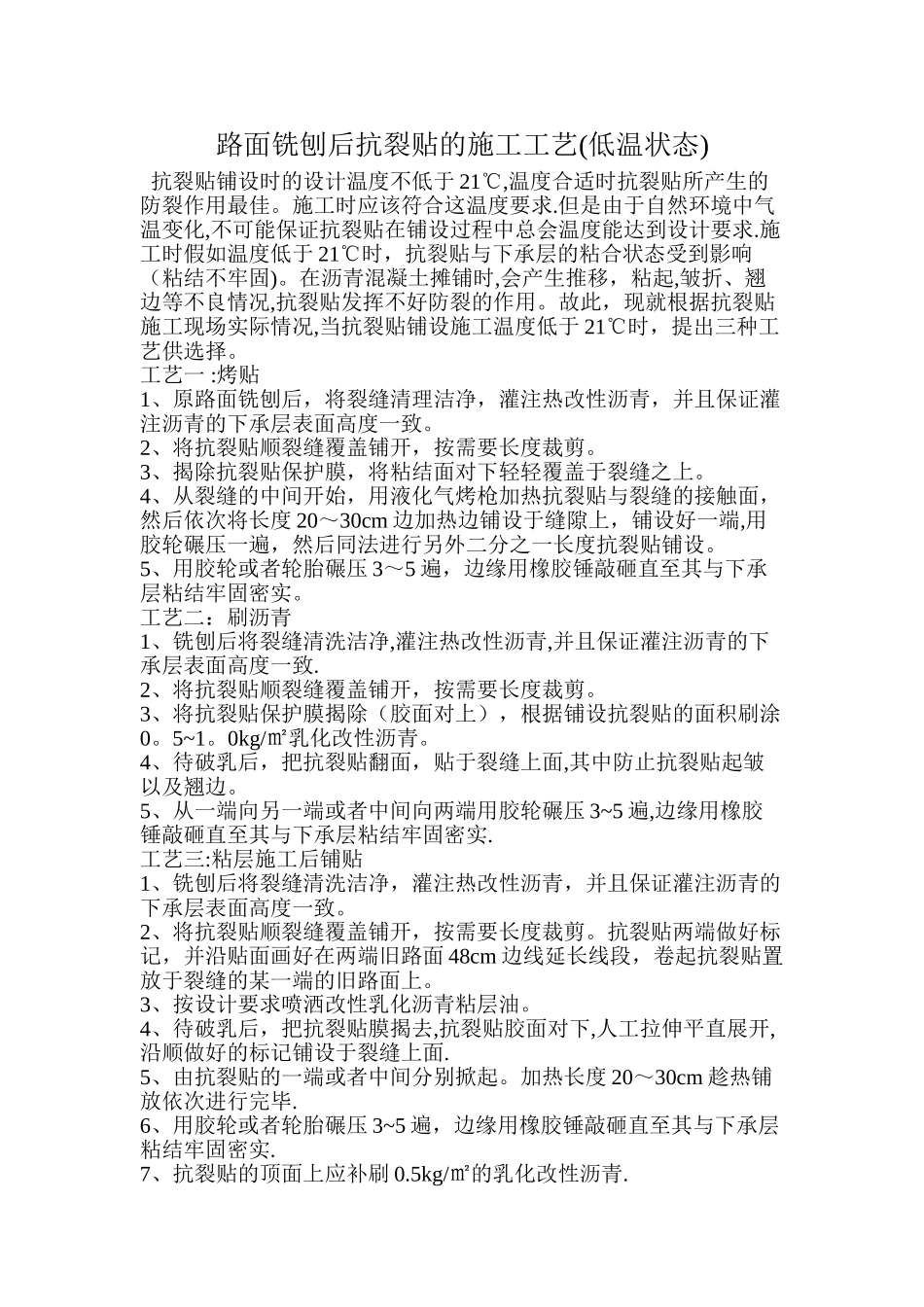

路面铣刨后抗裂贴的施工工艺(低温状态) 抗裂贴铺设时的设计温度不低于 21℃,温度合适时抗裂贴所产生的防裂作用最佳。施工时应该符合这温度要求.但是由于自然环境中气温变化,不可能保证抗裂贴在铺设过程中总会温度能达到设计要求.施工时假如温度低于 21℃时，抗裂贴与下承层的粘合状态受到影响（粘结不牢固)。在沥青混凝土摊铺时,会产生推移，粘起,皱折、翘边等不良情况,抗裂贴发挥不好防裂的作用。故此，现就根据抗裂贴施工现场实际情况,当抗裂贴铺设施工温度低于 21℃时，提出三种工艺供选择。工艺一 :烤贴1、原路面铣刨后，将裂缝清理洁净，灌注热改性沥青，并且保证灌注沥青的下承层表面高度一致。2、将抗裂贴顺裂缝覆盖铺开，按需要长度裁剪。3、揭除抗裂贴保护膜，将粘结面对下轻轻覆盖于裂缝之上。4、从裂缝的中间开始，用液化气烤枪加热抗裂贴与裂缝的接触面，然后依次将长度 20～30cm 边加热边铺设于缝隙上，铺设好一端,用胶轮碾压一遍，然后同法进行另外二分之一长度抗裂贴铺设。5、用胶轮或者轮胎碾压 3～5 遍，边缘用橡胶锤敲砸直至其与下承层粘结牢固密实。工艺二：刷沥青1、铣刨后将裂缝清洗洁净,灌注热改性沥青,并且保证灌注沥青的下承层表面高度一致.2、将抗裂贴顺裂缝覆盖铺开，按需要长度裁剪。3、将抗裂贴保护膜揭除（胶面对上），根据铺设抗裂贴的面积刷涂0。5~1。0kg/㎡乳化改性沥青。4、待破乳后，把抗裂贴翻面，贴于裂缝上面,其中防止抗裂贴起皱以及翘边。5、从一端向另一端或者中间向两端用胶轮碾压 3~5 遍,边缘用橡胶锤敲砸直至其与下承层粘结牢固密实.工艺三:粘层施工后铺贴1、铣刨后将裂缝清洗洁净，灌注热改性沥青，并且保证灌注沥青的下承层表面高度一致。2、将抗裂贴顺裂缝覆盖铺开，按需要长度裁剪。抗裂贴两端做好标记，并沿贴面画好在两端旧路面 48cm 边线延长线段，卷起抗裂贴置放于裂缝的某一端的旧路面上。3、按设计要求喷洒改性乳化沥青粘层油。4、待破乳后，把抗裂贴膜揭去,抗裂贴胶面对下,人工拉伸平直展开,沿顺做好的标记铺设于裂缝上面.5、由抗裂贴的一端或者中间分别掀起。加热长度 20～30cm 趁热铺放依次进行完毕.6、用胶轮或者轮胎碾压 3~5 遍，边缘用橡胶锤敲砸直至其与下承层粘结牢固密实.7、抗裂贴的顶面上应补刷 0.5kg/㎡的乳化改性沥青.
