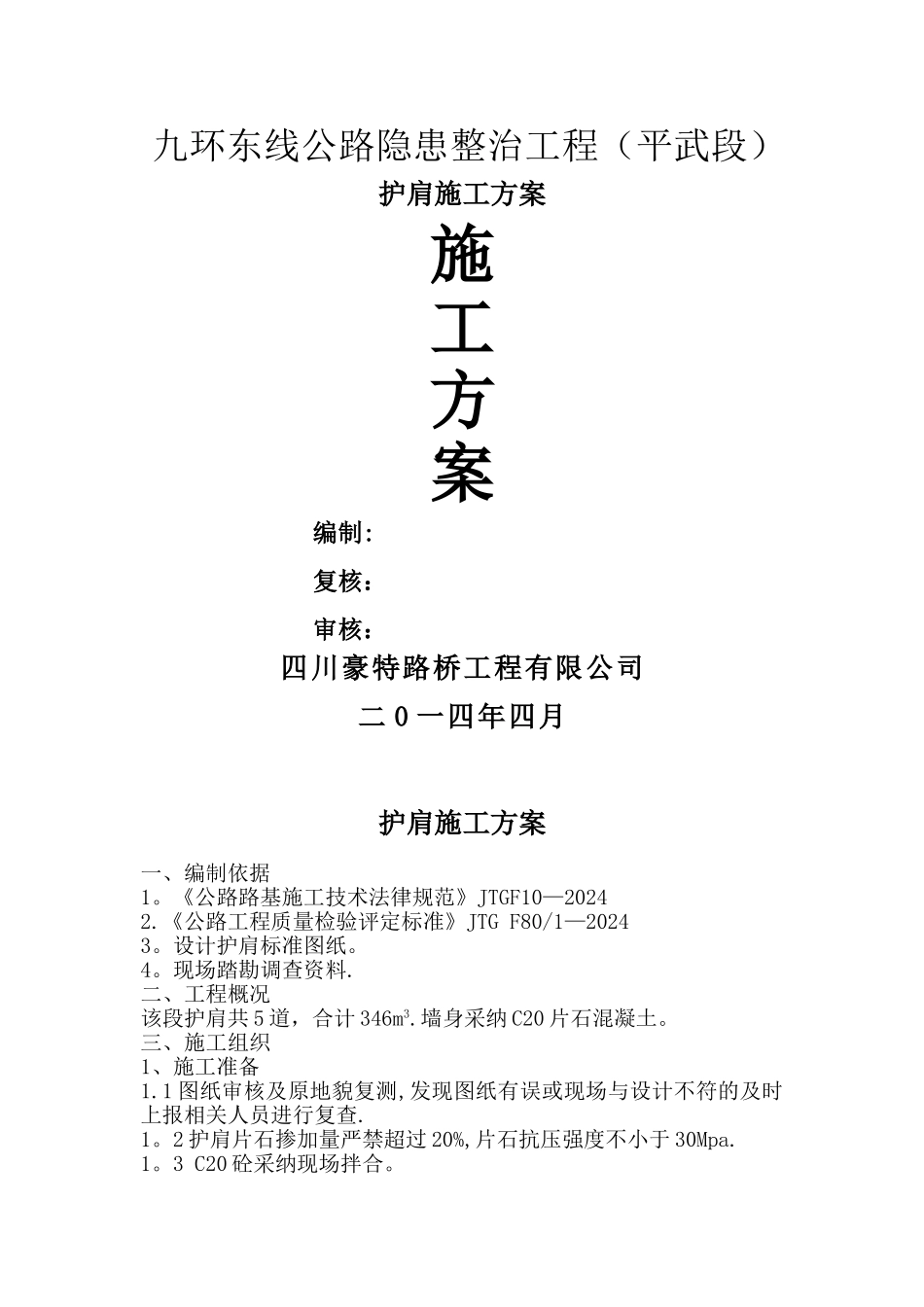

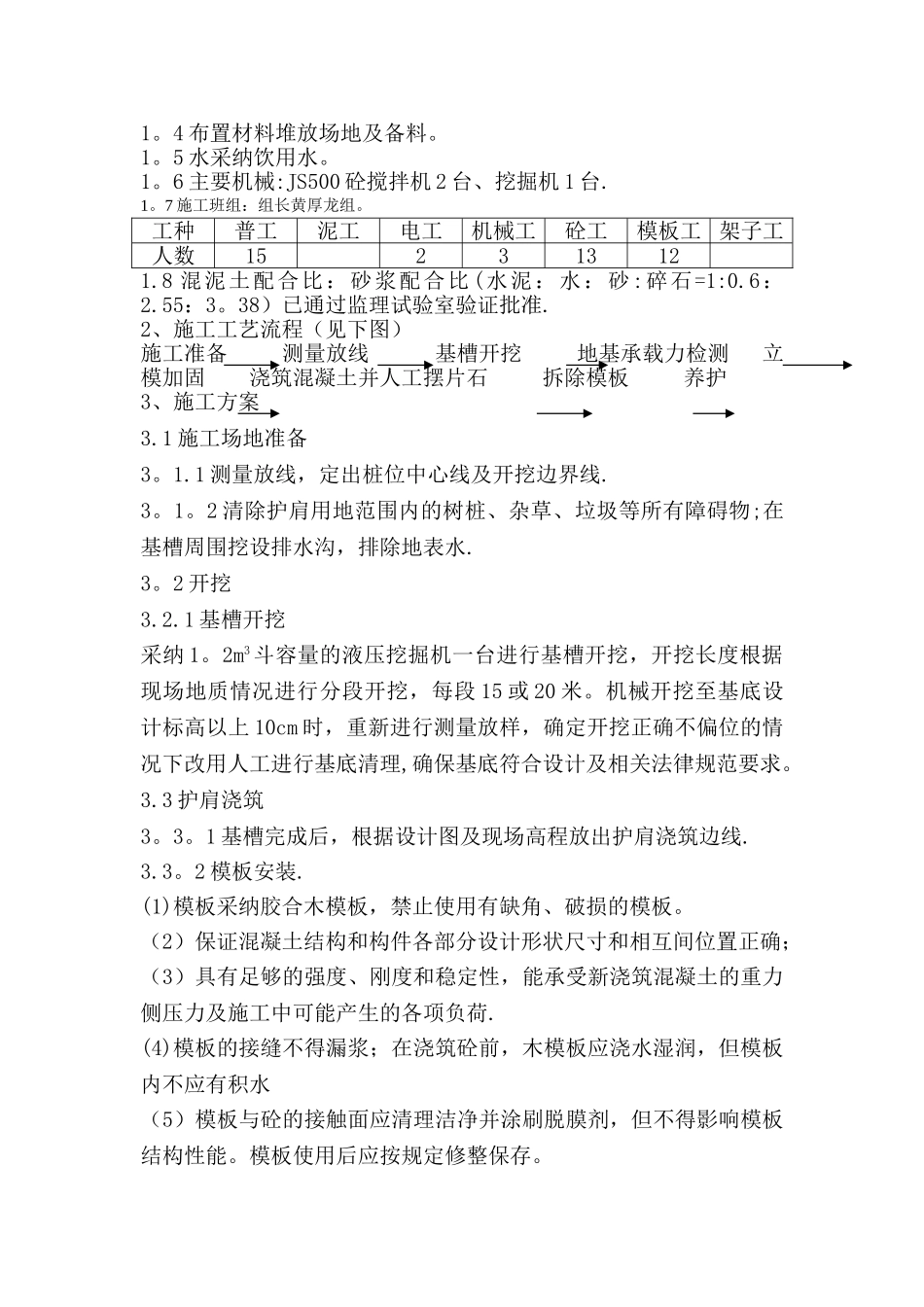

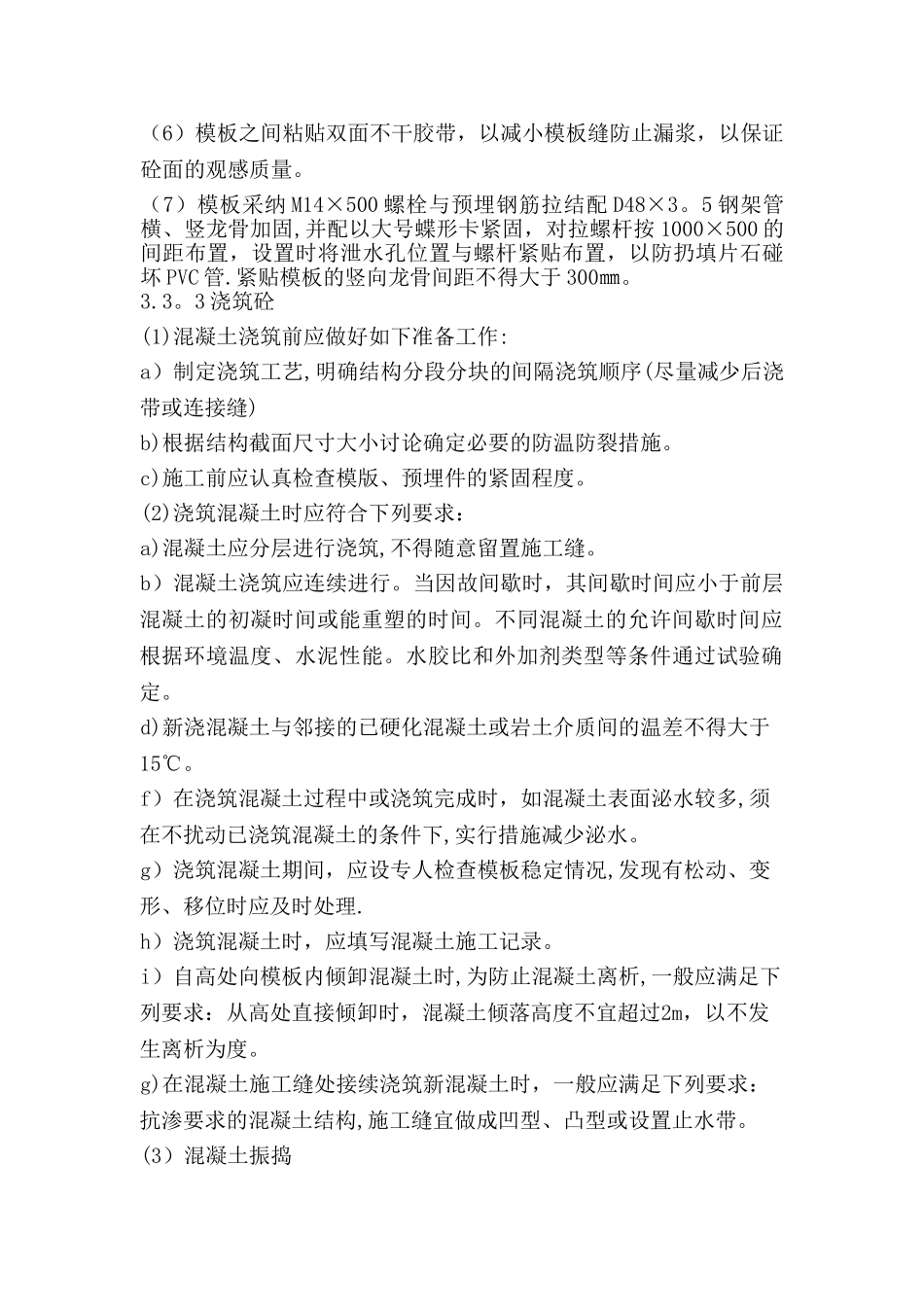

九环东线公路隐患整治工程（平武段）护肩施工方案施工方案编制:复核：审核：四川豪特路桥工程有限公司二 0 一四年四月护肩施工方案一、编制依据1。《公路路基施工技术法律规范》JTGF10—20242.《公路工程质量检验评定标准》JTG F80/1—20243。设计护肩标准图纸。4。现场踏勘调查资料.二、工程概况该段护肩共 5 道，合计 346m3.墙身采纳 C20 片石混凝土。三、施工组织1、施工准备1.1 图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查.1。2 护肩片石掺加量严禁超过 20%,片石抗压强度不小于 30Mpa.1。3 C20 砼采纳现场拌合。1。4 布置材料堆放场地及备料。1。5 水采纳饮用水。1。6 主要机械:JS500 砼搅拌机 2 台、挖掘机 1 台.1。7 施工班组：组长黄厚龙组。工种普工泥工电工机械工砼工模板工架子工人数152313121.8 混泥土配合比：砂浆配合比 (水泥：水：砂:碎石=1:0.6：2.55：3。38）已通过监理试验室验证批准.2、施工工艺流程（见下图） 施工准备 测量放线 基槽开挖 地基承载力检测 立模加固 浇筑混凝土并人工摆片石 拆除模板 养护3、施工方案3.1 施工场地准备3。1.1 测量放线，定出桩位中心线及开挖边界线.3。1。2 清除护肩用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水.3。2 开挖3.2.1 基槽开挖采纳 1。2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段 15 或 20 米。机械开挖至基底设计标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理,确保基底符合设计及相关法律规范要求。3.3 护肩浇筑3。3。1 基槽完成后，根据设计图及现场高程放出护肩浇筑边线.3.3。2 模板安装.(1)模板采纳胶合木模板，禁止使用有缺角、破损的模板。（2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；（3）具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷.(4)模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水（5）模板与砼的接触面应清理洁净并涂刷脱膜剂，但不得影响模板结构性能。模板使用后应按规定修整保存。（6）模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼面的观感质量。（7）模板采纳 M14×500 螺栓与预埋钢筋拉结配 D48×3。5 钢架管横、竖龙骨加固,并配以大号蝶形卡紧固...
