挡土墙与护坡工程施工方案

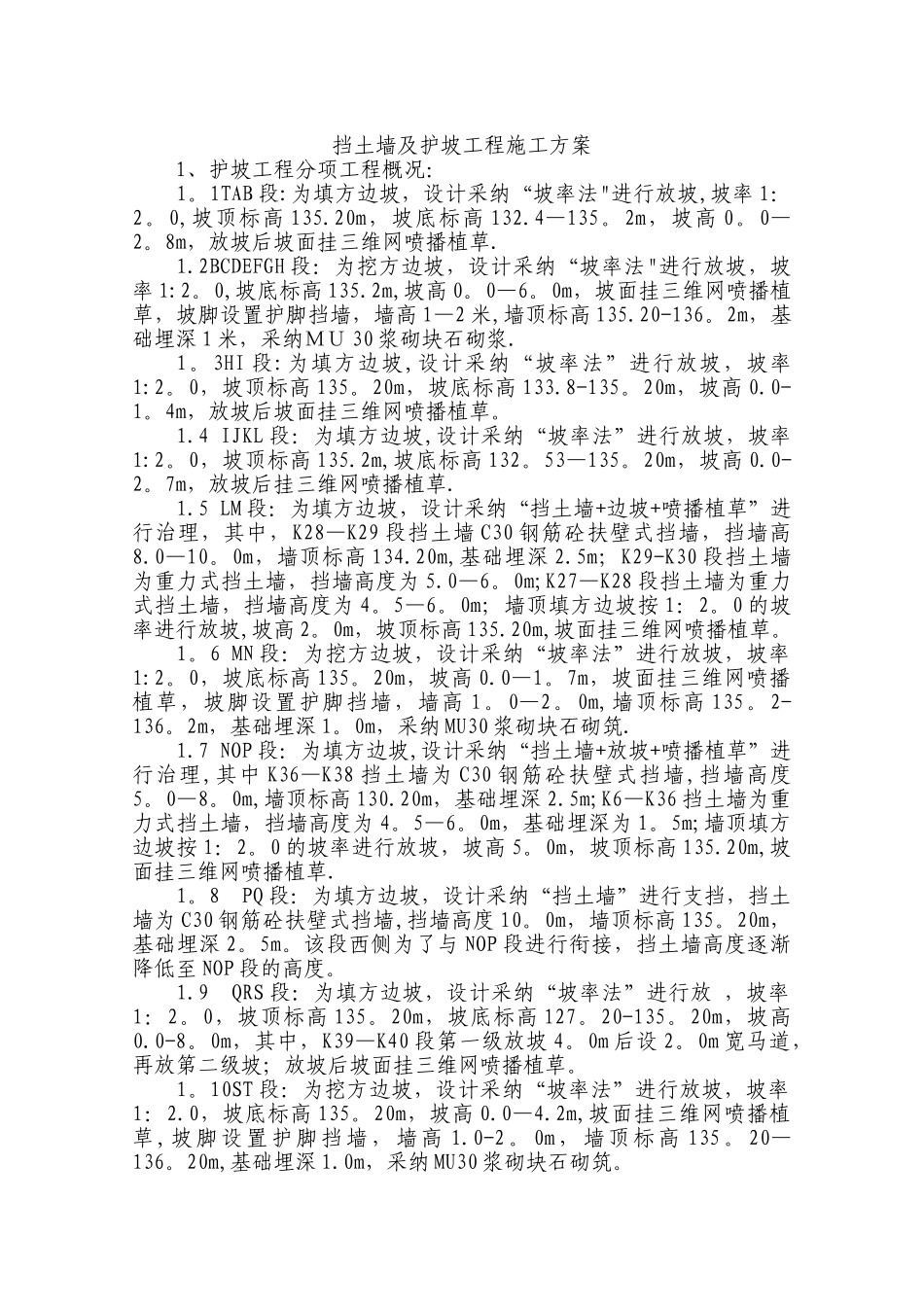

挡土墙与护坡工程施工方案_第1页
1/22
挡土墙与护坡工程施工方案_第2页
2/22
挡土墙与护坡工程施工方案_第3页
3/22
挡土墙及护坡工程施工方案1、护坡工程分项工程概况:1。1TAB 段:为填方边坡,设计采纳“坡率法"进行放坡,坡率 1:2。0,坡顶标高 135.20m,坡底标高 132.4—135。2m,坡高 0。0—2。8m,放坡后坡面挂三维网喷播植草.1.2BCDEFGH 段:为挖方边坡,设计采纳“坡率法"进行放坡,坡率 1:2。0,坡底标高 135.2m,坡高 0。0—6。0m,坡面挂三维网喷播植草,坡脚设置护脚挡墙,墙高 1—2 米,墙顶标高 135.20-136。2m,基础埋深 1 米,采纳MU 30 浆砌块石砌浆.1。3HI 段:为填方边坡,设计采纳“坡率法”进行放坡,坡率1:2。0,坡顶标高 135。20m,坡底标高 133.8-135。20m,坡高 0.0-1。4m,放坡后坡面挂三维网喷播植草。1.4 IJKL 段:为填方边坡,设计采纳“坡率法”进行放坡,坡率1:2。0,坡顶标高 135.2m,坡底标高 132。53—135。20m,坡高 0.0-2。7m,放坡后挂三维网喷播植草.1.5 LM 段:为填方边坡,设计采纳“挡土墙+边坡+喷播植草”进行治理,其中,K28—K29 段挡土墙 C30 钢筋砼扶壁式挡墙,挡墙高8.0—10。0m,墙顶标高 134.20m,基础埋深 2.5m;K29-K30 段挡土墙为重力式挡土墙,挡墙高度为 5.0—6。0m;K27—K28 段挡土墙为重力式挡土墙,挡墙高度为 4。5—6。0m;墙顶填方边坡按 1:2。0 的坡率进行放坡,坡高 2。0m,坡顶标高 135.20m,坡面挂三维网喷播植草。1。6 MN 段:为挖方边坡,设计采纳“坡率法”进行放坡,坡率1:2。0,坡底标高 135。20m,坡高 0.0—1。7m,坡面挂三维网喷播植草,坡脚设置护脚挡墙,墙高 1。0—2。0m,墙顶标高 135。2-136。2m,基础埋深 1。0m,采纳 MU30 浆砌块石砌筑.1.7 NOP 段:为填方边坡,设计采纳“挡土墙+放坡+喷播植草”进行治理,其中 K36—K38 挡土墙为 C30 钢筋砼扶壁式挡墙,挡墙高度5。0—8。0m,墙顶标高 130.20m,基础埋深 2.5m;K6—K36 挡土墙为重力式挡土墙,挡墙高度为 4。5—6。0m,基础埋深为 1。5m;墙顶填方边坡按 1:2。0 的坡率进行放坡,坡高 5。0m,坡顶标高 135.20m,坡面挂三维网喷播植草.1。8 PQ 段:为填方边坡,设计采纳“挡土墙”进行支挡,挡土墙为 C30 钢筋砼扶壁式挡墙,挡墙高度 10。0m,墙顶标高 135。20m,基础埋深 2。5m。该段西侧为了与 NOP 段进行衔接,挡土墙高度逐渐降低至 NOP 段的高度。1.9 QRS 段:为填方边坡,设计采纳“坡率法”进行放 ,坡率1:2。0,坡顶标高 135。20m,坡底标高 127。20-1...
