挡土墙、围墙施工方案

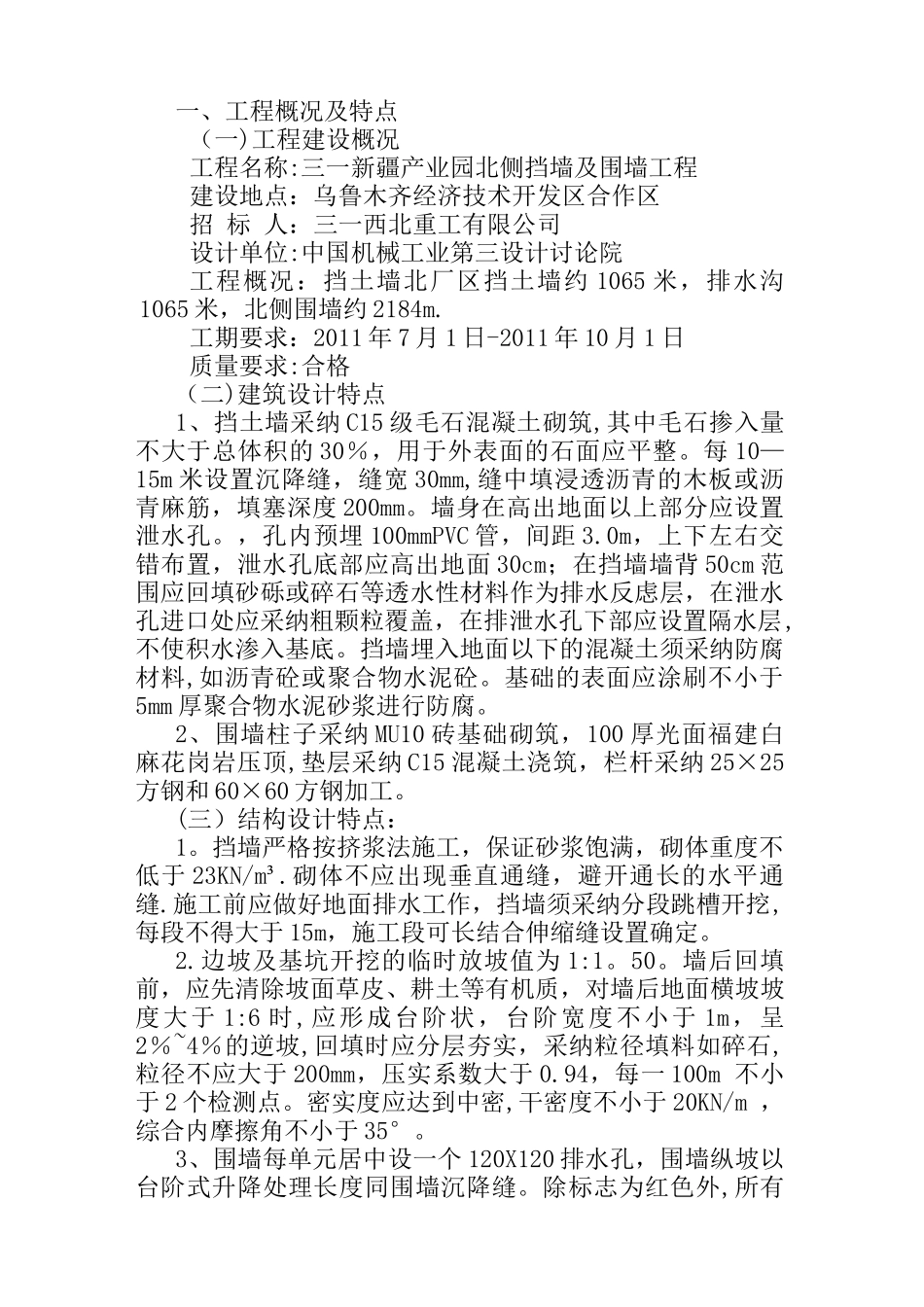

挡土墙、围墙施工方案_第1页
1/20

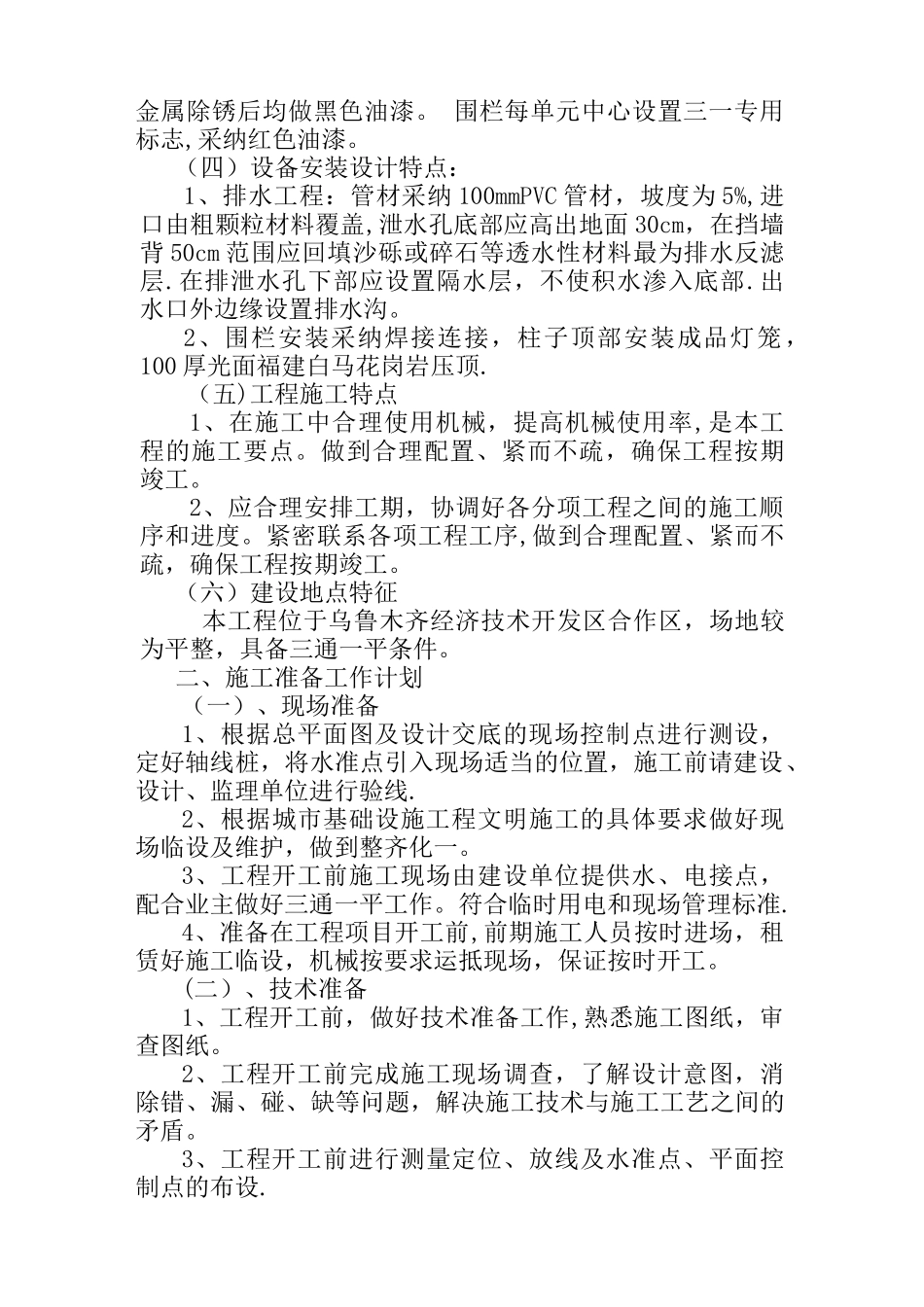

挡土墙、围墙施工方案_第2页
2/20

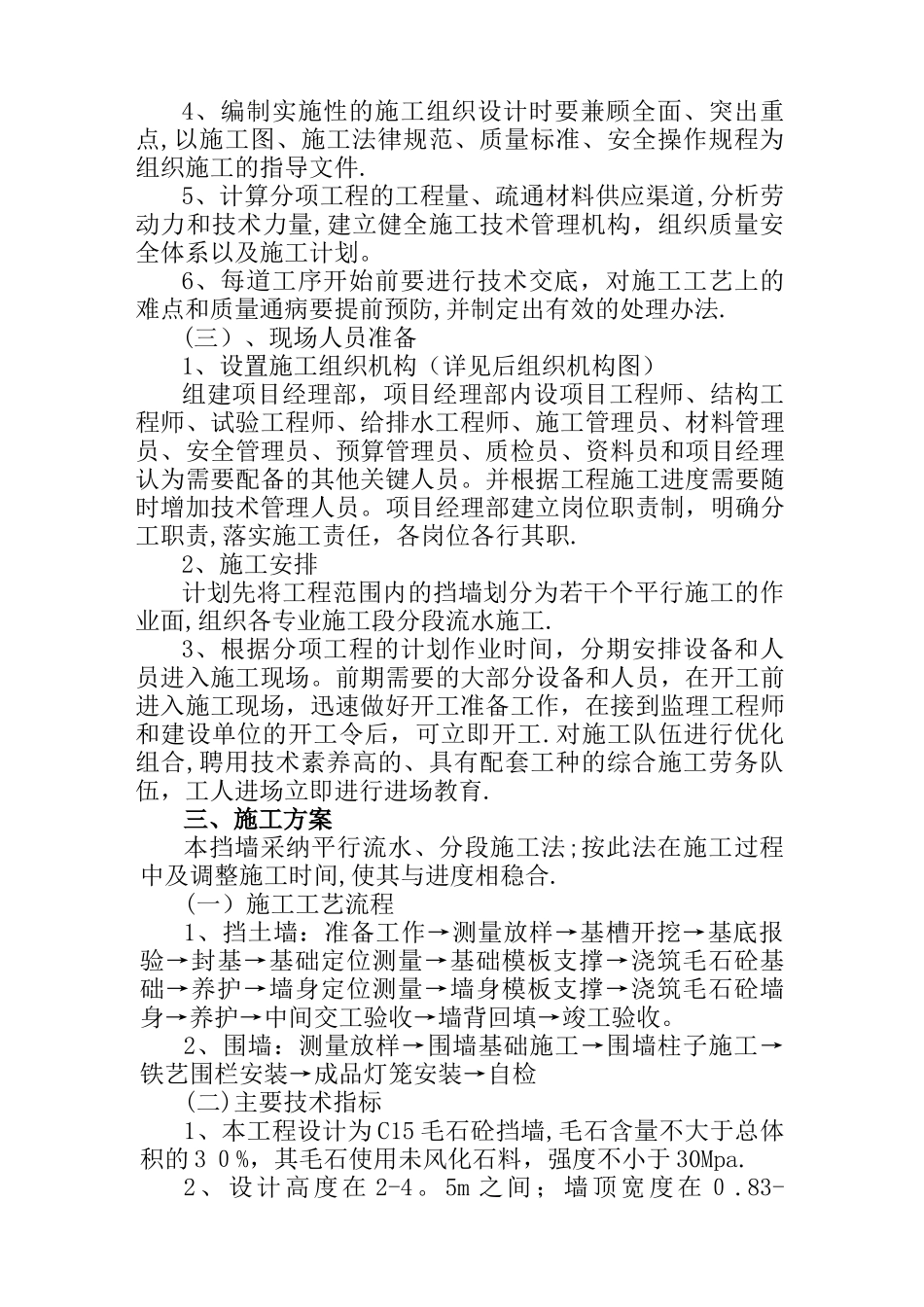

挡土墙、围墙施工方案_第3页
3/20
一、工程概况及特点(一)工程建设概况工程名称:三一新疆产业园北侧挡墙及围墙工程建设地点:乌鲁木齐经济技术开发区合作区招 标 人:三一西北重工有限公司设计单位:中国机械工业第三设计讨论院工程概况:挡土墙北厂区挡土墙约 1065 米,排水沟1065 米,北侧围墙约 2184m.工期要求:2011 年 7 月 1 日-2011 年 10 月 1 日质量要求:合格(二)建筑设计特点1、挡土墙采纳 C15 级毛石混凝土砌筑,其中毛石掺入量不大于总体积的 30%,用于外表面的石面应平整。每 10—15m 米设置沉降缝,缝宽 30mm,缝中填浸透沥青的木板或沥青麻筋,填塞深度 200mm。墙身在高出地面以上部分应设置泄水孔。,孔内预埋 100mmPVC 管,间距 3.0m,上下左右交错布置,泄水孔底部应高出地面 30cm;在挡墙墙背 50cm 范围应回填砂砾或碎石等透水性材料作为排水反虑层,在泄水孔进口处应采纳粗颗粒覆盖,在排泄水孔下部应设置隔水层,不使积水渗入基底。挡墙埋入地面以下的混凝土须采纳防腐材料,如沥青砼或聚合物水泥砼。基础的表面应涂刷不小于5mm 厚聚合物水泥砂浆进行防腐。2、围墙柱子采纳 MU10 砖基础砌筑,100 厚光面福建白麻花岗岩压顶,垫层采纳 C15 混凝土浇筑,栏杆采纳 25×25方钢和 60×60 方钢加工。(三)结构设计特点:1。挡墙严格按挤浆法施工,保证砂浆饱满,砌体重度不低于 23KN/m³.砌体不应出现垂直通缝,避开通长的水平通缝.施工前应做好地面排水工作,挡墙须采纳分段跳槽开挖,每段不得大于 15m,施工段可长结合伸缩缝设置确定。2.边坡及基坑开挖的临时放坡值为 1:1。50。墙后回填前,应先清除坡面草皮、耕土等有机质,对墙后地面横坡坡度大于 1:6 时,应形成台阶状,台阶宽度不小于 1m,呈2%~4%的逆坡,回填时应分层夯实,采纳粒径填料如碎石,粒径不应大于 200mm,压实系数大于 0.94,每一 100m 不小于 2 个检测点。密实度应达到中密,干密度不小于 20KN/m ,综合内摩擦角不小于 35°。3、围墙每单元居中设一个 120X120 排水孔,围墙纵坡以台阶式升降处理长度同围墙沉降缝。除标志为红色外,所有金属除锈后均做黑色油漆。 围栏每单元中心设置三一专用标志,采纳红色油漆。(四)设备安装设计特点:1、排水工程:管材采纳 100mmPVC 管材,坡度为 5%,进口由粗颗粒材料覆盖,泄水孔底部应高出地面 30cm,在挡墙背 50cm 范围应回填沙砾或碎石等透水性材料最为排水反滤层.在排泄水孔下部应设置隔水层,不...
