挡土墙工程量计算

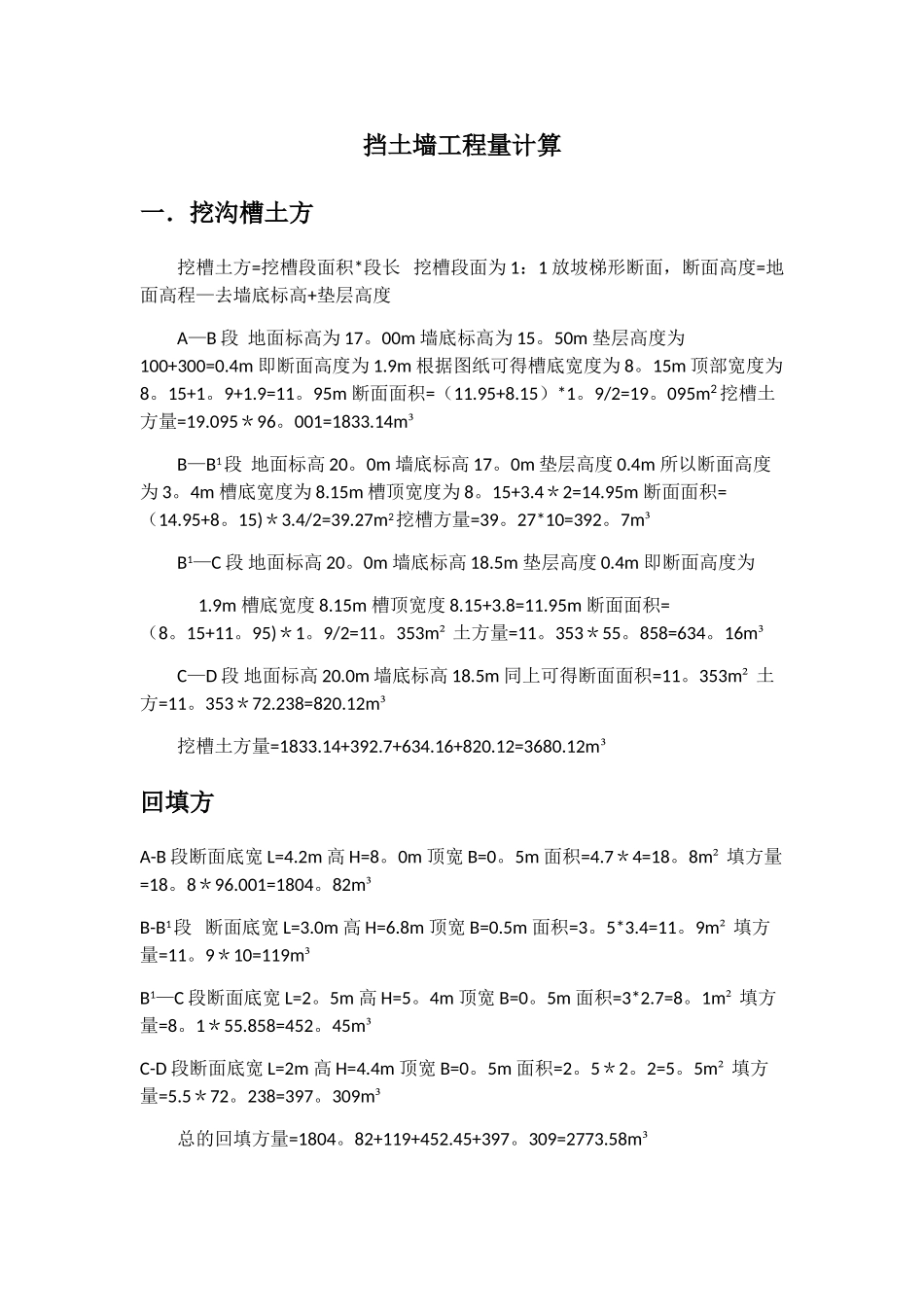

挡土墙工程量计算_第1页
1/6

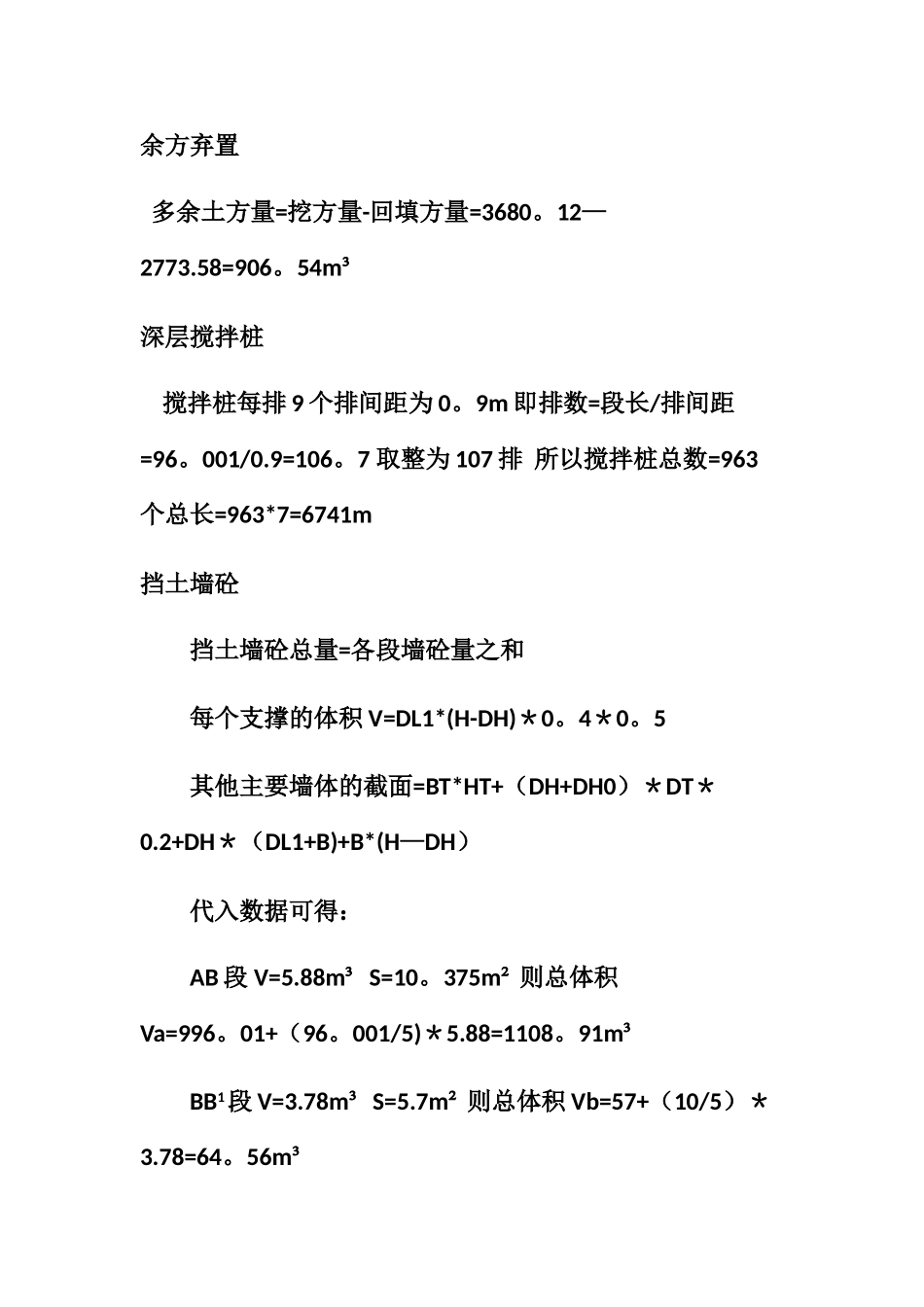

挡土墙工程量计算_第2页
2/6

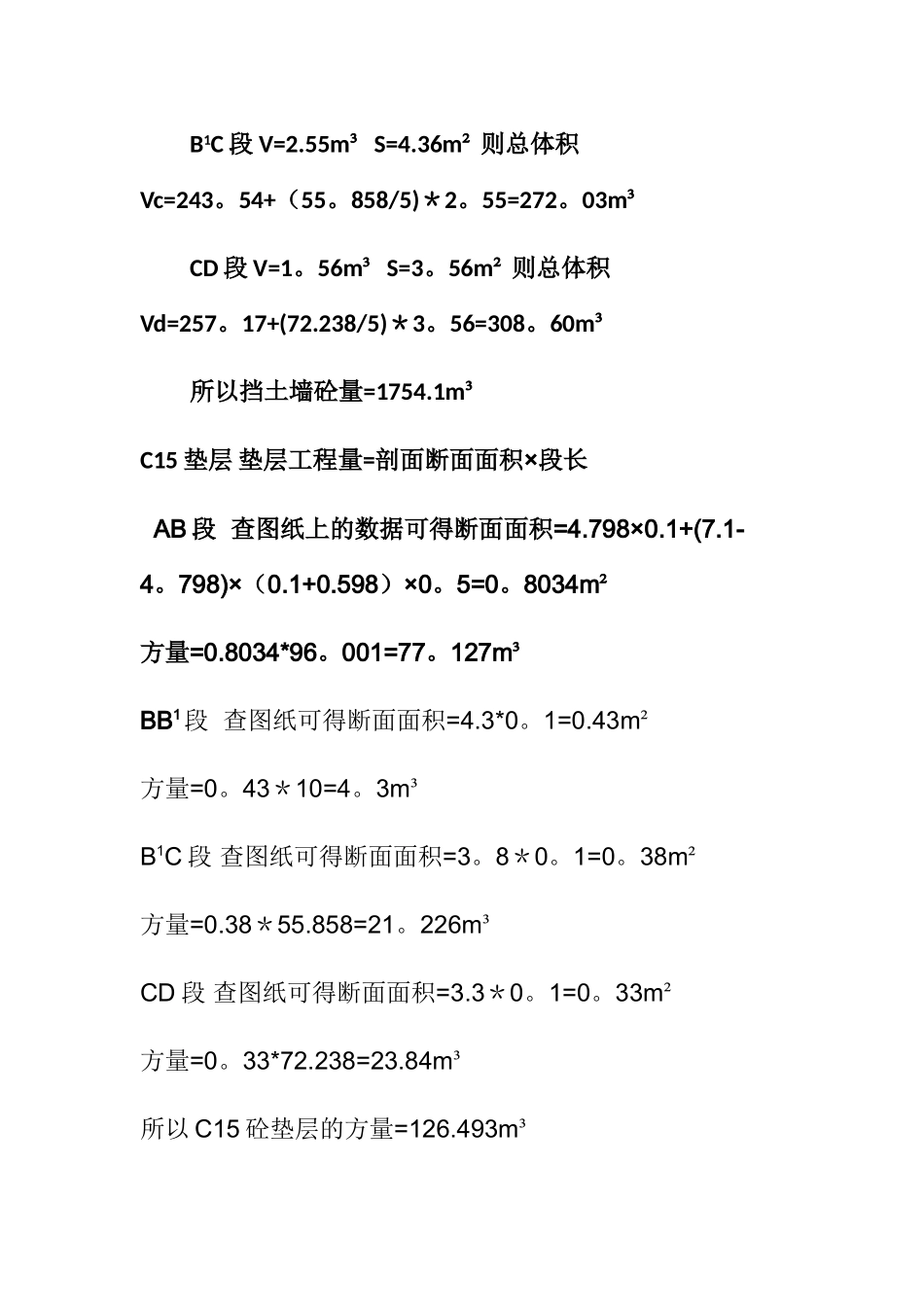

挡土墙工程量计算_第3页
3/6
挡土墙工程量计算一.挖沟槽土方挖槽土方=挖槽段面积*段长 挖槽段面为 1:1 放坡梯形断面,断面高度=地面高程—去墙底标高+垫层高度A—B 段 地面标高为 17。00m 墙底标高为 15。50m 垫层高度为100+300=0.4m 即断面高度为 1.9m 根据图纸可得槽底宽度为 8。15m 顶部宽度为8。15+1。9+1.9=11。95m 断面面积=(11.95+8.15)*1。9/2=19。095m2 挖槽土方量=19.095*96。001=1833.14m³B—B1段 地面标高 20。0m 墙底标高 17。0m 垫层高度 0.4m 所以断面高度为 3。4m 槽底宽度为 8.15m 槽顶宽度为 8。15+3.4*2=14.95m 断面面积=(14.95+8。15)*3.4/2=39.27m2挖槽方量=39。27*10=392。7m³B1—C 段 地面标高 20。0m 墙底标高 18.5m 垫层高度 0.4m 即断面高度为 1.9m 槽底宽度 8.15m 槽顶宽度 8.15+3.8=11.95m 断面面积=(8。15+11。95)*1。9/2=11。353m² 土方量=11。353*55。858=634。16m³C—D 段 地面标高 20.0m 墙底标高 18.5m 同上可得断面面积=11。353m² 土方=11。353*72.238=820.12m³挖槽土方量=1833.14+392.7+634.16+820.12=3680.12m³回填方A-B 段断面底宽 L=4.2m 高 H=8。0m 顶宽 B=0。5m 面积=4.7*4=18。8m² 填方量=18。8*96.001=1804。82m³B-B1段 断面底宽 L=3.0m 高 H=6.8m 顶宽 B=0.5m 面积=3。5*3.4=11。9m² 填方量=11。9*10=119m³B1—C 段断面底宽 L=2。5m 高 H=5。4m 顶宽 B=0。5m 面积=3*2.7=8。1m² 填方量=8。1*55.858=452。45m³C-D 段断面底宽 L=2m 高 H=4.4m 顶宽 B=0。5m 面积=2。5*2。2=5。5m² 填方量=5.5*72。238=397。309m³总的回填方量=1804。82+119+452.45+397。309=2773.58m³余方弃置 多余土方量=挖方量-回填方量=3680。12—2773.58=906。54m³深层搅拌桩 搅拌桩每排 9 个排间距为 0。9m 即排数=段长/排间距=96。001/0.9=106。7 取整为 107 排 所以搅拌桩总数=963个总长=963*7=6741m挡土墙砼挡土墙砼总量=各段墙砼量之和每个支撑的体积 V=DL1*(H-DH)*0。4*0。5其他主要墙体的截面=BT*HT+(DH+DH0)*DT*0.2+DH*(DL1+B)+B*(H—DH)代入数据可得:AB 段 V=5.88m³ S=10。375m² 则总体积Va=996。01+(96。001/5)*5.88=1108。91m³BB1段 V=3.78m³ S=5.7m² 则总体积 Vb=57+(10/5)*3.78=64。56m³B1C 段 V=2.55m³ S=4.36m² 则总体积Vc=243。54+(55。858/5)*2。55=272。03m³CD ...
