挡土墙施工工艺

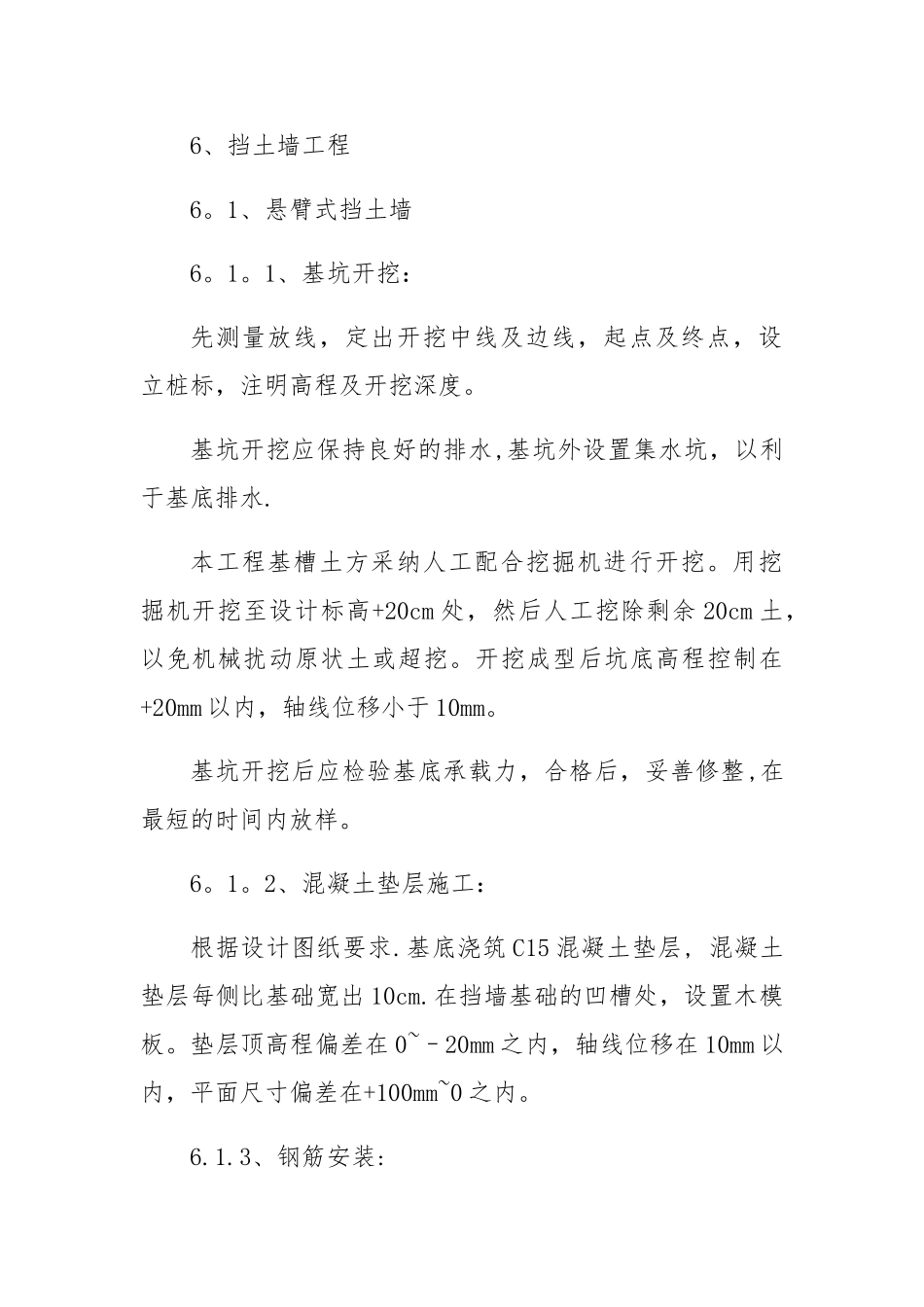

6、挡土墙工程6。1、悬臂式挡土墙6。1。1、基坑开挖：先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。基坑开挖应保持良好的排水,基坑外设置集水坑，以利于基底排水. 本工程基槽土方采纳人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm 处，然后人工挖除剩余 20cm 土，以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+20mm 以内，轴线位移小于 10mm。 基坑开挖后应检验基底承载力，合格后，妥善修整,在最短的时间内放样。6。1。2、混凝土垫层施工： 根据设计图纸要求.基底浇筑 C15 混凝土垫层, 混凝土垫层每侧比基础宽出 10cm.在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在 0~–20mm 之内，轴线位移在 10mm 以内，平面尺寸偏差在+100mm~0 之内。6.1.3、钢筋安装: 钢筋直径在 12mm 以上时，采纳双面焊接接头，焊接长度不小于 6d；其他采纳搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整，接头处无裂纹.焊接钢筋要进行抽样检验，以每 300 个同类型接头为一批,切取三个接头进行拉伸试验,其抗拉强度均不得低于该级别钢筋的抗拉强度标准值,且试件断口呈塑性断裂。 现浇钢筋基础先安装基础钢筋，预埋墙身竖向钢筋,待基础浇灌混凝土完后且砼达到 2。5Mpa 后,进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎,最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋.摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量,搭接长度按现行施工法律规范规定执行。钢筋交叉点采纳铁丝扎牢。所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。为保证保护层厚度,垫块预制时厚度要准确,强度要保证。6。1。4、模板工程： 根据结构物的特点挡墙混凝土施工中使用木质夹板。所有模板及支架必须保证结构和构件的形状、尺寸和相对位置正确;具有足够的强度和稳定性；模板表面平整、接缝严密、不漏浆；制作简单,装拆方便，经济耐用。 在安装模板过程中应该注意以下几点： ① 模板安装前，必须经过正确放样，检查无误后才能立模安装。 ② 模板必须支撑牢固、稳定,不得有松动、跑模、超标准变形下沉等现象。 ③ 模板应拼缝平整严密，并实行措施填缝，不得漏浆，模内必须洁净。固定在模板上的预埋件和预留孔洞不得遗漏,模板安装必须牢固,位置准确。模板...
