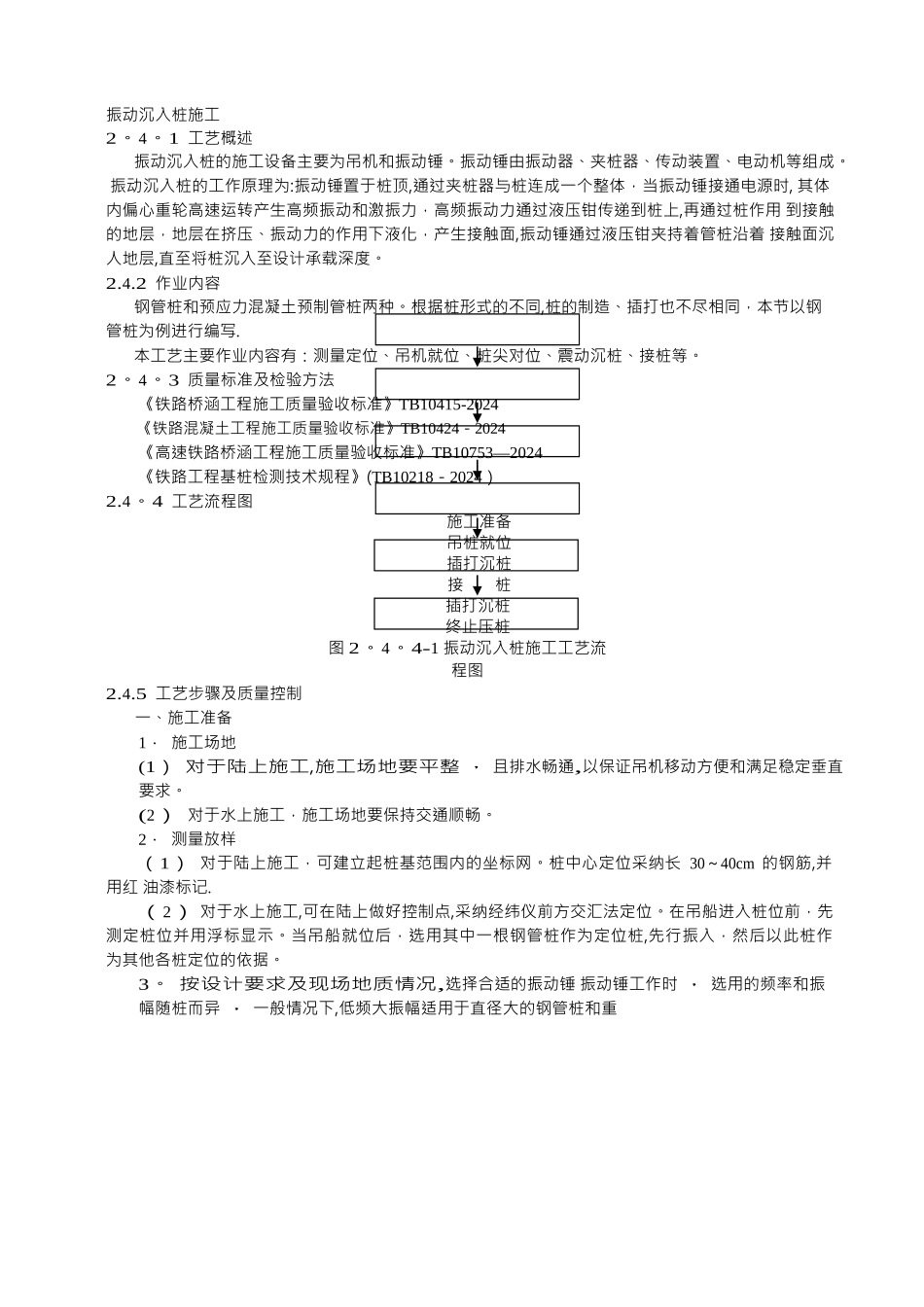

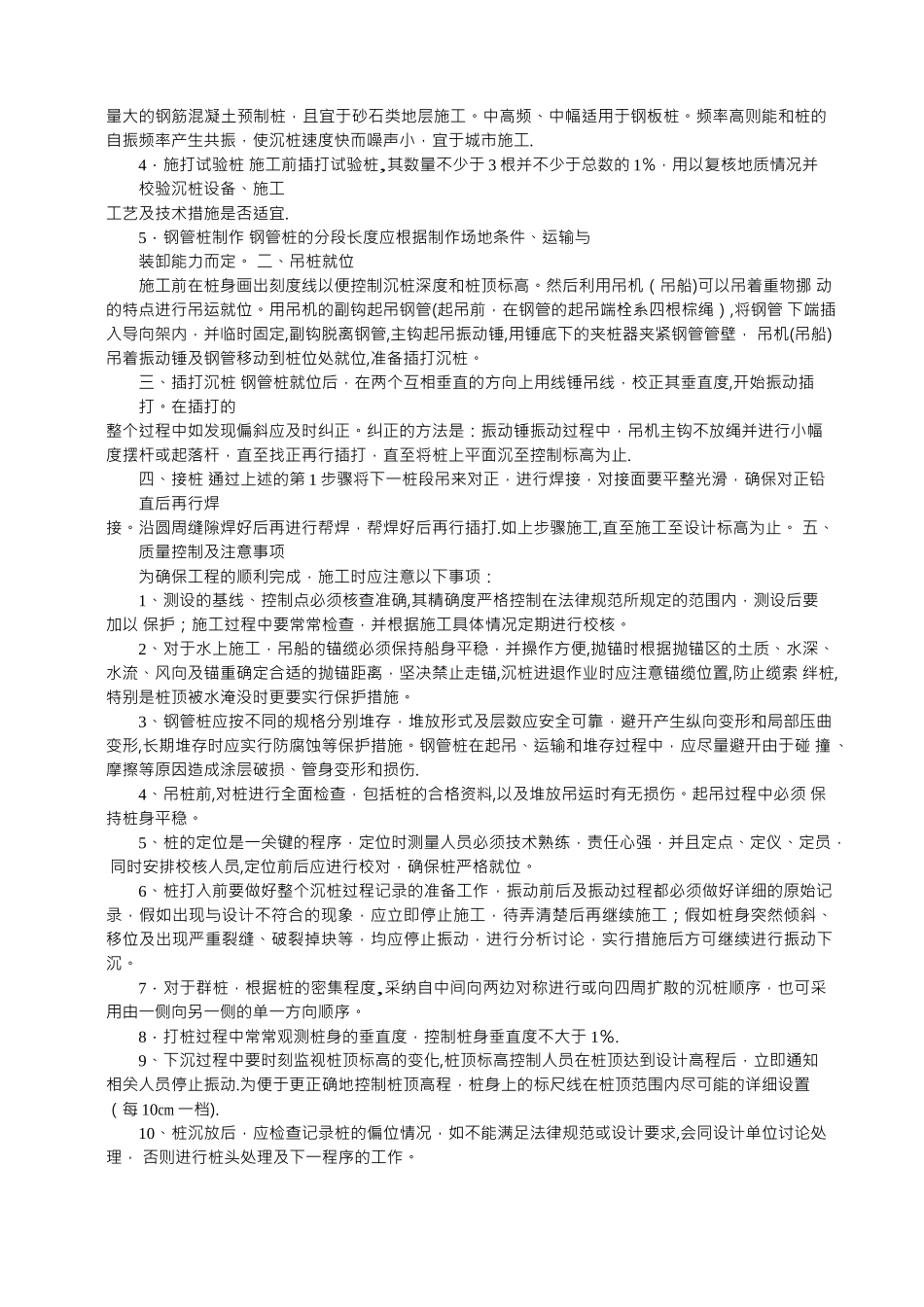

振动沉入桩施工2。4。1 工艺概述振动沉入桩的施工设备主要为吊机和振动锤。振动锤由振动器、夹桩器、传动装置、电动机等组成。 振动沉入桩的工作原理为:振动锤置于桩顶,通过夹桩器与桩连成一个整体，当振动锤接通电源时, 其体内偏心重轮高速运转产生高频振动和激振力，高频振动力通过液压钳传递到桩上,再通过桩作用 到接触的地层，地层在挤压、振动力的作用下液化，产生接触面,振动锤通过液压钳夹持着管桩沿着 接触面沉人地层,直至将桩沉入至设计承载深度。2.4.2 作业内容钢管桩和预应力混凝土预制管桩两种。根据桩形式的不同,桩的制造、插打也不尽相同，本节以钢 管桩为例进行编写.本工艺主要作业内容有：测量定位、吊机就位、桩尖对位、震动沉桩、接桩等。2。4。3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2024《铁路混凝土工程施工质量验收标准》TB10424－2024《高速铁路桥涵工程施工质量验收标准》TB10753—2024《铁路工程基桩检测技术规程》(TB10218－2024）2.4。4 工艺流程图施工准备吊桩就位插打沉桩接桩插打沉桩终止压桩图 2。4。4-1 振动沉入桩施工工艺流程图2.4.5 工艺步骤及质量控制 一、施工准备1． 施工场地(1） 对于陆上施工,施工场地要平整，且排水畅通,以保证吊机移动方便和满足稳定垂直要求。(2） 对于水上施工，施工场地要保持交通顺畅。2． 测量放样（1） 对于陆上施工，可建立起桩基范围内的坐标网。桩中心定位采纳长 30～40cm 的钢筋,并用红 油漆标记.（2） 对于水上施工,可在陆上做好控制点,采纳经纬仪前方交汇法定位。在吊船进入桩位前，先 测定桩位并用浮标显示。当吊船就位后，选用其中一根钢管桩作为定位桩,先行振入，然后以此桩作 为其他各桩定位的依据。3。 按设计要求及现场地质情况,选择合适的振动锤 振动锤工作时，选用的频率和振幅随桩而异，一般情况下,低频大振幅适用于直径大的钢管桩和重量大的钢筋混凝土预制桩，且宜于砂石类地层施工。中高频、中幅适用于钢板桩。频率高则能和桩的 自振频率产生共振，使沉桩速度快而噪声小，宜于城市施工.4．施打试验桩 施工前插打试验桩,其数量不少于 3 根并不少于总数的 1％，用以复核地质情况并校验沉桩设备、施工工艺及技术措施是否适宜.5．钢管桩制作 钢管桩的分段长度应根据制作场地条件、运输与装卸能力而定。 二、吊桩就位施工前在桩身画出刻度线以便控制沉桩深度和桩顶标高。然后利用吊机（吊船)可以吊着重物挪...
