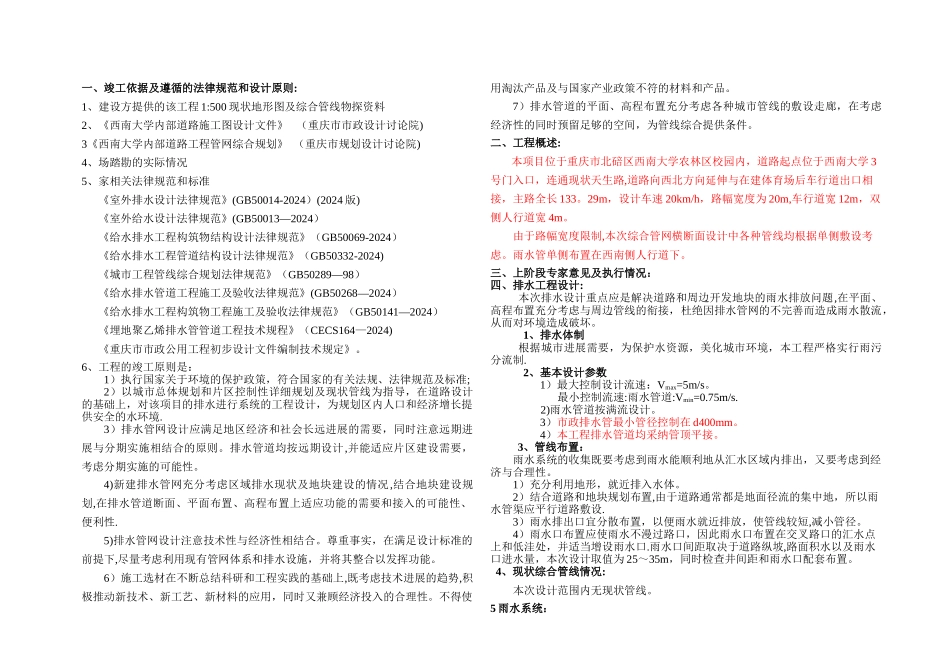

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的法律规范和设计原则:1、建设方提供的该工程 1:500 现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》 （重庆市市政设计讨论院)3《西南大学内部道路工程管网综合规划》 （重庆市规划设计讨论院)4、场踏勘的实际情况5、家相关法律规范和标准《室外排水设计法律规范》(GB50014-2024）(2024 版)《室外给水设计法律规范》(GB50013—2024）《给水排水工程构筑物结构设计法律规范》（GB50069-2024）《给水排水工程管道结构设计法律规范》（GB50332-2024)《城市工程管线综合规划法律规范》（GB50289—98）《给水排水管道工程施工及验收法律规范》(GB50268—2024）《给水排水工程构筑物工程施工及验收法律规范》（GB50141—2024）《埋地聚乙烯排水管管道工程技术规程》（CECS164—2024)《重庆市市政公用工程初步设计文件编制技术规定》。6、工程的竣工原则是：1）执行国家关于环境的保护政策，符合国家的有关法规、法律规范及标准;2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境.3）排水管网设计应满足地区经济和社会长远进展的需要，同时注意远期进展与分期实施相结合的原则。排水管道均按远期设计,并能适应片区建设需要，考虑分期实施的可能性。4)新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性.5)排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下,尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。6）施工选材在不断总结科研和工程实践的基础上,既考虑技术进展的趋势,积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。7）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。二、工程概述:本项目位于重庆市北碚区西南大学农林区校园内，道路起点位于西南大学 3号门入口，连通现状天生路,道路向西北方向延伸与在建体育场后车行道出口相接，主路全长 133。29m，设计车速 20km/h，路幅宽度为 20m,车行道宽 12m，双侧人行道宽 4m。由于路幅宽度限制,本次综合管网横断面设...
