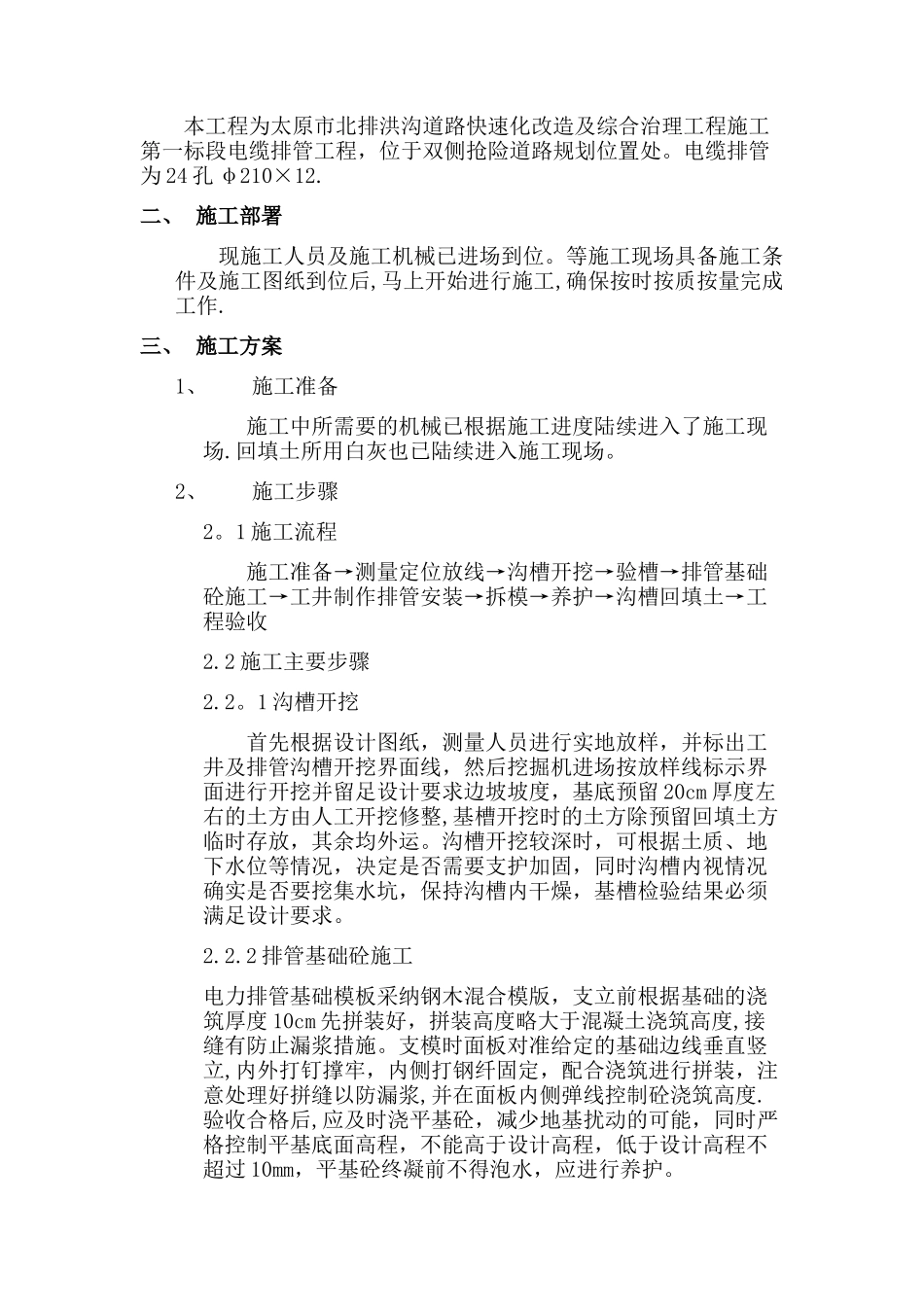

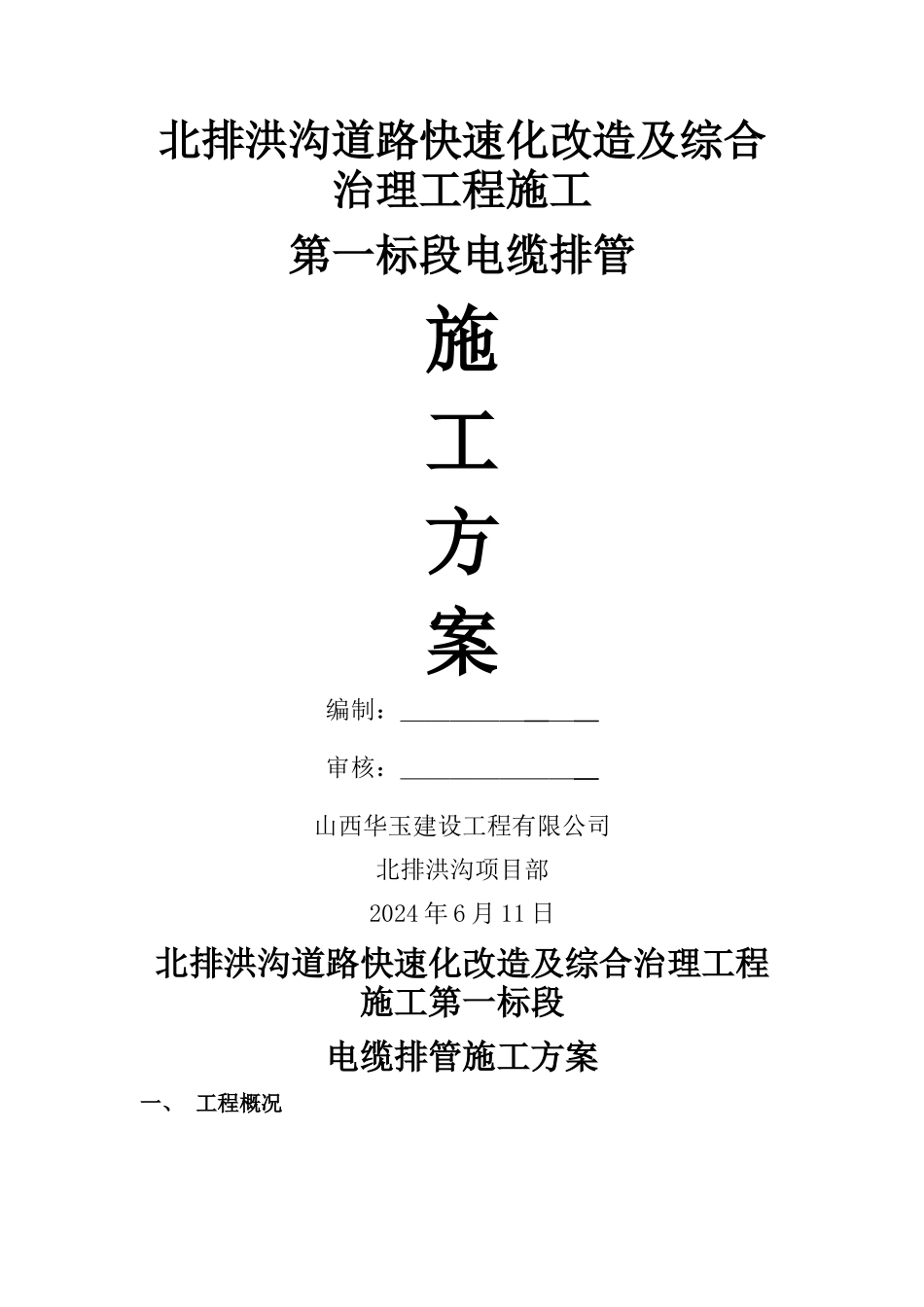

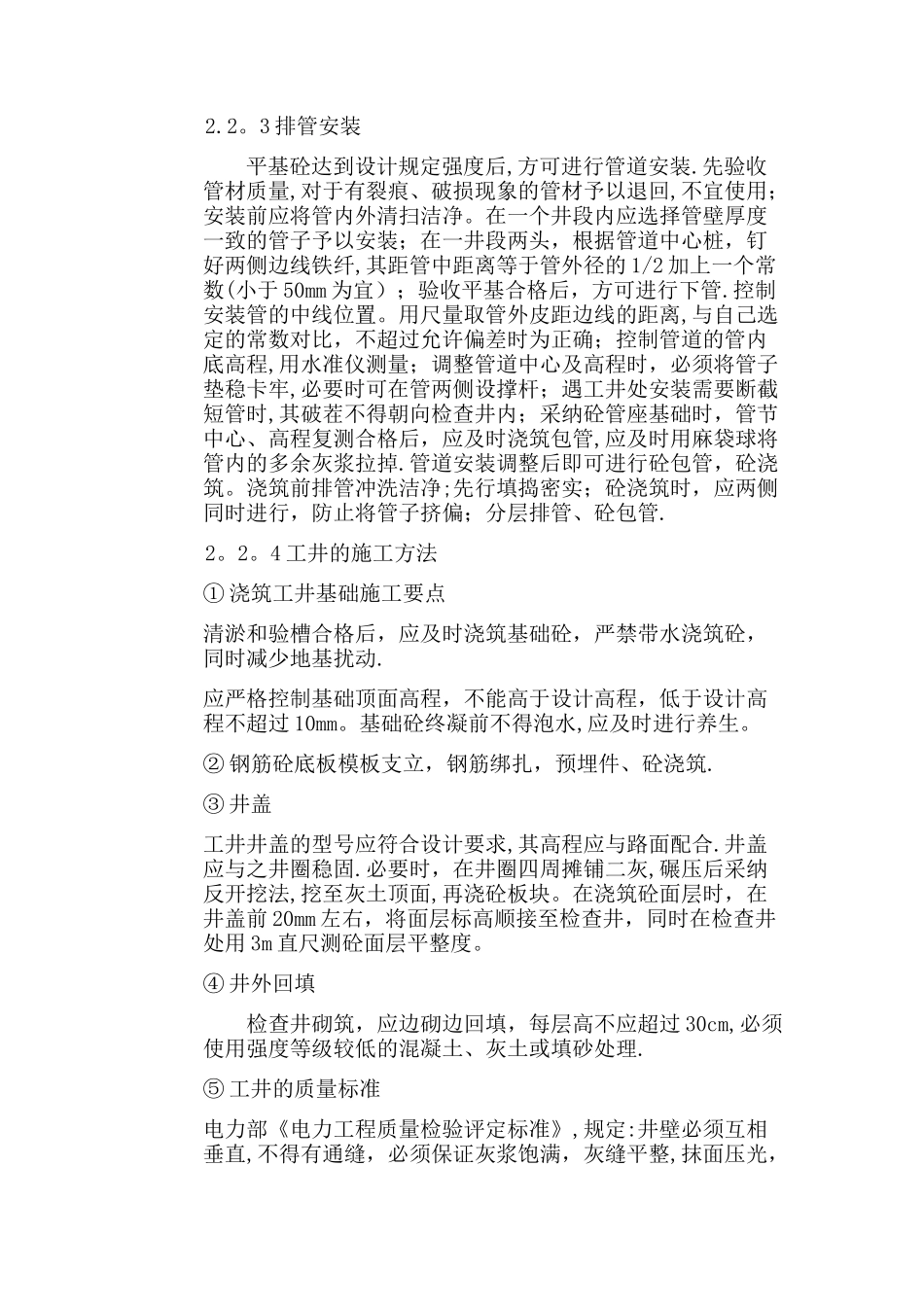

北排洪沟道路快速化改造及综合治理工程施工第一标段电缆排管施工方案编制：＿＿＿＿＿＿＿＿审核：＿＿＿＿＿＿＿＿山西华玉建设工程有限公司北排洪沟项目部2024 年 6 月 11 日北排洪沟道路快速化改造及综合治理工程施工第一标段电缆排管施工方案一、 工程概况本工程为太原市北排洪沟道路快速化改造及综合治理工程施工第一标段电缆排管工程，位于双侧抢险道路规划位置处。电缆排管为 24 孔 φ210×12.二、 施工部署现施工人员及施工机械已进场到位。等施工现场具备施工条件及施工图纸到位后,马上开始进行施工,确保按时按质按量完成工作.三、 施工方案1、施工准备施工中所需要的机械已根据施工进度陆续进入了施工现场.回填土所用白灰也已陆续进入施工现场。2、施工步骤2。1 施工流程 施工准备→测量定位放线→沟槽开挖→验槽→排管基础砼施工→工井制作排管安装→拆模→养护→沟槽回填土→工程验收2.2 施工主要步骤2.2。1 沟槽开挖首先根据设计图纸，测量人员进行实地放样，并标出工井及排管沟槽开挖界面线，然后挖掘机进场按放样线标示界面进行开挖并留足设计要求边坡坡度，基底预留 20cm 厚度左右的土方由人工开挖修整,基槽开挖时的土方除预留回填土方临时存放，其余均外运。沟槽开挖较深时，可根据土质、地下水位等情况，决定是否需要支护加固，同时沟槽内视情况确实是否要挖集水坑，保持沟槽内干燥，基槽检验结果必须满足设计要求。2.2.2 排管基础砼施工电力排管基础模板采纳钢木混合模版，支立前根据基础的浇筑厚度 10cm 先拼装好，拼装高度略大于混凝土浇筑高度,接缝有防止漏浆措施。支模时面板对准给定的基础边线垂直竖立,内外打钉撑牢，内侧打钢纤固定，配合浇筑进行拼装，注意处理好拼缝以防漏浆,并在面板内侧弹线控制砼浇筑高度.验收合格后,应及时浇平基砼，减少地基扰动的可能，同时严格控制平基底面高程，不能高于设计高程，低于设计高程不超过 10mm，平基砼终凝前不得泡水，应进行养护。2.2。3 排管安装平基砼达到设计规定强度后,方可进行管道安装.先验收管材质量,对于有裂痕、破损现象的管材予以退回,不宜使用；安装前应将管内外清扫洁净。在一个井段内应选择管壁厚度一致的管子予以安装；在一井段两头，根据管道中心桩，钉好两侧边线铁纤,其距管中距离等于管外径的 1/2 加上一个常数(小于 50mm 为宜）；验收平基合格后，方可进行下管.控制安装管的中线位置。用尺量取管外皮距边线的距离,与自己选定的常数...
