接地网施工方法

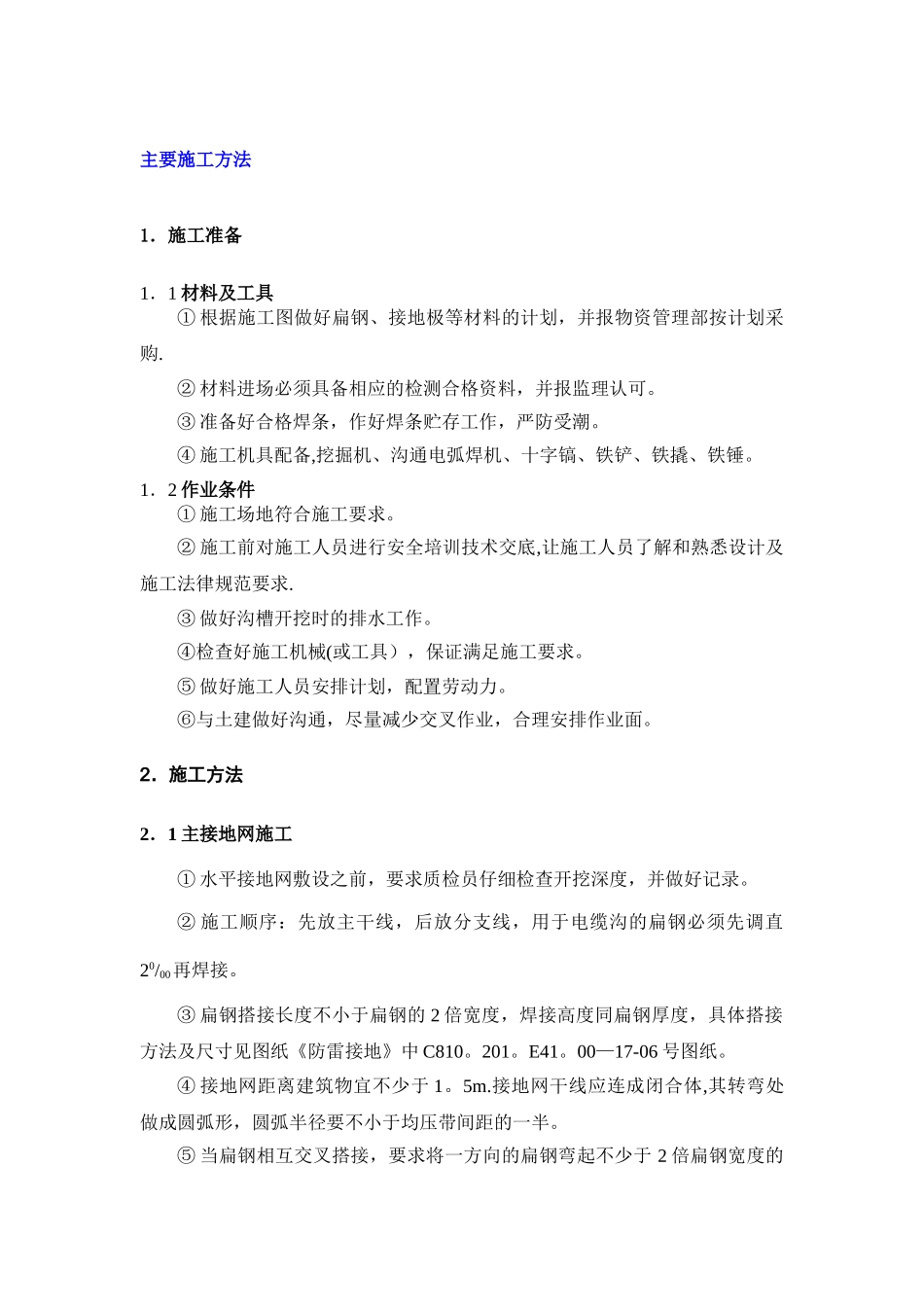

主要施工方法1．施工准备1．1 材料及工具① 根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购.② 材料进场必须具备相应的检测合格资料，并报监理认可。③ 准备好合格焊条，作好焊条贮存工作，严防受潮。④ 施工机具配备,挖掘机、沟通电弧焊机、十字镐、铁铲、铁撬、铁锤。1．2 作业条件① 施工场地符合施工要求。② 施工前对施工人员进行安全培训技术交底,让施工人员了解和熟悉设计及施工法律规范要求.③ 做好沟槽开挖时的排水工作。④检查好施工机械(或工具），保证满足施工要求。⑤ 做好施工人员安排计划，配置劳动力。⑥与土建做好沟通，尽量减少交叉作业，合理安排作业面。2．施工方法2．1 主接地网施工① 水平接地网敷设之前，要求质检员仔细检查开挖深度，并做好记录。② 施工顺序：先放主干线，后放分支线，用于电缆沟的扁钢必须先调直20/00再焊接。③ 扁钢搭接长度不小于扁钢的 2 倍宽度，焊接高度同扁钢厚度，具体搭接方法及尺寸见图纸《防雷接地》中 C810。201。E41。00—17-06 号图纸。④ 接地网距离建筑物宜不少于 1。5m.接地网干线应连成闭合体,其转弯处做成圆弧形，圆弧半径要不小于均压带间距的一半。⑤ 当扁钢相互交叉搭接，要求将一方向的扁钢弯起不少于 2 倍扁钢宽度的长度，然后与另一方向的扁钢一起焊接,搭接方法及尺寸见《全地防雷接地》中C810.201。E41.00—17—06 号图纸。⑥ 横穿电缆沟的接地网干线,要求敷设在电缆沟下，而不要穿越电沟内,以防止沟内积水后严重腐蚀扁钢。⑦ 扁钢焊接要求设专人焊接，持证上岗。⑧ 焊接前应将扁钢端头外表面的污物清除,使之具有金属光泽.⑨ 焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。⑩ 扁钢弯制：在水平接地体与垂直接地极连接的部位、接地网边沿角等位置敷设的扁钢需要进行弯制。2．2 垂直接地极施工1.垂直接地极安装作业：成孔后，将长度为 2。5m 的 φ50 钢管垫上厚木块轻敲将其打入设计深度,避开直接打击钢管，否则容易造成钢管弯曲或焊接接头脱落,而影响接地网施工质量。顶端露出 150mm 与水平接地体焊接。2 垂直接地极与水平接地体的连接方式:水平接地体与垂直接地极采纳焊接连接，并使用—30 扁钢做抱箍固定.接地体之间的连接应牢固，无虚焊。如下图所示。2。 3 阴极保护系统的施工1。检验阳极表面是否有油污、油漆等杂物，有则一定清除洁净；电缆绝缘皮是否完好，接头是否牢靠。 2.阳极坑的开挖:...
