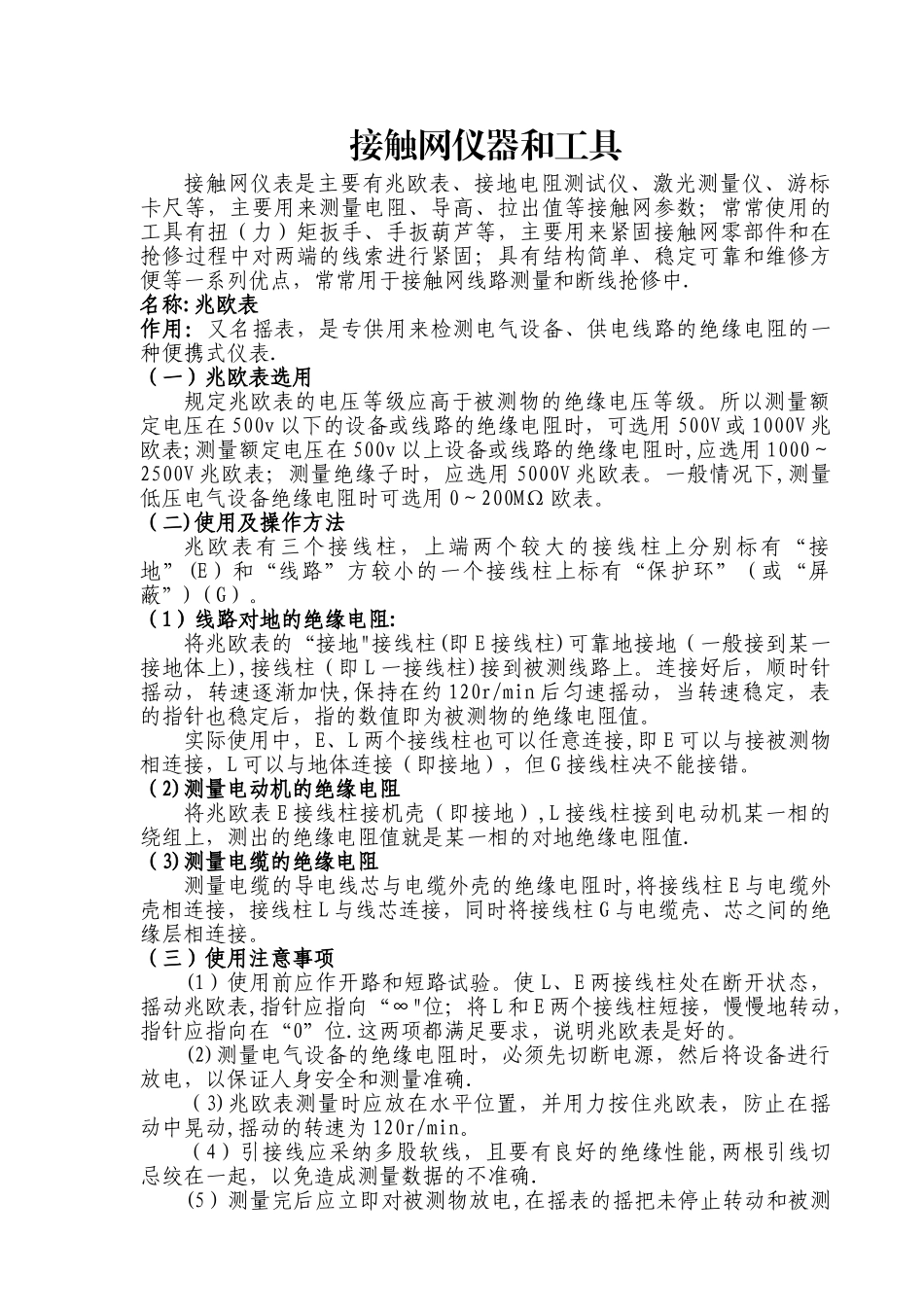

接触网仪器仪表_第1页
1/5

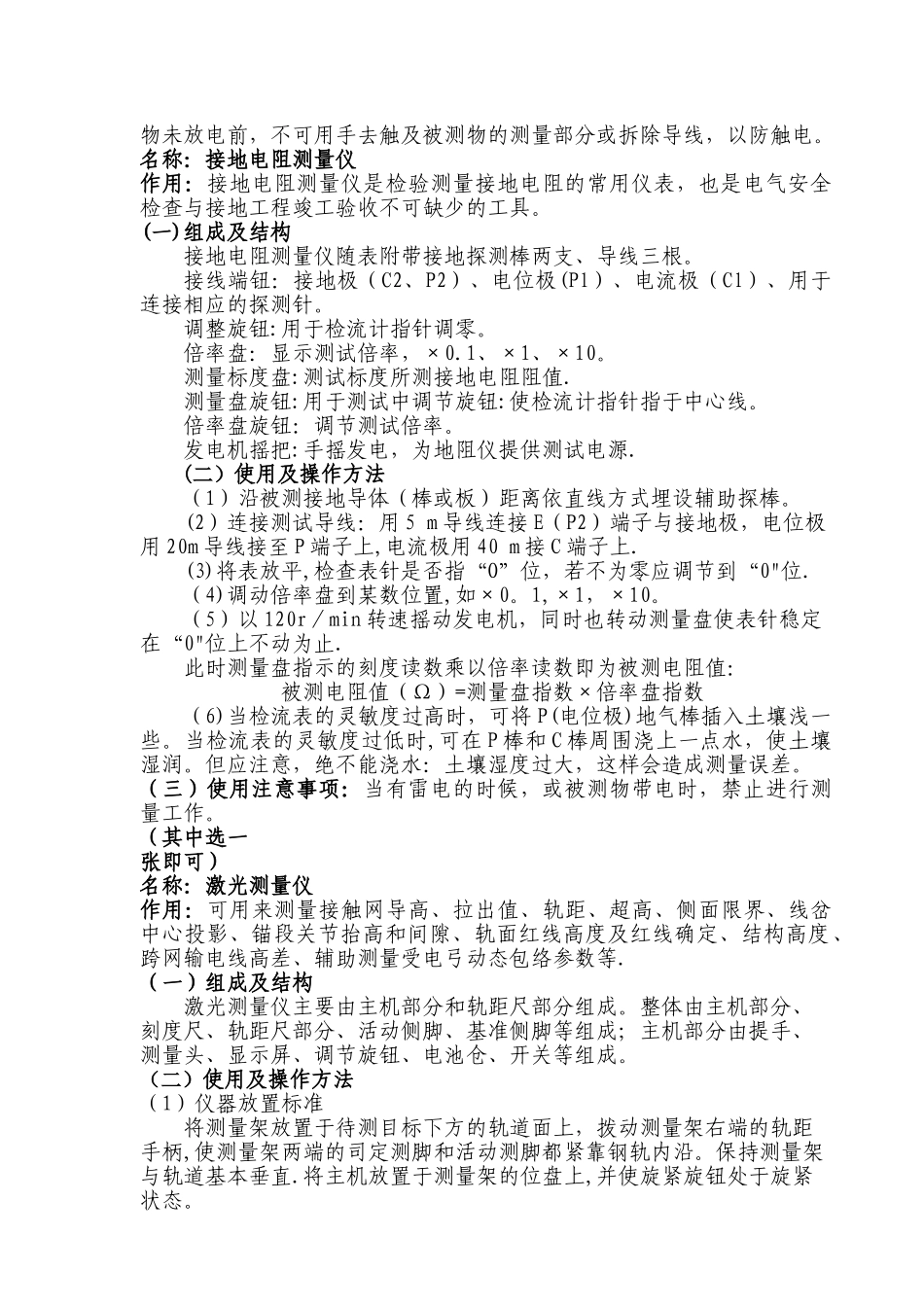

接触网仪器仪表_第2页
2/5

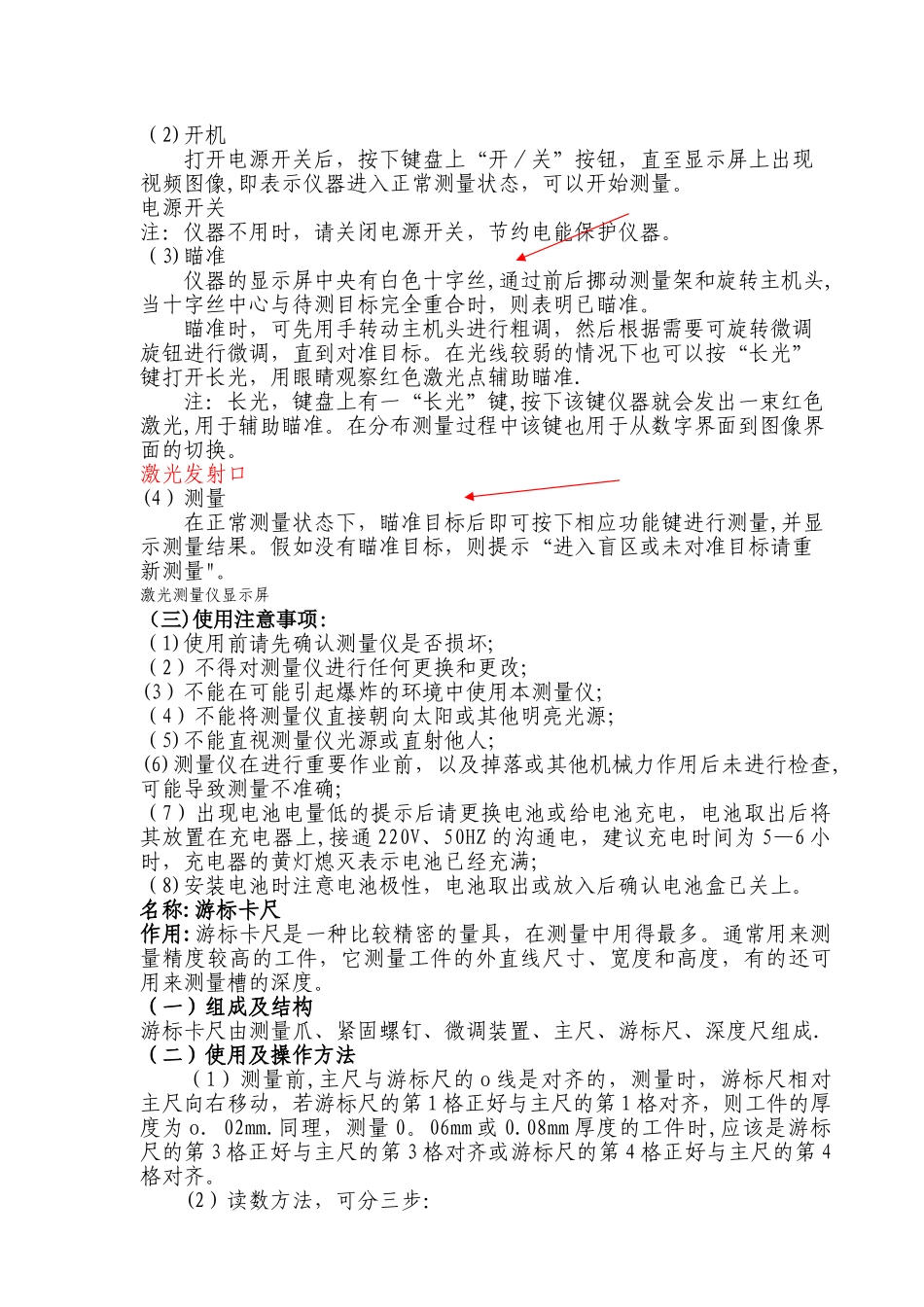

接触网仪器仪表_第3页
3/5
接触网仪器和工具接触网仪表是主要有兆欧表、接地电阻测试仪、激光测量仪、游标卡尺等,主要用来测量电阻、导高、拉出值等接触网参数;常常使用的工具有扭(力)矩扳手、手扳葫芦等,主要用来紧固接触网零部件和在抢修过程中对两端的线索进行紧固;具有结构简单、稳定可靠和维修方便等一系列优点,常常用于接触网线路测量和断线抢修中.名称:兆欧表作用:又名摇表,是专供用来检测电气设备、供电线路的绝缘电阻的一种便携式仪表.(一)兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。所以测量额定电压在 500v 以下的设备或线路的绝缘电阻时,可选用 500V 或 1000V 兆欧表;测量额定电压在 500v 以上设备或线路的绝缘电阻时,应选用 1000~2500V 兆欧表;测量绝缘子时,应选用 5000V 兆欧表。一般情况下,测量低压电气设备绝缘电阻时可选用 0~200MΩ 欧表。(二)使用及操作方法兆欧表有三个接线柱,上端两个较大的接线柱上分别标有“接地”(E)和“线路”方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。(1)线路对地的绝缘电阻:将兆欧表的“接地"接线柱(即 E 接线柱)可靠地接地(一般接到某一接地体上),接线柱(即 L 一接线柱)接到被测线路上。连接好后,顺时针摇动,转速逐渐加快,保持在约 120r/min 后匀速摇动,当转速稳定,表的指针也稳定后,指的数值即为被测物的绝缘电阻值。实际使用中,E、L 两个接线柱也可以任意连接,即 E 可以与接被测物相连接,L 可以与地体连接(即接地),但 G 接线柱决不能接错。(2)测量电动机的绝缘电阻将兆欧表 E 接线柱接机壳(即接地),L 接线柱接到电动机某一相的绕组上,测出的绝缘电阻值就是某一相的对地绝缘电阻值.(3)测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱 E 与电缆外壳相连接,接线柱 L 与线芯连接,同时将接线柱 G 与电缆壳、芯之间的绝缘层相连接。(三)使用注意事项(1)使用前应作开路和短路试验。使 L、E 两接线柱处在断开状态,摇动兆欧表,指针应指向“∞"位;将 L 和 E 两个接线柱短接,慢慢地转动,指针应指向在“0”位.这两项都满足要求,说明兆欧表是好的。(2)测量电气设备的绝缘电阻时,必须先切断电源,然后将设备进行放电,以保证人身安全和测量准确.(3)兆欧表测量时应放在水平位置,并用力按住兆欧表,防止在摇动中晃动,摇动的转速为 120r/min。(4)引接线应采纳多股软线,且要有良好的绝...
