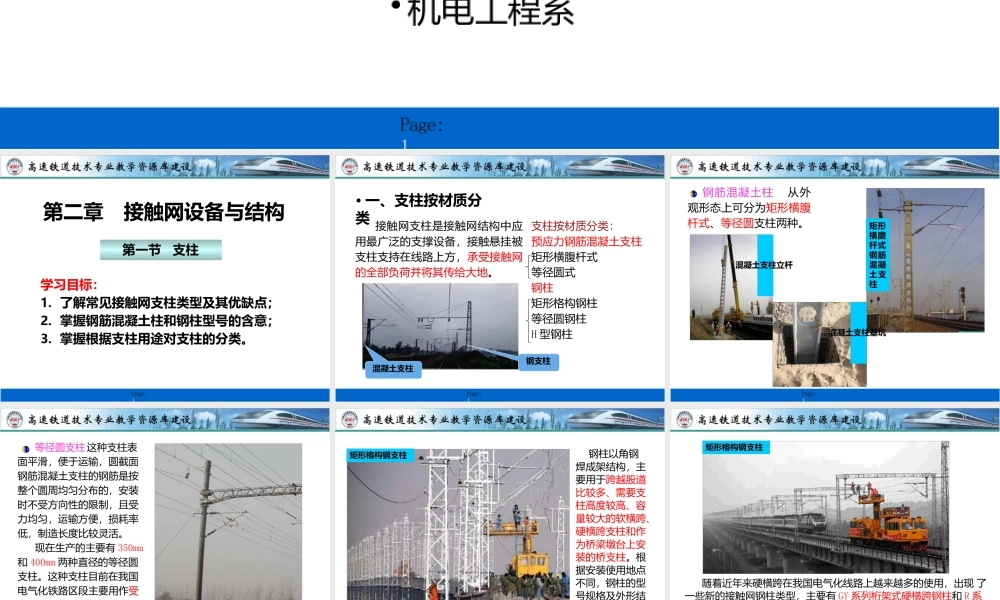

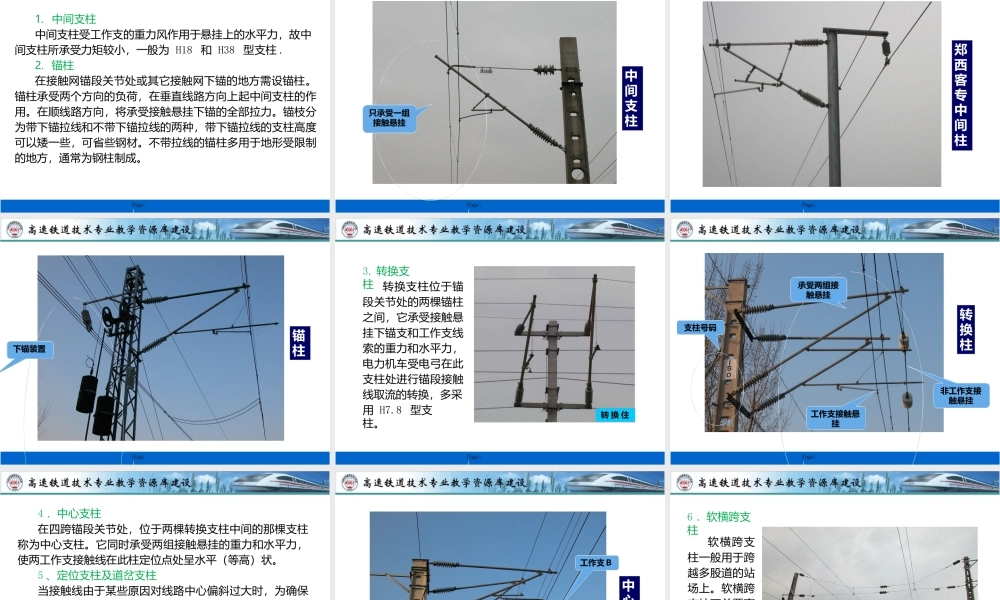

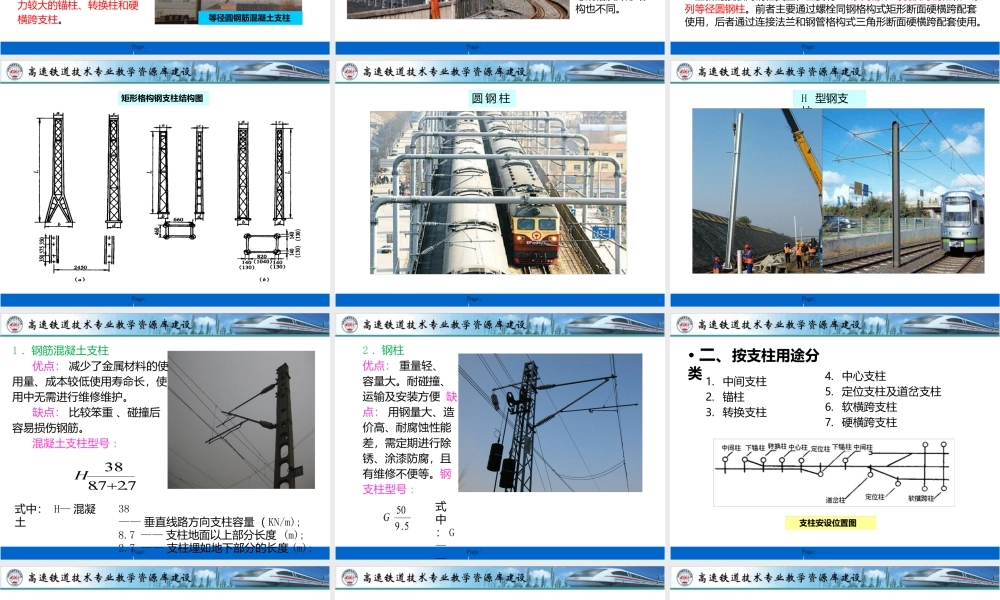

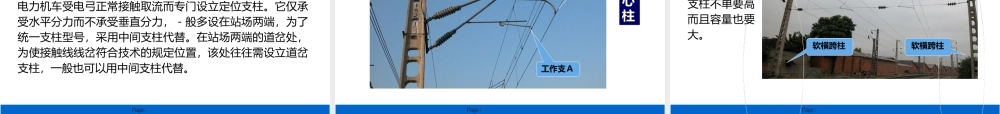

电气化铁路接触网Page: 1• 机电工程系第二章接触网设备与结构第一节支柱学习目标：1. 了解常见接触网支柱类型及其优缺点；2. 掌握钢筋混凝土柱和钢柱型号的含意；3. 掌握根据支柱用途对支柱的分类。Page: 1• 一、支柱按材质分类 接触网支柱是接触网结构中应用最广泛的支撑设备，接触悬挂被支柱支持在线路上方，承受接触网的全部负荷并将其传给大地。支柱按材质分类：预应力钢筋混凝土支柱矩形横腹杆式等径圆式钢柱矩形格构钢柱等径圆钢柱H 型钢柱混凝土支柱钢支柱Page: 1混凝土支柱立杆钢筋混凝土柱 从外观形态上可分为矩形横腹杆式、等径圆支柱两种。混凝土支柱基坑矩形横腹杆式钢筋混凝土支柱Page: 1等径圆支柱这种支柱表面平滑，便于运输，圆截面钢筋混凝土支柱的钢筋是按整个圆周均匀分布的，安装时不受方向性的限制，且受力均匀，运输方便，损耗率低，制造长度比较灵活。现在生产的主要有 350mm和 400mm 两种直径的等径圆支柱。这种支柱目前在我国电气化铁路区段主要用作受力较大的锚柱、转换柱和硬横跨支柱。等径圆钢筋混凝土支柱Page: 1矩形格构钢支柱Page: 1钢柱以角钢焊成架结构，主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨、硬横跨支柱和作 为桥梁墩台上安 装的桥支柱。根 据安装使用地点 不同，钢柱的型 号规格及外形结 构也不同。矩形格构钢支柱Page: 1随着近年来硬横跨在我国电气化线路上越来越多的使用，出现 了一些新的接触网钢柱类型，主要有 GY 系列桁架式硬横跨钢柱和 R 系列等径圆钢柱。前者主要通过螺栓同钢格构式矩形断面硬横跨配套 使用，后者通过连接法兰和钢管格构式三角形断面硬横跨配套使用。矩形格构钢支柱结构图Page: 1圆 钢 柱Page: 1H 型钢支柱Page: 11 ．钢筋混凝土支柱优点： 减少了金属材料的使用量、成本较低使用寿命长，使用中无需进行维修维护。缺点： 比较笨重 、碰撞后容易损伤钢筋。混凝土支柱型号 :38 —— 垂直线路方向支柱容量（ KN/m);8.7 —— 支柱地面以上部分长度 (m);2.7 —— 支柱埋如地下部分的长度 (m);式中： H— 混凝土Page: 12 ．钢柱优点： 重量轻、 容量大。耐碰撞、运输及安装方便 缺点： 用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等。钢支柱型号 :式中： G ——钢柱50 ——垂直线路方向支柱容量(KN/m)9.5 ——钢柱的高度(m)Page: 1• 二、按支柱用途分类 1. 中...
