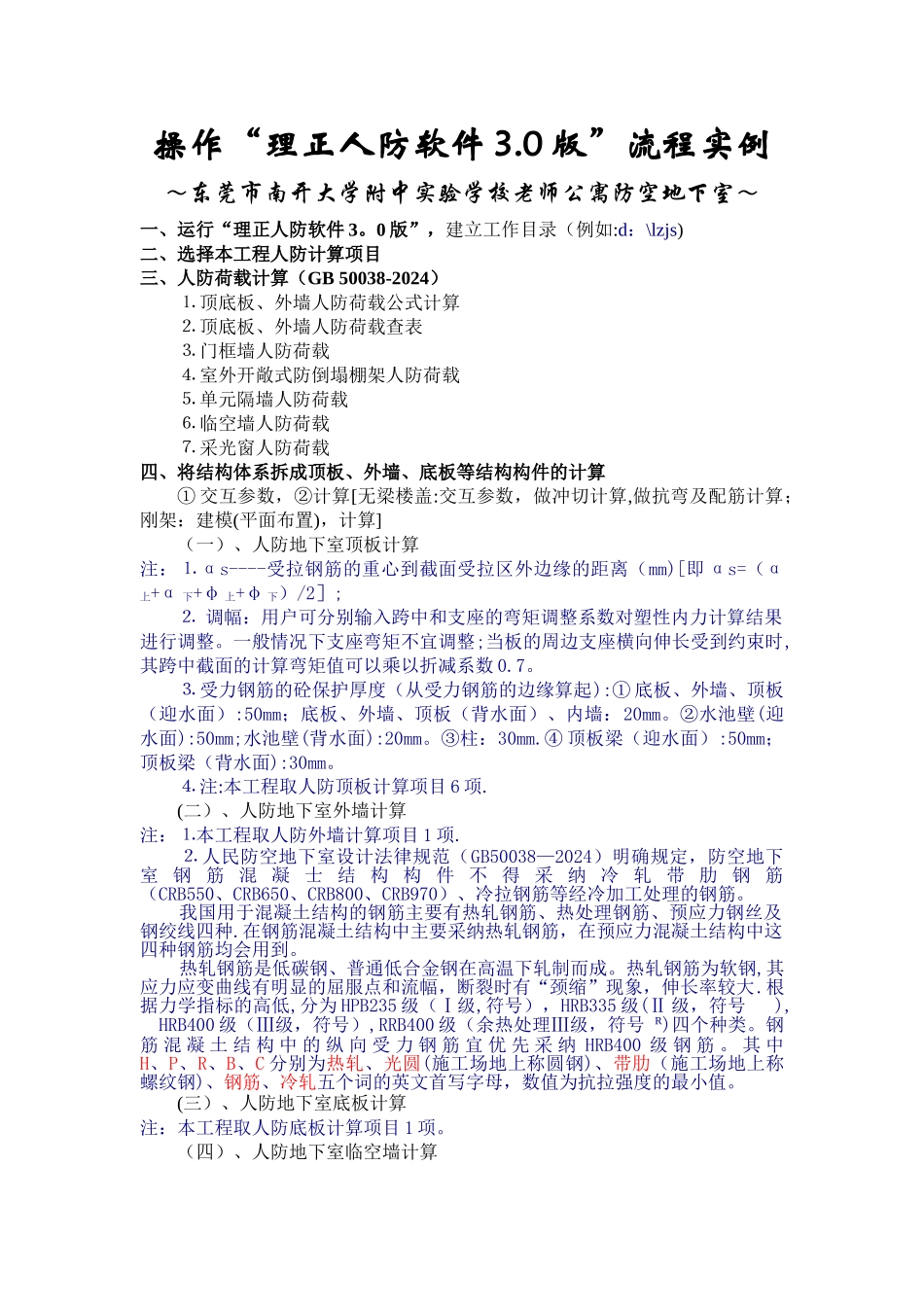

操作“理正人防软件 3.0 版”流程实例~东莞市南开大学附中实验学校老师公寓防空地下室~一、运行“理正人防软件 3。0 版”,建立工作目录(例如:d:\lzjs)二、选择本工程人防计算项目三、人防荷载计算(GB 50038-2024)⒈ 顶底板、外墙人防荷载公式计算⒉ 顶底板、外墙人防荷载查表⒊ 门框墙人防荷载⒋ 室外开敞式防倒塌棚架人防荷载⒌ 单元隔墙人防荷载⒍ 临空墙人防荷载⒎ 采光窗人防荷载四、将结构体系拆成顶板、外墙、底板等结构构件的计算① 交互参数,②计算[无梁楼盖:交互参数,做冲切计算,做抗弯及配筋计算;刚架:建模(平面布置),计算](一)、人防地下室顶板计算注:⒈ αs----受拉钢筋的重心到截面受拉区外边缘的距离(mm)[即 αs=(α上+α 下+φ 上+φ 下)/2];⒉ 调幅:用户可分别输入跨中和支座的弯矩调整系数对塑性内力计算结果进行调整。一般情况下支座弯矩不宜调整;当板的周边支座横向伸长受到约束时,其跨中截面的计算弯矩值可以乘以折减系数 0.7。⒊ 受力钢筋的砼保护厚度(从受力钢筋的边缘算起):① 底板、外墙、顶板(迎水面):50mm;底板、外墙、顶板(背水面)、内墙:20mm。②水池壁(迎水面):50mm;水池壁(背水面):20mm。③柱:30mm.④ 顶板梁(迎水面):50mm;顶板梁(背水面):30mm。⒋ 注:本工程取人防顶板计算项目 6 项.(二)、人防地下室外墙计算注:⒈本工程取人防外墙计算项目 1 项.⒉ 人民防空地下室设计法律规范(GB50038—2024)明确规定,防空地下室 钢 筋 混 凝 士 结 构 构 件 不 得 采 纳 冷 轧 带 肋 钢 筋(CRB550、CRB650、CRB800、CRB970)、冷拉钢筋等经冷加工处理的钢筋。我国用于混凝土结构的钢筋主要有热轧钢筋、热处理钢筋、预应力钢丝及钢绞线四种.在钢筋混凝土结构中主要采纳热轧钢筋,在预应力混凝土结构中这四种钢筋均会用到。热轧钢筋是低碳钢、普通低合金钢在高温下轧制而成。热轧钢筋为软钢,其应力应变曲线有明显的屈服点和流幅,断裂时有“颈缩”现象,伸长率较大.根据力学指标的高低,分为 HPB235 级(Ⅰ级,符号),HRB335 级(Ⅱ 级,符号 ), HRB400 级(Ⅲ级,符号),RRB400 级(余热处理Ⅲ级,符号 R)四个种类。钢筋 混 凝 土 结 构 中 的 纵 向 受 力 钢 筋 宜 优 先 采 纳 HRB400 级 钢 筋 。 其 中H、P、R、B、C 分别为热轧、光圆(施工场地上称圆钢)、带肋(施工场地上称螺纹钢)、钢筋、冷轧五...
