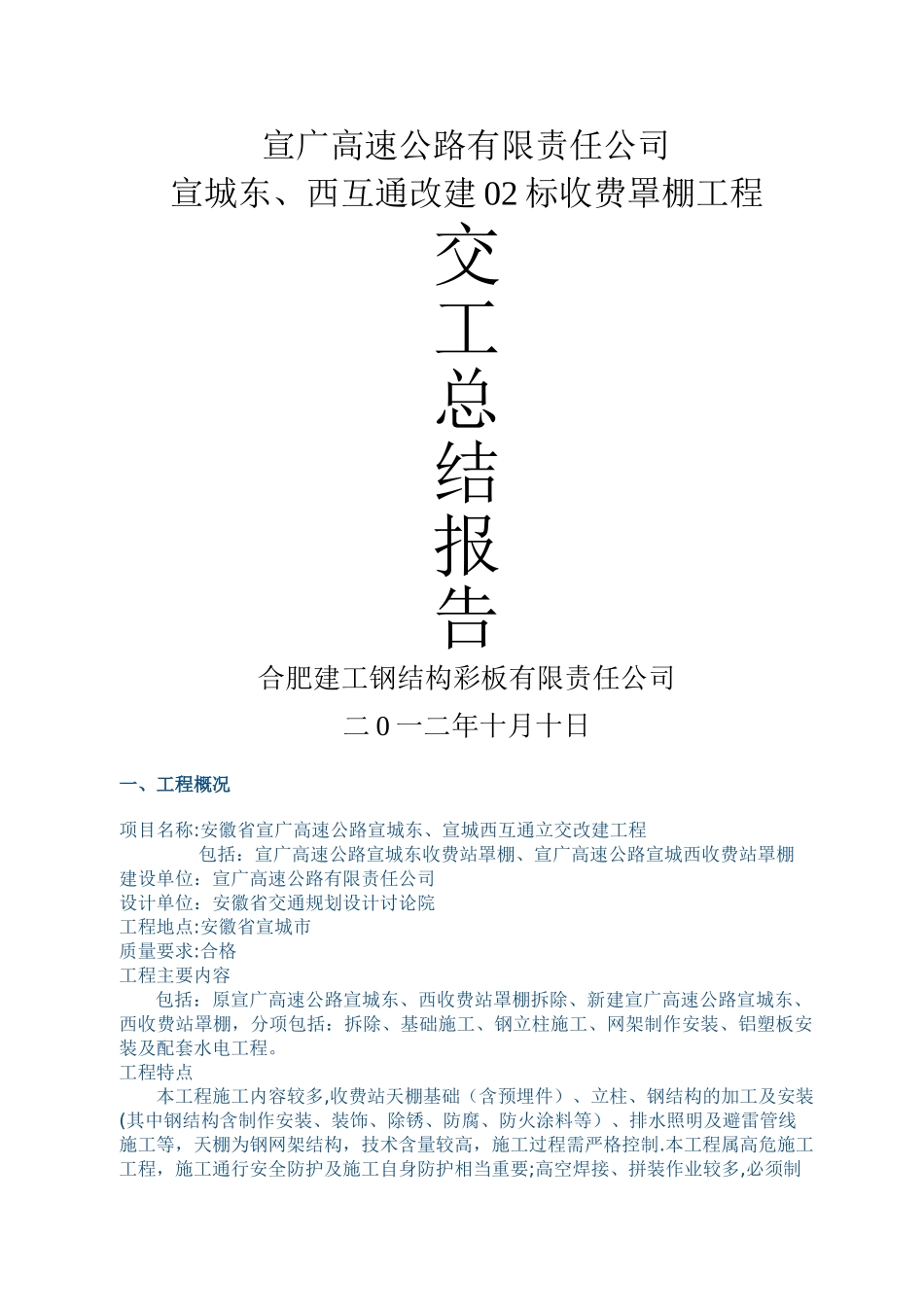

宣广高速公路有限责任公司宣城东、西互通改建 02 标收费罩棚工程交工总结报告合肥建工钢结构彩板有限责任公司二 0 一二年十月十日一、工程概况项目名称:安徽省宣广高速公路宣城东、宣城西互通立交改建工程 包括：宣广高速公路宣城东收费站罩棚、宣广高速公路宣城西收费站罩棚建设单位：宣广高速公路有限责任公司设计单位：安徽省交通规划设计讨论院工程地点:安徽省宣城市质量要求:合格工程主要内容包括：原宣广高速公路宣城东、西收费站罩棚拆除、新建宣广高速公路宣城东、西收费站罩棚，分项包括：拆除、基础施工、钢立柱施工、网架制作安装、铝塑板安装及配套水电工程。工程特点本工程施工内容较多,收费站天棚基础（含预埋件）、立柱、钢结构的加工及安装(其中钢结构含制作安装、装饰、除锈、防腐、防火涂料等）、排水照明及避雷管线施工等，天棚为钢网架结构，技术含量较高，施工过程需严格控制.本工程属高危施工工程，施工通行安全防护及施工自身防护相当重要;高空焊接、拼装作业较多,必须制定严格的安全防护保障措施.1、网架形式：四角锥螺栓球节点网架2、支承形式：下弦支承3、建筑结构安全等级:二级结构，耐火等级:二级;4、网架最大跨度： 16 米(A/C 轴）5、网架构件材质：钢管：Q235B 高频焊管螺栓球：45 号钢，屈服强度 360N/mm2；高强螺栓：40Cr，调质热处理后抗拉强度：≤M36 为 1040N/mm2；封板锥头：Q235B 钢锻件;无纹螺母：Q235B（≤M36）或 Q345B(≥M39）钢锻件；顶丝：40Cr，调质热处理；焊条：Q235 钢与 Q235 钢焊接时，焊条应选用 E43XX 型；45 钢与 Q235 钢焊接时,焊条应选用 E43XX 型；45 钢与 45 钢焊接时，焊条应选用 E50XX 型；6、基础：设计采纳柱下独立基础,混凝土强度等级为 C25，垫层混凝土强度等级为C15，基础底板砼保护层厚度为 40；独立基础短柱砼保护层厚度为 35.。7、柱节点:钢管柱采纳无缝钢管 φ325＊12，钢管柱采纳工厂内加工制作完毕运至现场。标高 5。5 米以下钢柱外包龙骨：尺寸为 φ730,材料为方管 40*2.0、方管 50＊2。5 焊接，沿柱高每层间距为 600mm；外包铝塑板成 φ800；8、收费站雨篷照明、接地、防雷：电源采纳三相四线制，电压 380V/220 伏电压,由小区配电房电缆埋地引入；9、排水：DN100 雨水管采纳不锈钢管焊接；DN300 雨水管采纳 PE 双壁波纹管，橡胶圈接口，具体见图集 04S520。二、项目的质量、安全控制情况质量情况：各分部分项工程均达到...
