改装电表实验报告

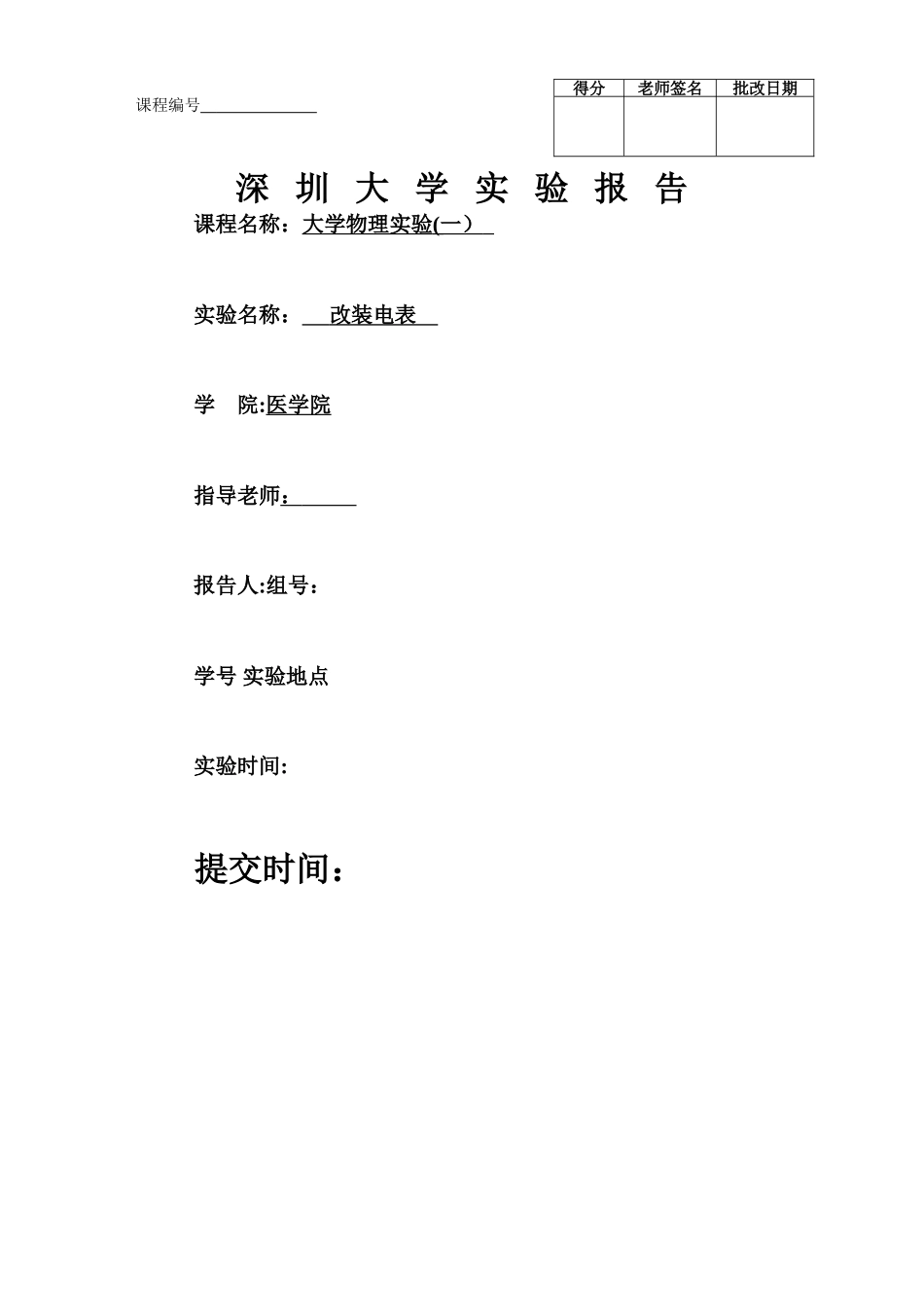

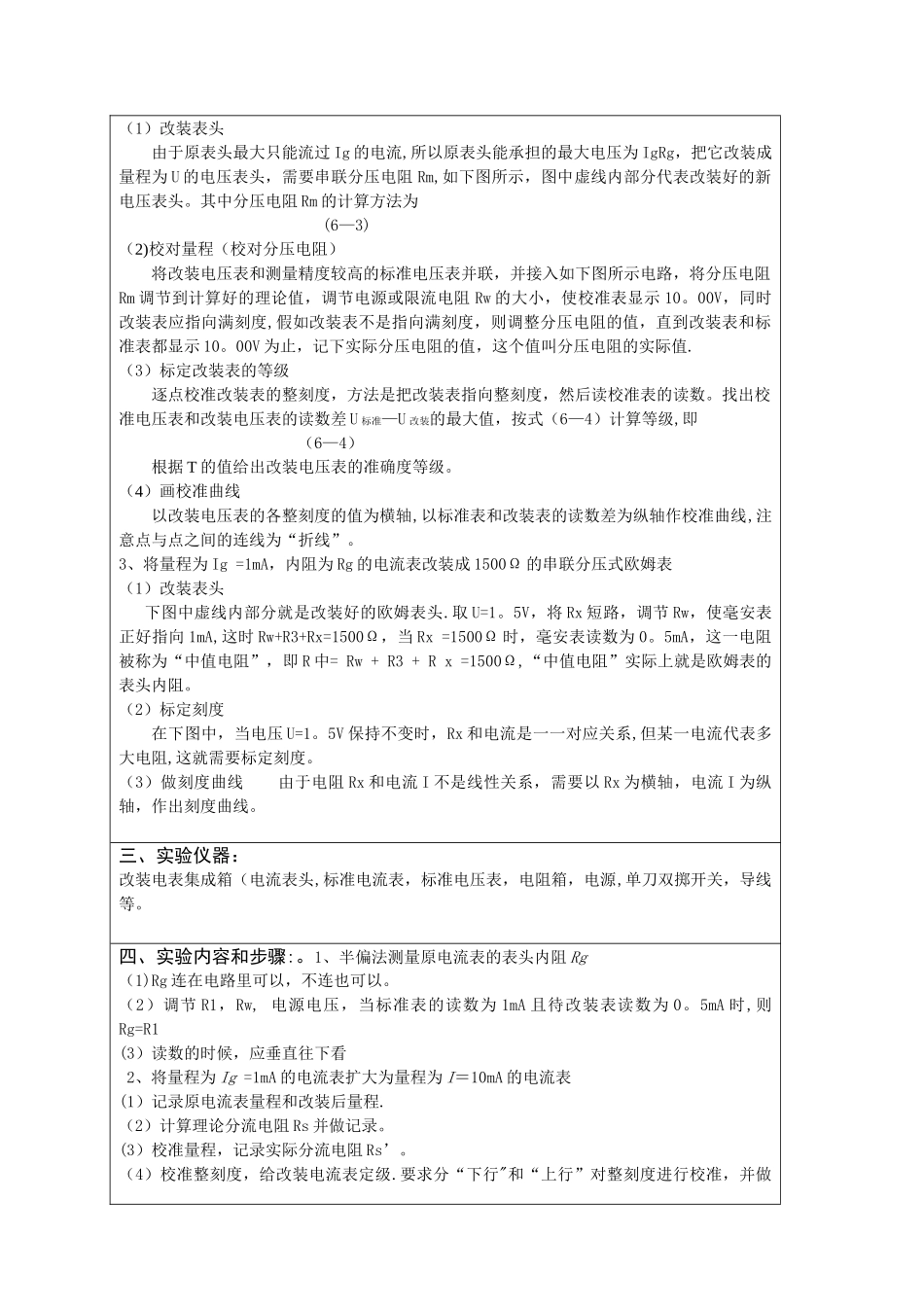

深 圳 大 学 实 验 报 告课程名称：大学物理实验 ( 一） 实验名称： 改装电表 学 院:医学院指导老师： 报告人:组号：学号 实验地点实验时间:提交时间：得分老师签名批改日期课程编号 一、实验目的:1.了解电表改装、校准的原理和方法.2。学会工程技术应用中理论值与实际值的联系。3.学会标定电表等级。4。学习电学实验的基本要点：(1）开机前电压输出调小,限流电阻调大。(2）如何理解实验连线图,快速美丽的连好线路.(3)如何将电流或电压快速调整到你想要的值。二、实验原理:1、将量程为 Ig =1mA，内阻为 Rg 的电流表的量程扩大为 I＝10mA 的电流表（1）改装表头由于原表头最大只能允许 Ig=1mA 的电流通过，改装后最大要测电流 I=10mA，就需要并联一个分流电阻 Rs，如下图所示，虚线内部分代表改装好的新表头。原表头和分流电阻 Rs是并联关系，故有 IgRg=（I—Ig）Rs，所以分流电阻计算方法如下 （6—1)将各参数代入式(6—1)可得分流电阻的值为由此可知，必须先测量表头内阻 Rg.Rg 的测量可以采纳半偏法或伏安法等方法。按式（6-1）计算出的阻值叫做分流电阻的理论值。因 Rg 的测量会有误差，所以分流电阻也有误差,也就是说改装表指针指向满刻度时,可能电流并不是 10。00mA，这就是需要进一步校准量程（校准分流电阻）。（2）校对量程（校对分流电阻)将改装的电流表和测量精度较高的标准电流表串联，并接入如下图所示电路,将分流电阻 Rs 调节到计算好的理论值,调节电源或限流电阻 Rs 的大小，使校准表显示 10.00mA，同时改装表应指向满刻度，假如改装表不是指向满刻度，则调整分流电阻的值，直到改装表和标准表都显示 10。00mA 为止,记下实际分流电阻的值，这个值叫分流电阻的实际值.至此，表头才算改装完成。（3）校准改装表的等级表头改装好后，还需要给改装表评定等级。评定方法如下：逐点校准改装表的整刻度，方法是把改装表指向整刻度，然后读校准表的读数。找出校准电流表和改装电流表的读数差 I 标准-I 改装的最大值，按式（6—2）计算准确度等级，即 （6-2) 电表分七个准确度等级：0.1、0。2、0。5、1。0、1。5、2.5、5。0,假如 E 介于其间取其大，例如，E=0。39 介于 0。2 和 0。5 之间，那么改装表的级别是 0。5 级.（4）画校准曲线 为进一步提高改装表的测量精度，一般需要画校准曲线。以改装表的各整刻度的值为横轴，以标准表和改装表的读数差为纵轴作校准曲线,注意点与点之间...
