放水涵洞施工方案

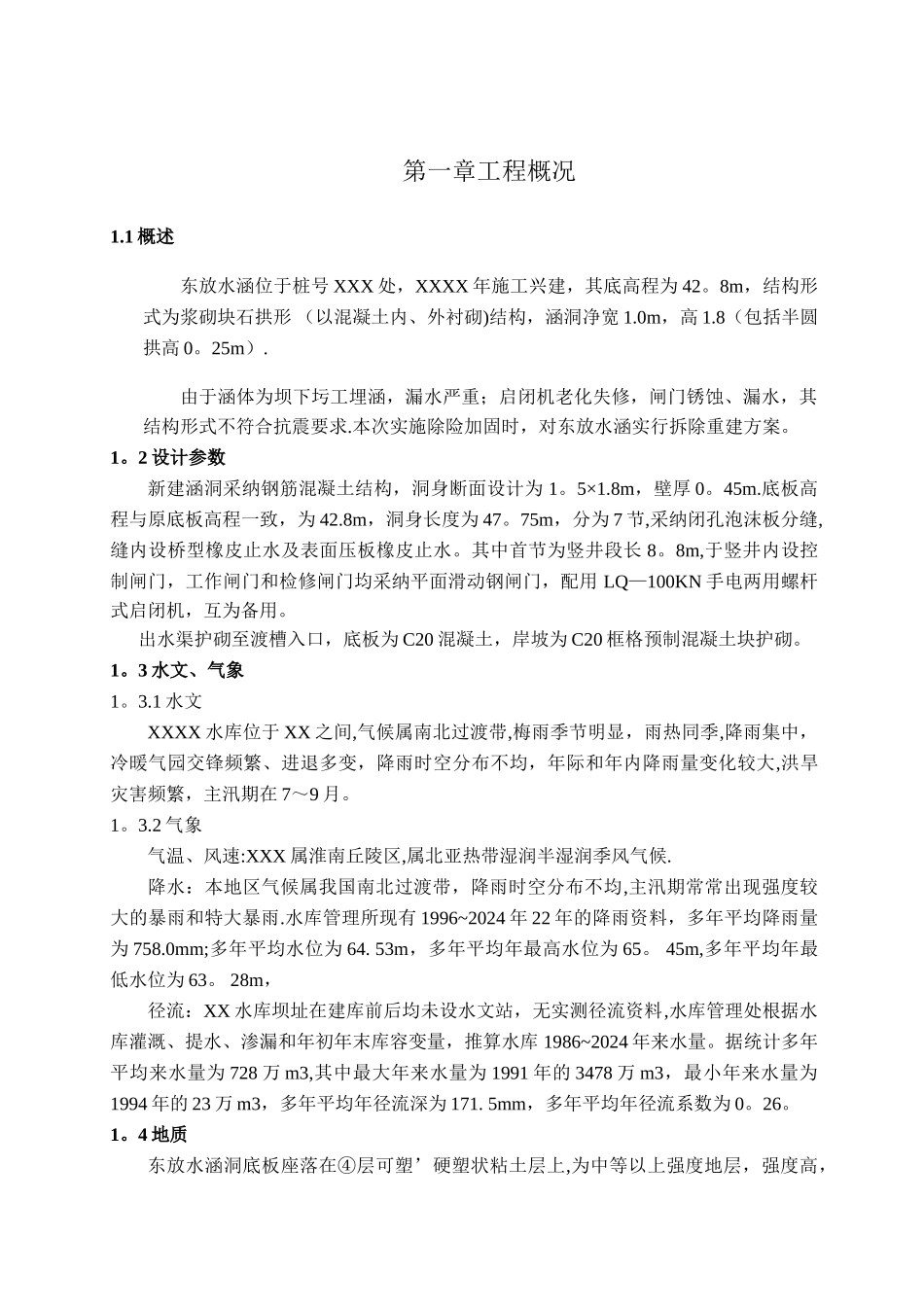

第一章工程概况1.1 概述东放水涵位于桩号 XXX 处，XXXX 年施工兴建，其底高程为 42。8m，结构形式为浆砌块石拱形 （以混凝土内、外衬砌)结构，涵洞净宽 1.0m，高 1.8（包括半圆拱高 0。25m）.由于涵体为坝下圬工埋涵，漏水严重；启闭机老化失修，闸门锈蚀、漏水，其结构形式不符合抗震要求.本次实施除险加固时，对东放水涵实行拆除重建方案。1。2 设计参数新建涵洞采纳钢筋混凝土结构，洞身断面设计为 1。5×1.8m，壁厚 0。45m.底板高程与原底板高程一致，为 42.8m，洞身长度为 47。75m，分为 7 节,采纳闭孔泡沫板分缝,缝内设桥型橡皮止水及表面压板橡皮止水。其中首节为竖井段长 8。8m,于竖井内设控制闸门，工作闸门和检修闸门均采纳平面滑动钢闸门，配用 LQ—100KN 手电两用螺杆式启闭机，互为备用。出水渠护砌至渡槽入口，底板为 C20 混凝土，岸坡为 C20 框格预制混凝土块护砌。1。3 水文、气象1。3.1 水文XXXX 水库位于 XX 之间,气候属南北过渡带,梅雨季节明显，雨热同季,降雨集中，冷暖气园交锋频繁、进退多变，降雨时空分布不均，年际和年内降雨量变化较大,洪旱灾害频繁，主汛期在 7～9 月。1。3.2 气象气温、风速:XXX 属淮南丘陵区,属北亚热带湿润半湿润季风气候.降水：本地区气候属我国南北过渡带，降雨时空分布不均,主汛期常常出现强度较大的暴雨和特大暴雨.水库管理所现有 1996~2024 年 22 年的降雨资料，多年平均降雨量为 758.0mm;多年平均水位为 64. 53m，多年平均年最高水位为 65。 45m,多年平均年最低水位为 63。 28m，径流：XX 水库坝址在建库前后均未设水文站，无实测径流资料,水库管理处根据水库灌溉、提水、渗漏和年初年末库容变量，推算水库 1986~2024 年来水量。据统计多年平均来水量为 728 万 m3,其中最大年来水量为 1991 年的 3478 万 m3，最小年来水量为1994 年的 23 万 m3，多年平均年径流深为 171. 5mm，多年平均年径流系数为 0。26。1。4 地质东放水涵洞底板座落在④层可塑’硬塑状粘土层上,为中等以上强度地层，强度高，工程地质条件好,防渗性能好,涵基总体抗渗稳定。未见软弱结构及及倒塌现象，边坡总体较稳定.1.5 对外交通工程区对外交通便利.工程中所需的施工机具及建筑材料等均能通过 S101 省道转经入库道路运至施工点。1。6 临时工程布置临时工程根据结合现场情况,遵循经济节约、局部服从整体的原则进行布设。1。6。1 施工用水、电施工用水采...
